ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
Система привода дроссельной заслонки
Корпус дросселя/Холостой ход
Холостые обороты выставляются производителем. При ухудшении
качества холостого хода, обратитесь к дилеру Polaris.
Регулировка свободного хода
1. Снимите оба сиденья. Сни-
мите заднюю панель. См.
стр. 28.
2. Определите местоположе-
ние регулятора.
3. Сдвиньте оболочку с регу-
лятора троса.
4. Используя 10 мм рожковый
ключ, ослабьте контргайку.
5. Используя 8 мм рожковый
ключ, перемещайте регуля-
тор до тех пор,пока свобод-
ный ход рычага
акселератора не станет рав-
ным 1.5-3.0 мм. См. стр.
103. При регулировке нем-
ного нажимайте и отпу-
скайте педаль акселератора.
6. Затяните контргайку.
7. Нанесите небольшое количество смазки под оболочку и пере-
местите оболочку на ее изначальное положение.

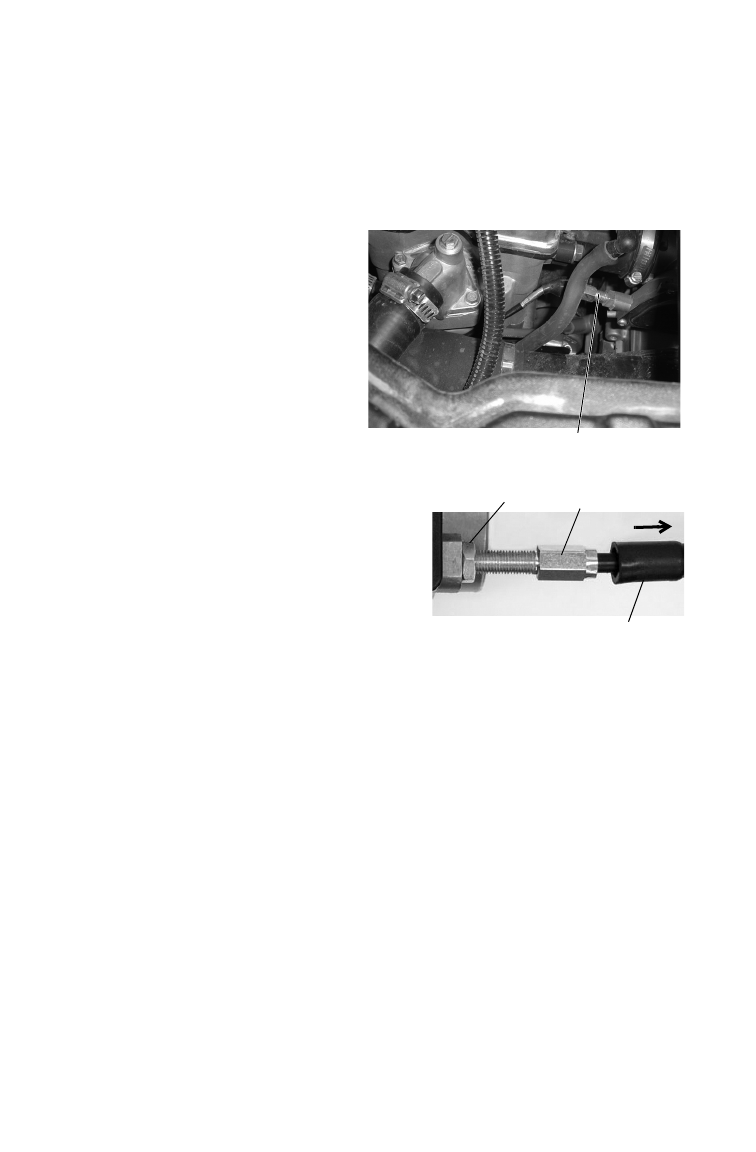

Регулировка тросика привода
акселератора
Оболочка
Регулятор
Стопорная
гайка
