39
ОРГАНЫ УПРАВЛЕНИЯ, УЗЛЫ И МЕХАНИЗМЫ

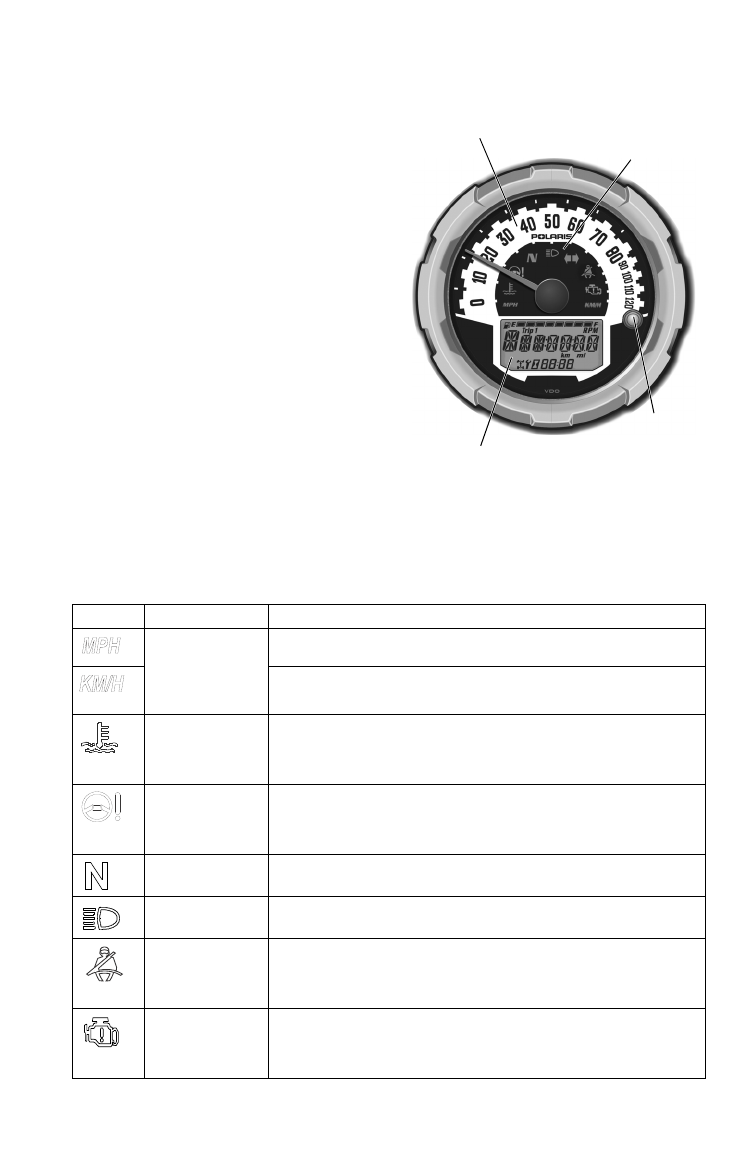

Цифровой прибор
Струя воды под высоким давлением
может повредить некоторые детали
транспортного средства. Мойте
транспортное средство вручную с
использованием слабого мыльного
раствора. Не используйте спиртосо-
держащие продукты для очистки
цифрового прибора. Избегайте
попадания агрессивных химиче-
ских веществ и аэрозолей на повер-
хность приборов.
Спидометр
Спидометр сообщает текущую ско-
рость мотовездехода (снегоболото-
хода) в милях в час (MPH) или
километрах в час (km/h). См. стр.
Кнопка MODE
Используйте кнопку MODE для пере-
ключения между режимами дисплея. См. стр. 42.
Контрольные лампы
Лампа
Индикатор
Условие
Скорость
транспортного
средства
При выборе стандартного режима, скорость будет
показана в милях в час.
При выборе метрического режима, скорость будет
показана в км/ч.
Перегрев
Эта лампа мигает для индикации состояния перегрева
двигателя. При прекращении мигания, если индикатор
остается включенным - имеет место серьезный перегрев
и мощность двигателя будет ограничена.
Неисправность
электроусили-
теля
(при наличии)
Включается при включении зажигания и должен
выключится при запуске двигателя. В случае, если не
выключается - электроусилитель неисправен.
Обратитесь к дилеру POLARIS.
Нейтраль
Лампа включается, когда включена нейтральная
передача и включено зажигание.
Дальний свет
(при наличии)
Лампа включается, когда включен дальний свет фары.
Шлем/Ремень
безопасности
Мигает несколько секунд при включении зажигания.
Лампа напоминает о том, что все пассажиры и водитель
должны одеть шлемы и пристегнуться ремнями
безопасности.
Индикатор
Check Engine
Индикатор указывает на неисправность системы EFI. Не
эксплуатируйте транспортное средство при наличии
неисправности в системе впрыска. Возможно серьезное
повреждение двигателя. Обратитесь к дилеру.
Информационный
центр
Спидометр
Контрольные
лампы
Кнопка
MODE
