25
ОРГАНЫ УПРАВЛЕНИЯ, УЗЛЫ И МЕХАНИЗМЫ

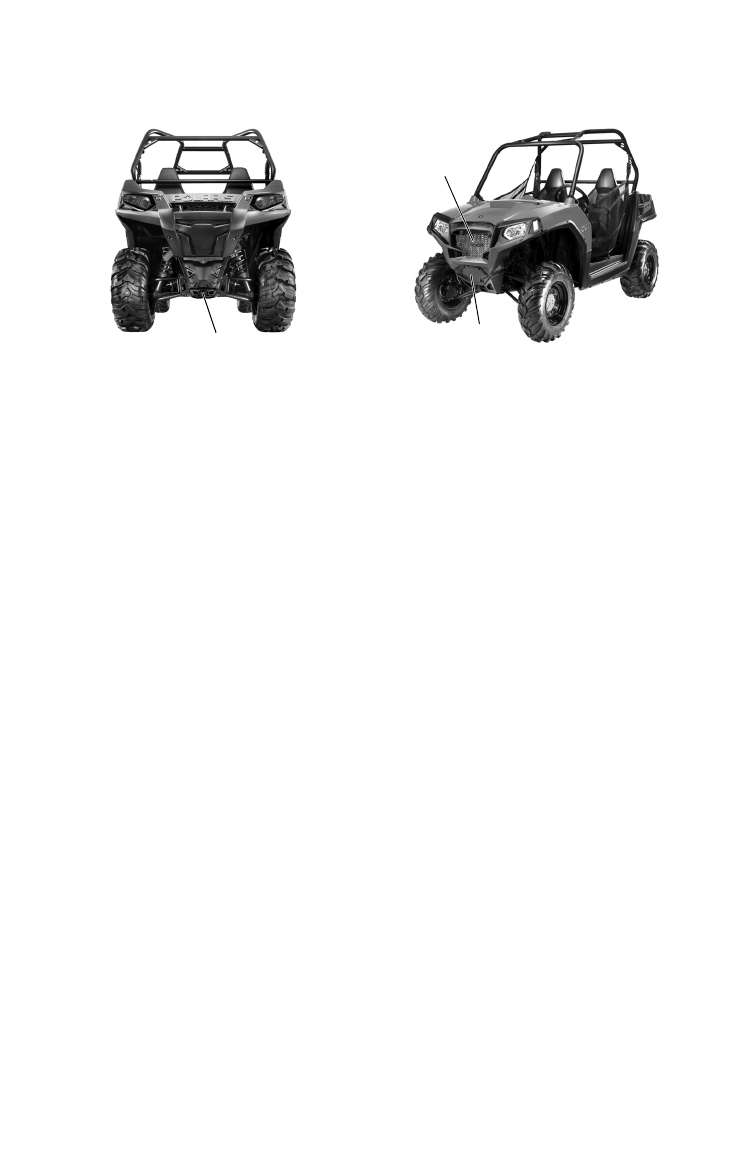

Расположение основных элементов
Приемная часть фаркопа
Данное транспортное средство укомплектовано приемной частью
для фаркопа. Остальное оборудование для буксировки поставля-
ется отдельно.
Для предотвращения повреждений и травм всегда следуйте
инструкциями на стр. 62-64.
Доступ к радиатору/Снятие решетки вариатора
Для чистки радиатора переднюю решетку можно снять. Для снятия
передней решетки, освободите 2 нижние защелки.
Сервисные панели
Задняя панель расположена за сиденьями на раме транспортного
средства. Снимите сиденья и заднюю сервисную панель для
доступа к двигателю.
Еще одна сервисная панель расположена в кузове. Снимите эту
панель для доступа к воздушному коробу и свечам зажигания.
Приемник фаркопа
Защитная
решетка
Радиатор
