80
ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
Тормозная система
Регулировка парковочного тормоза
Проверьте натяжение и состояние тросика привода парковочного тормоза после пер-
вых 25 часов эксплуатации и затем каждые 100 часов эксплуатации. Потеря натяжения
тросика может привести к появлению надписи "BRAKE" на информационном центре
при включении ограничителя. Если это происходит, полностью отпустите парковоч-
ный тормоз и проверьте/отрегулируйте натяжение тросика.
Подсказка:
В случае, если проведение проверки и регулировки затруднительно в окружающих
условиях, откройте капот и временно отсоедините коннектор датчика. Таким образом Вы
выключите систему ограничения. Подсоедините коннектор на место при первой возможно-
сти и отрегулируйте натяжение тросика.
1. Расположите технику на ровной поверхности.
2. Включите нейтральную передачу.
3. Отпустите и подтяните гайки на тросике со стороны рычага парковочного тормоза
по необходимости.
Проверка рулевого управления
Проверяйте систему выпуска на предмет отсутствия износа или повреждений с перио-
дичностью, установленной в Таблице «Регламент технического обслуживания» на стр.
59.
1. Расположите технику на ровной поверхности.
2. Немного поверните руль налево или направо. Свободный ход руля должен быть в
пределах 20-25 мм.
3. При обнаружении избыточного люфта, или отсутствии плавности хода или заеда-
ниях обратитесь к вашему дилеру POLARIS.
Регулировка подвески
При необходимости подвеску можно отрегулировать для увеличения жесткости, в слу-
чае необходимости.
1. Снимите верхние элементы крепления амортизаторов.
2. Переместите амортизаторы во внешние отверстия.
3. Установите элементы крепления амортизаторов. Затяните моментом (40 Нм)

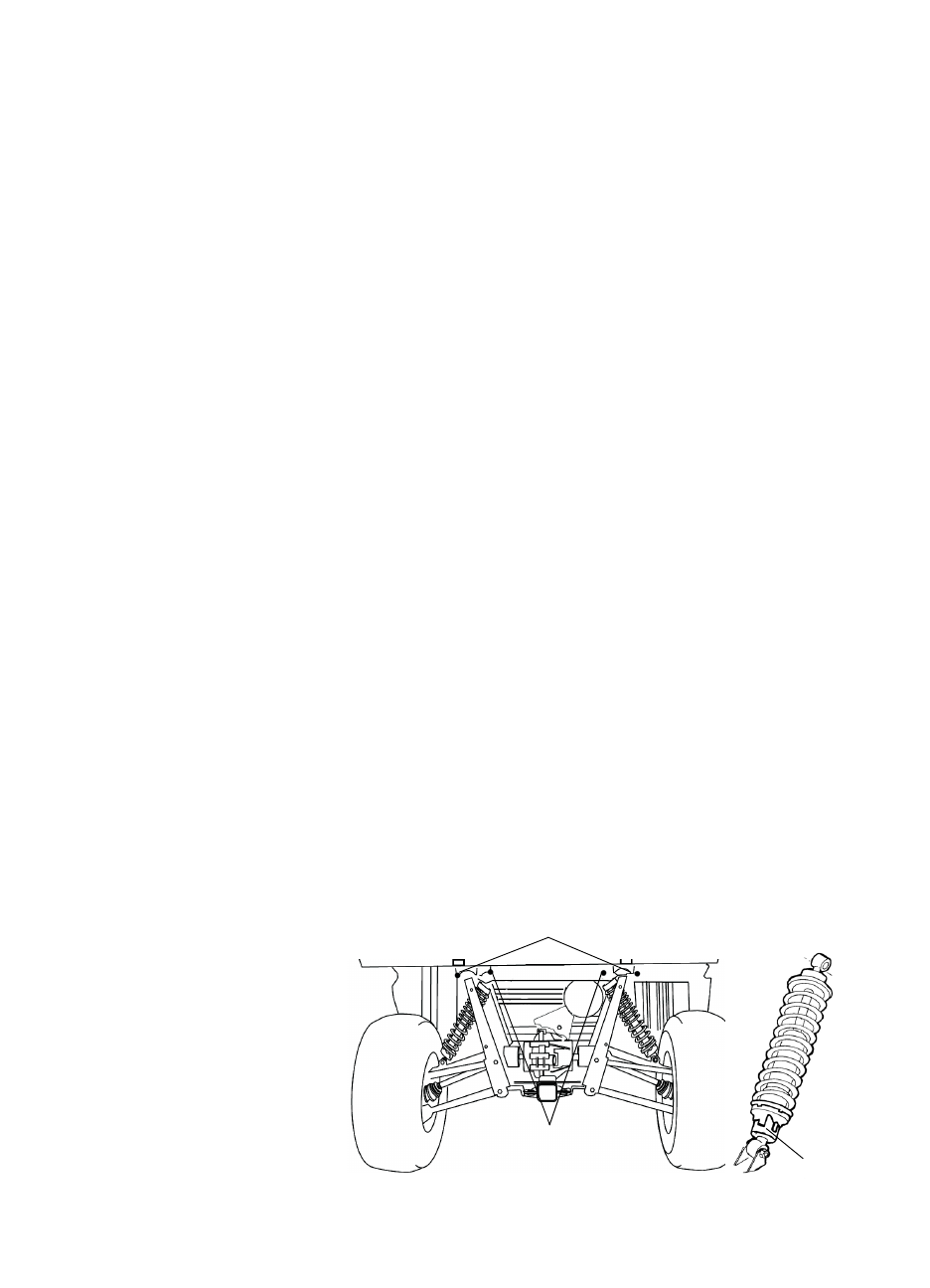

Регулировка пружин
Регулируйте затяжку пружин
вращая регуляторы на кор-
пусе амортизаторов.
Крепежные отверстия
Крепежные отверстия
Регулятор
Задняя подвеска
Процедура регулировки передней и задней подвески
одинаковая
