12
БЕЗОПАСНОСТЬ

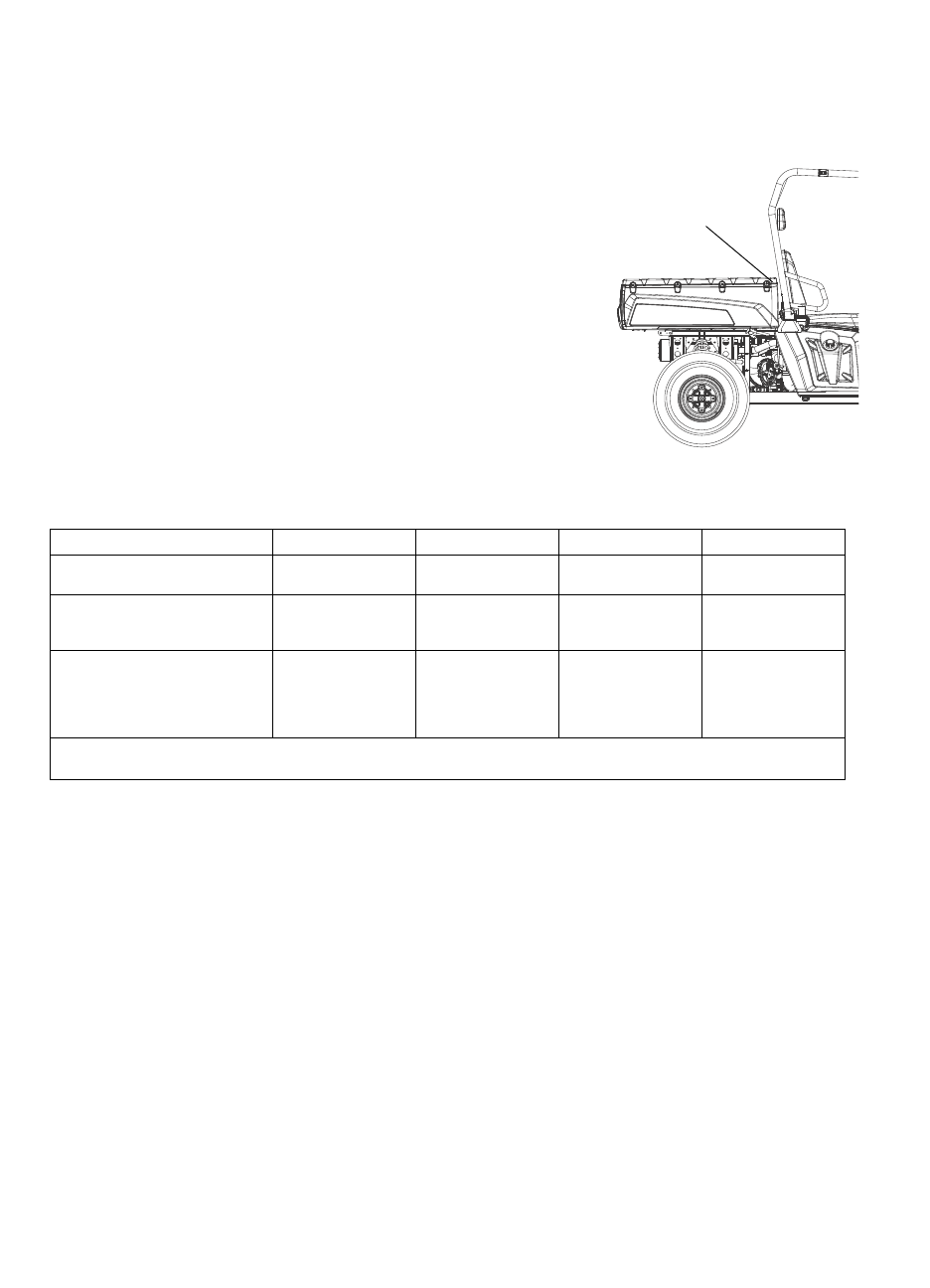

Предупредительные таблички и их расположение
Предупреждение о давлении в шинах/нагрузке/пассажирах
Грузоподъемность кузова (113 кг)
ВНИМАНИЕ
• Не перевозите пассажиров в кузове.
• Водителя и пассажира может выбросить со своих мест.
Это может привести к серьезной травме или гибели.
НЕПРАВИЛЬНОЕ ДАВЛЕНИЕ ИЛИ ПЕРЕГРУЗКА снегобо-
лотоходА может стать причиной потери управления и, как
результат, стать причиной ТЯЖЕЛОЙ ТРАВМЫ ИЛИ ПРИ-
ВЕСТИ К ЛЕТАЛЬНОМУ ИСХОДУ.
• При движении с грузом снизьте скорость и обеспечьте
достаточный тормозной путь.
• Перегрузка, перевозка грузов с высоким центром тяже-
сти или незакрепленных грузов увеличивает риск
потери контроля. Центр тяжести груза должен нахо-
диться как можно ниже, груз должен быть хорошо сба-
лансирован и надежно закреплен.
• Для устойчивого движения по пересеченной местности рекомендуем снизить скорость и по
возможности облегчить груз.
7180170
Предупреждение на крышке вариатора
ВНИМАНИЕ
НЕ НАСТУПАЙТЕ
• Движущиеся детали, которые находятся под кожухом ремня вариатора, представляют боль-
шую опасность. Езда на снегоболотоходе со снятым кожухом ремня вариатора ЗАПРЕЩЕНА.
• Запрещается вносить изменения в конструкцию двигателя и вариатора. Это приводит к
поломкам ответственных деталей, изменению баланса масс деталей или увеличению оборо-
тов двигателя, что может стать причиной аварий и несчастных случаев.
7172563
Переключение передач
ПРЕДОСТЕРЕЖЕНИЕ
Во избежание возможных повреждений трансмиссии переключайте передачи, только на полно-
стью остановленном снегоболотоходе, холостых оборотах двигателя и нажатой педали тормоза.
7172674
RANGER
4 x 4 мм
6 x 6 мм
Crew
CA 4 X 4
МАКСИМАЛЬНАЯ ГРУЗО-
ПОДЪЕМНОСТЬ КУЗОВА
1000 фунтов
(454 кг)
1250 фунтов
(567 кг)
1000 фунтов
(454 кг)
600 фунтов
(272 кг)
ДАВЛЕНИЕ В ШИНАХ PSI
(KПа):
ПЕРЕД 10 (69)
ЗАД 12 (83)
ПЕРЕД 10 (69)
ЦЕНТР 12 (83)
ЗАД 12 (83)
ПЕРЕД 12 (83)
ЗАД 14 (97)
ПЕРЕД 10 (69)
ЗАД 12 (83)
ВКЛЮЧАЯ ВЕС САМОГО
снегоболотоходА, ВОДИ-
ТЕЛЯ, ПАССАЖИРА, ГРУЗА
И ДОПОЛНИТЕЛЬНЫХ
АКСЕССУАРОВ
1500 фунтов
(682 кг)
2000 фунтов
(907 кг)
1750 фунтов
(795 кг)
1100 фунтов
(499 кг)
За более подробной информацией по размещению груза обратитесь к настоящему
Руководству или дилеру Polaris.
