ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
Трансмиссия
Трансмиссия (Коробка передач) (4X4/CREW)
Выполняйте периодическое техническое обслуживание в соответствии с интервалами,
указанными в таблице регламента технического обслуживания, начинающейся на стр.
59. За информацией по рекомендованному маслу и спецификациями, обратитесь к
таблице спецификаций элементов трансмиссии на стр. 65. На стр. 100 указаны ката-
ложные номера продуктов POLARIS.
Уровень масла
Заливная пробка расположена на задней части редуктора. Заливная пробка/пробка для
проверки уровня расположена сбоку картера КПП. Проверьте уровень масла, он дол-
жен доходить до нижней части заливного отверстия.
1. Расположите технику на ровной поверхности.
2. Выверните заливную пробку. Проверьте уровень масла.
3. Открутите заливную пробку добавьте рекомендованное масло при необходимости.
4. Установите заливные пробки. Затяните в соответствии со спецификацией.
Замена масла
Для поддержания гарантии на снегоболотоход замену масла в коробке передач должен
производить дилер. Сливная пробка расположена на дне коробки передач.
1. Открутите обе заливные пробки.
2. Расположите емкость для использованного масла под сливной пробкой.
3. Снимите сливную пробку. Полностью слейте масло.
4. Очистите и установите сливную пробку. Затяните в соответствие со специфика-
цией.
5. Долейте рекомендованное масло.
6. Установите заливные пробки. Затяните в соответствии со спецификацией.
7. Проверьте отсутствие утечек. Правильно утилизируйте использованное масло.

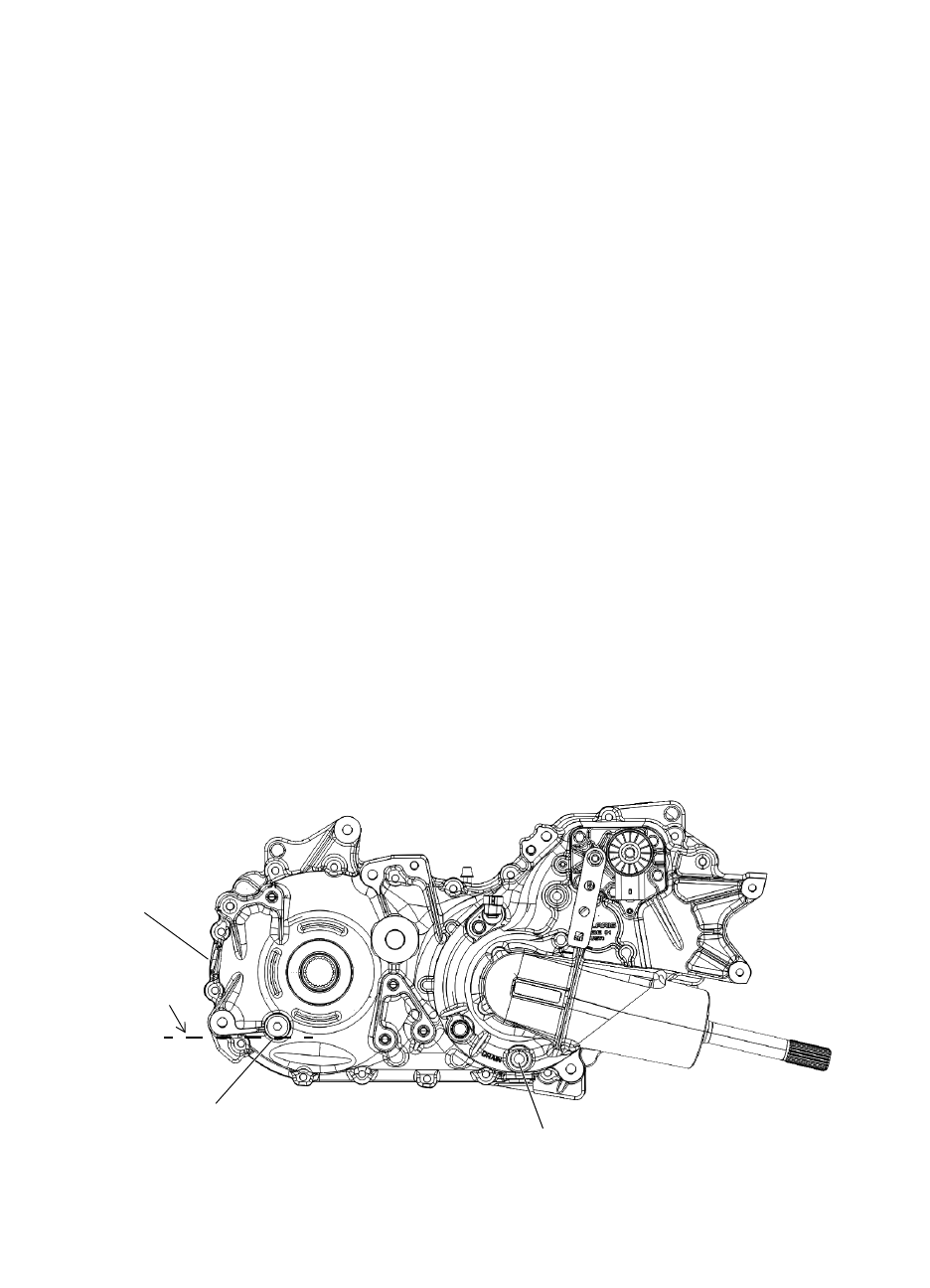

Сливная пробка
Заливная пробка/
пробка для проверки
уровня
Заливная
пробка
Уровень
