67
ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
Трансмиссия
Трансмиссия (Главная коробка передач) (6x6)
Выполняйте периодическое техническое обслуживание в соответствии с интервалами,
указанными в таблице регламента технического обслуживания, начинающейся на стр.
59. Проверьте уровень масла, он должен доходить до нижней части заливного отвер-
стия.
За информацией по рекомендованному маслу и спецификациями, обратитесь к
таблице спецификаций элементов трансмиссии на стр. 65. На стр. 100 указаны ката-
ложные номера продуктов POLARIS.
Уровень масла
Заливная пробка расположена на задней части
редуктора.
1. Расположите технику на ровной поверхности.
2. Снимите заливную пробку.
3. Проверьте уровень масла.
4. Долейте рекомендованное масло при необходи-
мости.
5. Установите заливную пробку. Затяните в соот-
ветствии со спецификацией.
Замена масла
Для поддержания гарантии на снегоболотоход
замену масла в коробке передач должен производить
дилер. Сливная пробка расположена на дне коробки
передач. В защите днища предусмотрено специаль-
ное отверстие для доступа к сливной пробке.
1. Снимите заливную пробку.
2. Расположите емкость для использованного масла под сливной пробкой. Снимите
сливную пробку. Полностью слейте масло.
3. Очистите магнитный наконечник от металлических частиц. Установите новый
уплотнитель.
4. Установите сливную пробку. Затяните в соответствии со спецификацией.
5. Долейте рекомендованное масло. Не переливайте.
6. Установите заливную пробку. Затяните в соответствии со спецификацией.
7. Проверьте отсутствие утечек. Правильно утилизируйте использованное масло.

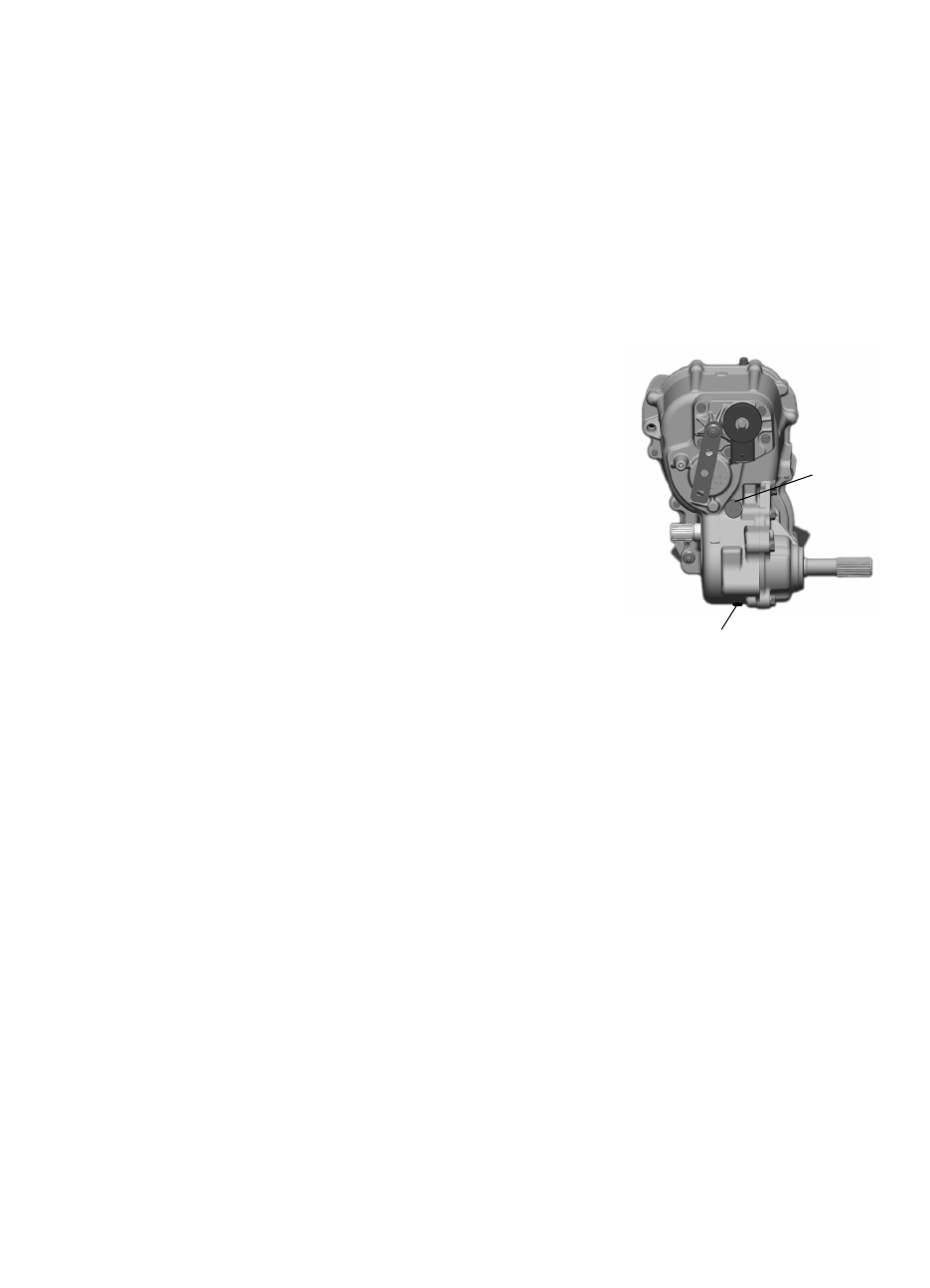

Сливная пробка
Заливная
пробка
