ОРГАНЫ УПРАВЛЕНИЯ, УЗЛЫ И МЕХАНИЗМЫ

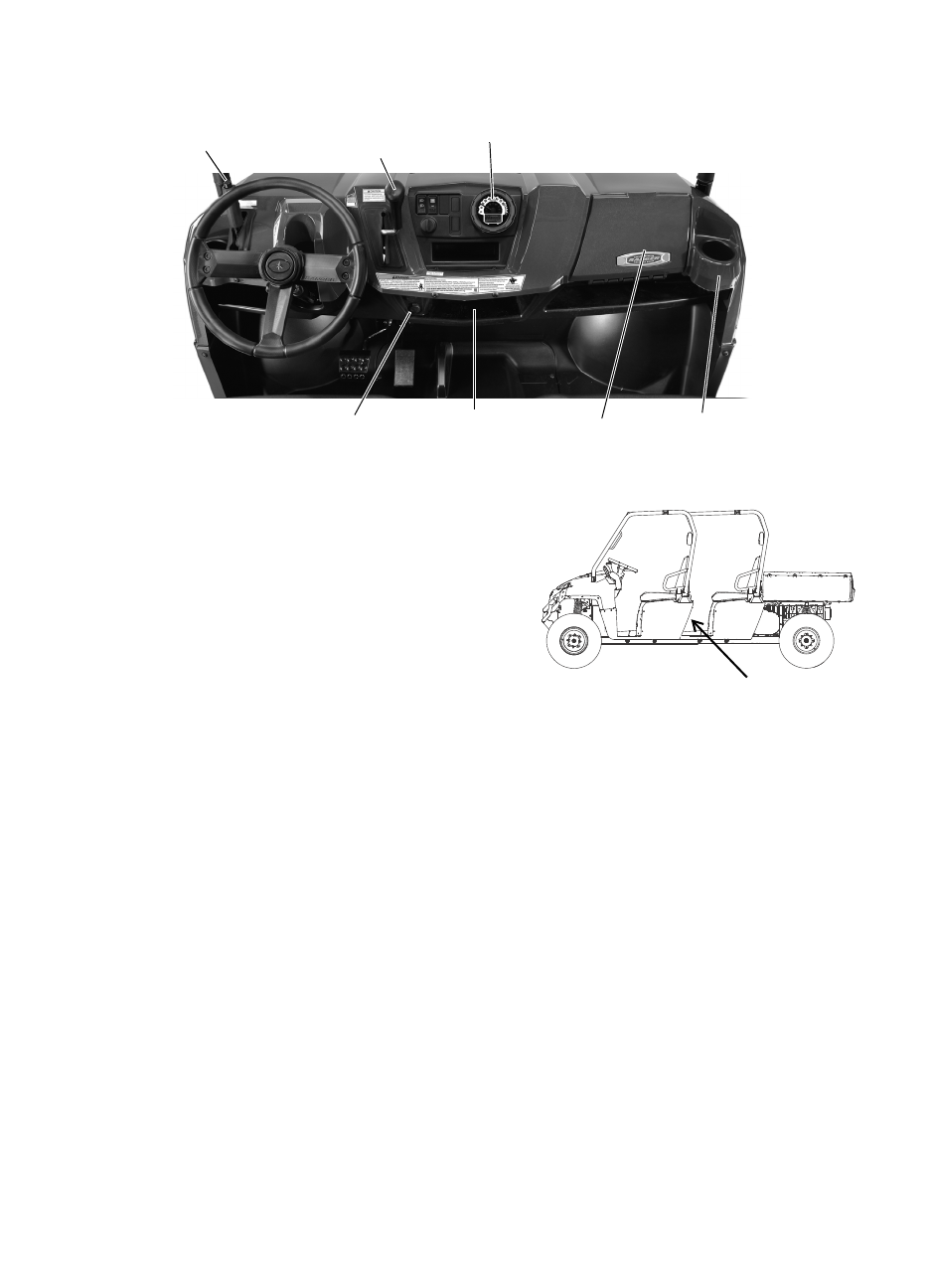

Консоль
Источники питания 12В
На транспортном средстве присутствуют источ-
ники питания 12В которые можно использовать
для подключения маломощных потребителей
тока. Разъемы находятся за консолью, снизу.
На моделях CREW дополнительный источник
питания расположен за сиденьем водителя.
Рычаг КПП
H: Повышающая передача
L: Понижающая передача
N: Нейтральная передача
R: Реверс
Понижающая передача является основной на
RANGER.
Повышающая передача пред-
назначена для движения по твердой поверхности с небольшой нагрузкой.
Для того чтобы переключить передачу, полностью остановите машину. В то время как
двигатель работает на холостом ходу, передвиньте рычаг в нужное положение.
ПРИМЕЧАНИЕ:
Переключение передач при работе двигателя на оборотах выше оборотов холо-
стого хода или во время движения транспортного средства приводит к поломке тран-
смиссии. Во избежание поломки трансмиссии переключайте передачи только при
нажатой педали тормоза и холостых оборотах двигателя.
Подсказка:
Для нормальной работы трансмиссии не пренебрегайте регулировкой механизма
передач. При возникновении проблем обращайтесь к дилеру.
Использование понижающей передачи
Всегда используйте понижающую передачу в следующих условиях.
• Езда по пересеченной местности и преодоление препятствий.
• Загрузка транспортного средства в трейлер.
• Буксировка тяжелых грузов
Подстаканник
12В Источник
питания
Полка
для
хранения
Цифровой прибор
Рычаг КПП
Рукоятка
стояночного
тормоза
Бардачок
12 В
розетка
