78
ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

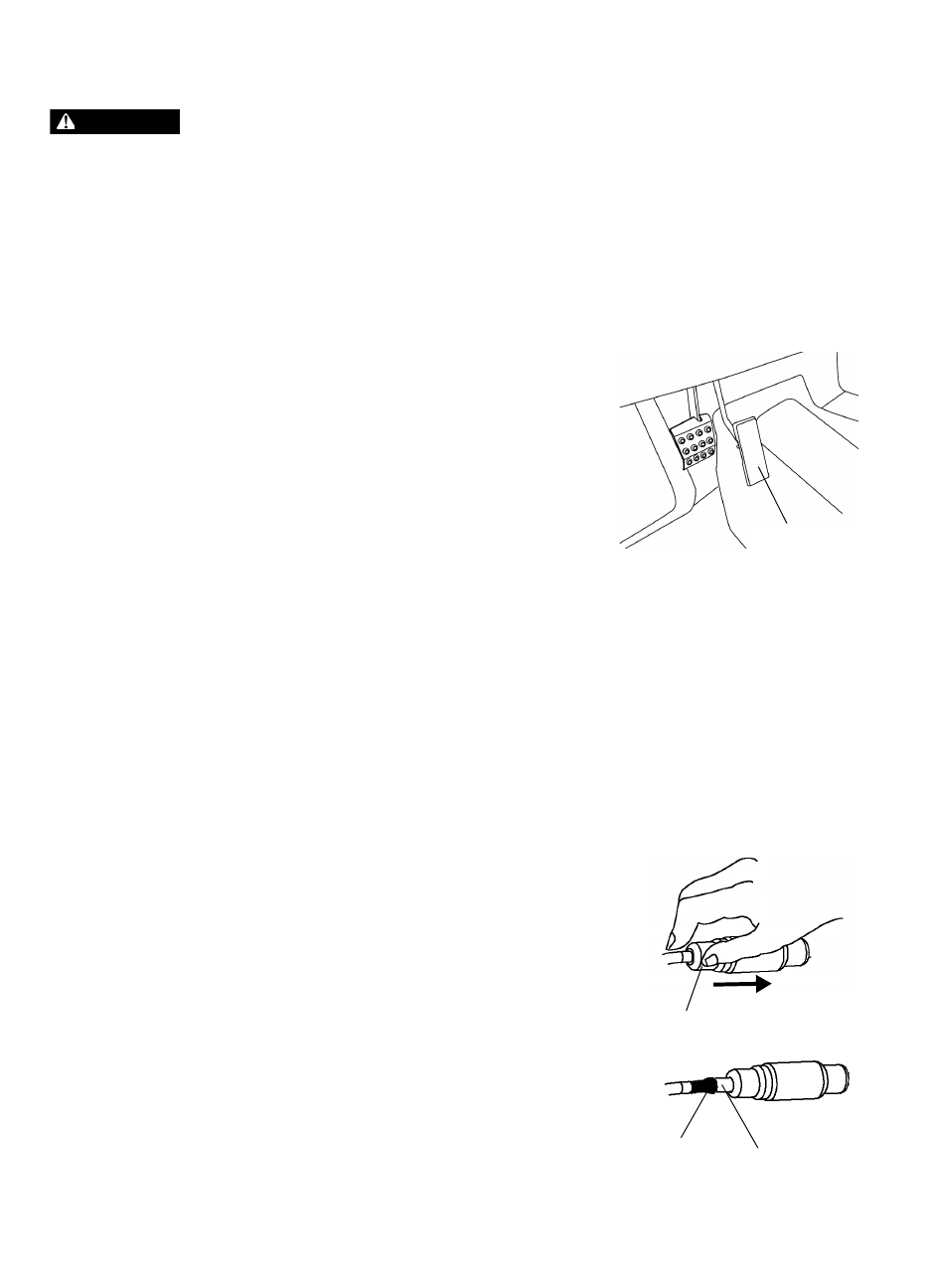

Система привода дроссельной заслонки
Пренебрежение проверкой и своевременным техническим обслуживанием дроссельной
заслонки может привести к заклиниванию рычага акселератора во время движения.
Перед запуском двигателя и периодически во время движения проверяйте, свободно ли дви-
жется и возвращается в исходное положение педаль акселератора. Не запускайте двигатель и
не эксплуатируйте машину с застревающей или неисправной педалью акселератора. При неи-
справности привода дроссельной заслонки немедленно обратитесь к дилеру для проведения
ремонта.
Проверка привода дросселя
Чрезмерный свободный ход педали акселератора из-за рас-
тяжения троса или неправильной регулировки вызывает
задержку отклика дросселя, особенно на малых оборотах
двигателя. Дроссельная заслонка может также не откры-
ваться полностью. При отсутствии свободного хода педали,
возможны сложности с управлением, а обороты холостого
хода могут быть неверными.
Проверяйте и смазывайте все компоненты через интервалы,
указанные в регламенте ТО, стр. 59. Отрегулируйте при
необходимости.
1. Нажмите на педаль тормоза. Включите парковочный
тормоз. Включите нейтральную передачу.
2. Запустите двигатель. Дайте ему как следует прогреться.
3. Измерьте ход педали акселератора до начала нарастания оборотов двигателя. Сво-
бодный ход должен быть в пределах 1,6–3,2 мм.
Корпус дросселя/Холостой ход
Холостые обороты выставляются производителем. При ухудшении качества холостого
хода, обратитесь к дилеру Polaris.
Регулировка свободного хода.
1. Снимите сиденье.
2. Определите местоположение регулятора.
3. Сдвиньте чехлы с оболочки регулятора троса.
4. Отпустите контргайки.
5. Поворачивайте регулятор до тех пор,пока свободный ход
рычага акселератора не станет равным 1,5-3,0 мм. См.
стр. 78.
Подсказка:
При регулировке немного нажимайте и отпускайте
педаль акселератора.
6. Затяните контргайки.
7. Натяните оболочку на регулятор.
ВНИМАНИЕ
Педаль газа
Оболочка
Регулятор
Контргайка
