78

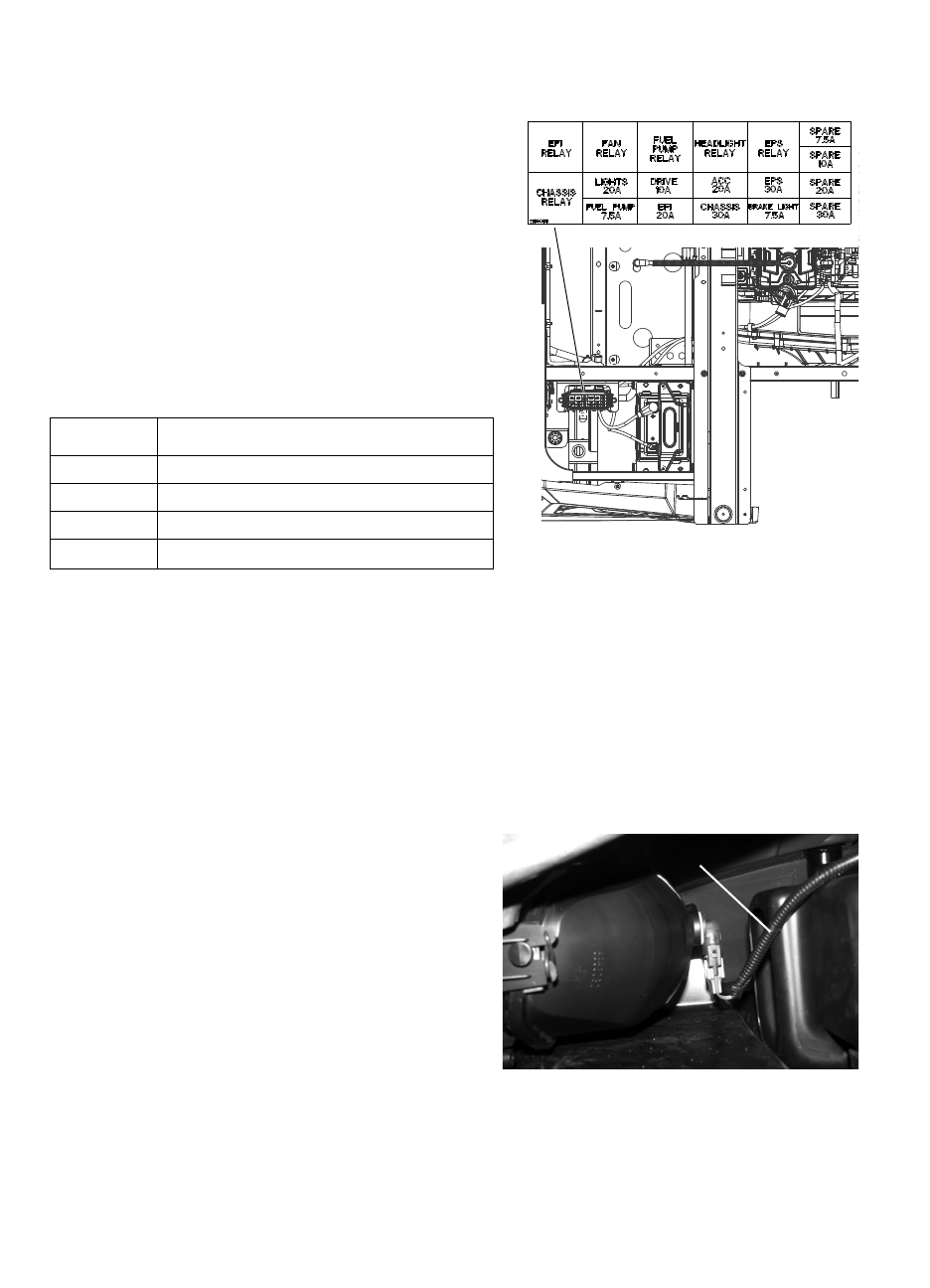

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
Предохранители
Невозможность запуска двигателя, а также иные
неполадки в электрической системе, могут ука-
зывать на выход из строя плавкого предохрани-
теля. Выявите и устраните короткое замыкание
цепей, которое привело к выходу из строя предо-
хранителя.
Монтажный блок расположен в электрическом
отделении под левым задним сиденьем. Запа-
сные предохранители поставляются в монтаж-
ном блоке.
Обратитесь к дилеру за диагностикой замыкания,
которое привело к выходу из строя предохрани-
теля или реле.
Фары
Плохая работа приборов освещения может привести к недостаточной видимости при
движении. Стекла задних фонарей и фары обычно быстро загрязняются. Регулярно
мойте стекла приборов освещения. Не используйте это транспортное средство в ноч-
ное время или в условиях ограниченного освещения, пока не замените фары. Убеди-
тесь, что фары правильно отрегулированы.
Не касайтесь колб галогенных ламп голыми руками. Влага от рук оставит след на
лампе, приводит к уменьшению срока ее службы.
Замена ламп фар
1. Откройте капот.
ОСТОРОЖНО!
Нагретые детали могут вызвать
ожоги. Дайте лампе остыть перед обслуживанием.
2. Отсоедините лампу от проводки. Тяните
за коннектор а не за проводку.
3. Поверните лампу против часовой
стрелки, чтобы снять.
4. Установите новую лампу.
Подсказка:
Убедитесь, что выступ на лампе пра-
вильно расположен в корпусе.
5. Установите проводку обратно.
Номинал
Цепь
7,5A
Стоп-сигнал, топливный насос
10A
Трансмиссия
20A
EFI, освещение, аксессуары
30A
Электроусилитель (если есть)
Проводка
