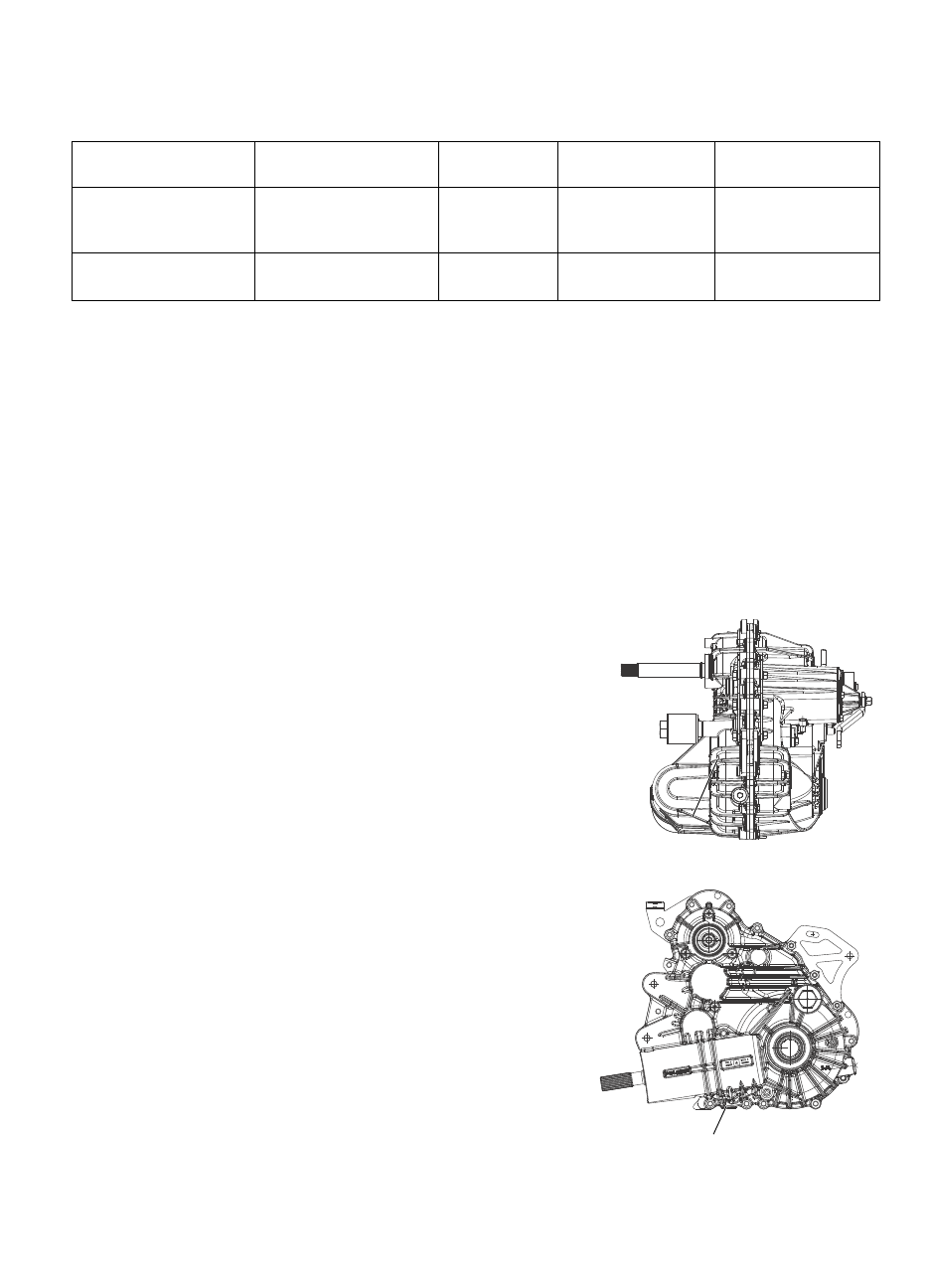

63
ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
Трансмиссия
Спецификации элементов трансмиссии
Трансмиссия (Главная коробка передач)
Выполняйте периодическое техническое обслуживание в соответствии с интервалами,
указываемыми в таблице регламента технического обслуживания, начинающейся на
стр. 59. Проверьте уровень масла, он должен доходить до нижней части заливного
отверстия.
За информацией по рекомендованному маслу и спецификациями, обратитесь к
таблице спецификации элементов трансмиссии. На стр. 92 указаны каталожные
номера продуктов POLARIS.
Проверка уровня
Заливная пробка расположена на задней части редук-
тора. Поддерживайте уровень масла по кромку залив-
ного отверстия.
1. Расположите технику на ровной поверхности.
2. Снимите заливную пробку.
3. Проверьте уровень жидкости.
4. Долейте масло по кромку заливного отверстия. Не пере-
ливайте.
5. Установите заливную пробку. Затяните в соответствии
со спецификацией.
Замена жидкости
Для поддержания гарантии на транспортное средство
замену масла в коробке передач должен производить
дилер. Сливная пробка расположена на дне коробки
передач. В защите днища предусмотрено специальное
отверстие для доступа к сливной пробке.
1. Снимите заливную пробку.
2. Расположите емкость для использованного масла под
сливной пробкой.
3. Снимите сливную пробку. Полностью слейте масло.
4. Очистите и установите сливную пробку.
5. Установите сливную пробку с новой прокладкой. Затя-
ните в соответствии со спецификацией.
6. Долейте масло по кромку заливного отверстия. Не пере-
ливайте.
7. Установите заливную пробку. Затяните в соответствии со спецификацией.
8. Проверьте отсутствие утечек. Правильно утилизируйте слитое масло.
Трансмиссия
Масло
Емкость
Затяжка залив-
ной пробки
Сливная пробка.
Момент затяжки
Главная КПП
(Трансмиссия)
AGL Gearcase
Lubricant &
Transmission Fluid
41 унция
(1200 мл)
10-14 фут-фун-
тов
(14-19 Нм)
10-14 фут-фунтов
(14-19 Нм)
Масло переднего
редуктора
Жидкость Demand
drive
9.3 унции
(275 мл)
8-10 фут-фунтов
(11-13.6 Нм)
11 фут-фунтов
(15 Нм)
Заливная пробка
Вид сзади транспортного
средства
Вид сзади слева
транспортного средства
Сливная пробка
