71
ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
Фильтры
Воздушный фильтр
Меняйте масло в соответствии с интервалами,
указанными в таблице регламента техниче-
ского обслуживания, начинающейся на стр. 59.
1. Откройте кузов.
2. Удалите грязь и пыль из воздушного
короба.
3. Откройте защелки и аккуратно снимите
крышку воздушного короба. Проверьте
прокладку между крышкой и воздушным
коробом, убедитесь, что она не повре-
ждена.
4. Проверьте воздушный фильтр и короб на
предмет наличия пыли, грязи или воды.
Если фильтр нужно заменить, снимите хомут со впускного патрубка с помощью
плоской отвертки или торцового ключа 6 мм. Сдвиньте фильтр назад, затем подни-
мите вверх чтобы снять его.
5. При снятом фильтре тщательно очистите элементы впуска чистой сухой ветошью.
ПРИМЕЧАНИЕ:
Попадание пыли и грязи в воздушный короб может привести к серьезному
повреждению двигателя. Перед установкой нового фильтра тщательно очистите воз-
душный короб.
6. Заново установите воздушный фильтр (если он чистый) или установите новый
фильтр (если он загрязнен). Не пытайтесь очищать воздушный фильтр.
ПРИМЕЧАНИЕ:
Использование воздушного фильтра, не рекомендованного Polaris, приведет к
серьезным повреждениям двигателя. Всегда используйте для замены только филь-
тры, рекомендованные Polaris. На стр. 92 указаны каталожные номера продуктов
POLARIS.
7. Убедитесь, что фильтр хорошо установлен на воздушном коробе и между филь-
тром и коробом нет зазора. Затяните хомут моментом 2,7 Нм
8. Установите крышку воздушного короба. Убедитесь, что обе петли полностью
вставлены. Закрепите крышку.
Воздухозаборник двигателя/вариатора
Воздухозаборник двигателя расположен с левой стороны
кузова. Воздухозаборник вариатора расположен с правой
стороны кузова.
Каждый раз проверяйте состояние префильтров перед
поездкой. При необходимости снимите префильтры и
промойте в мыльной воде. Просушите при помощи сжа-
того воздуха низкого давления.
Периодически проверяйте воздухозаборник вариатора на
отсутствие загрязнений и при необходимости произво-
дите очистку, чтобы обеспечить его удовлетворительную
работу.
Подсказка:
При мойке транспортного средства не допускайте попадания воды в воздухозабор-
ник вариатора. См. стр. 86 с рекомендациями по мойке.

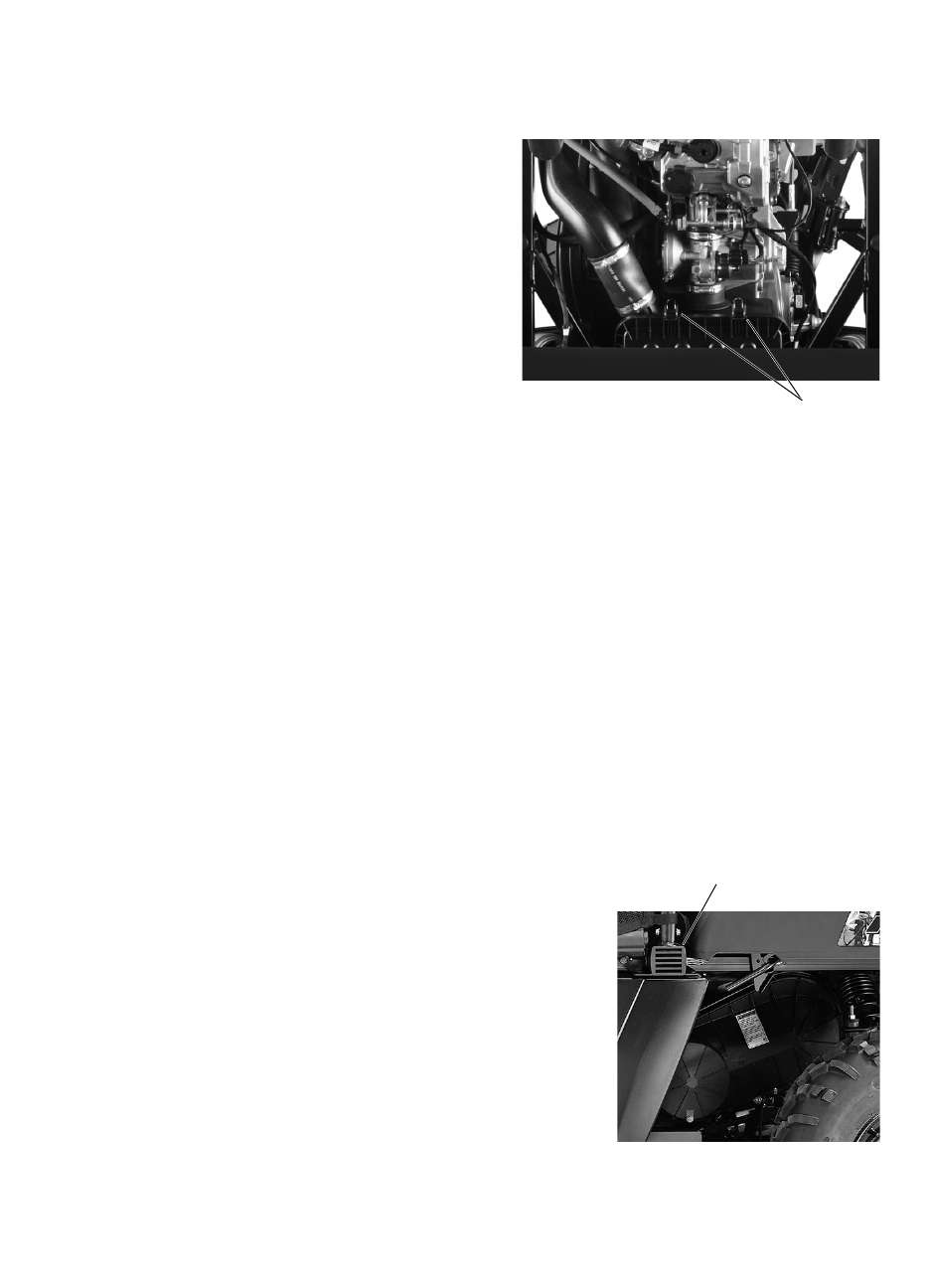

Защелки
крышки
Вид снизу воздушного
короба
Воздухозаборник двигателя,
префильтр
