22
ОРГАНЫ УПРАВЛЕНИЯ, УЗЛЫ И МЕХАНИЗМЫ

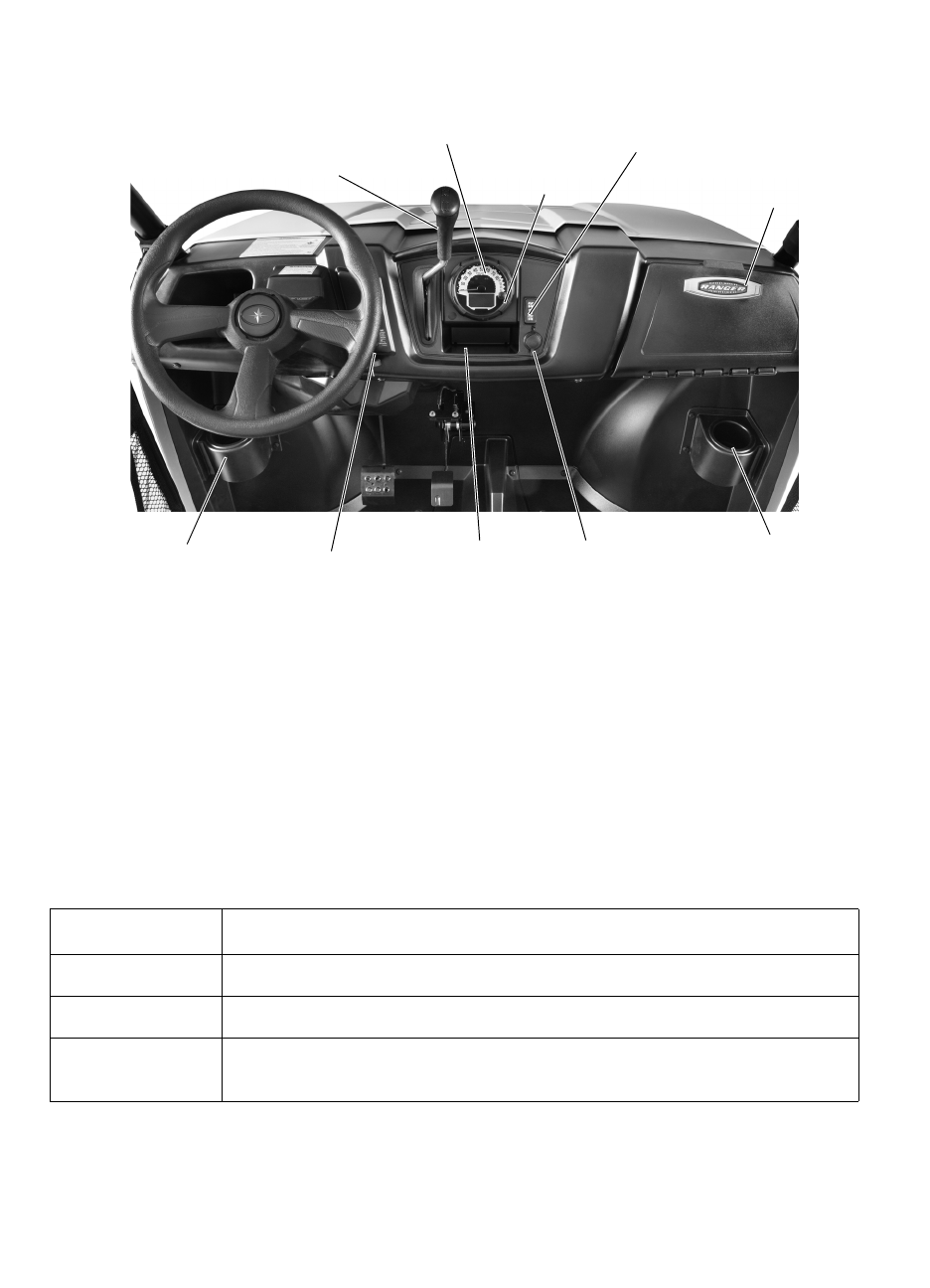

Консоль
Источники питания 12В
На транспортном средстве присутствуют источники питания 12В, которые можно
использовать для подключения маломощных потребителей тока. Разъемы находятся за
консолью, снизу.
Кнопка MODE
Желтая кнопка, расположенная около панели инструментов, используется для пере-
ключения доступных режимов. См. стр. 30-34.
Выключатель зажигания со шнуром безопасности
Замок зажигания имеет 4 положения. Ключ можно вынуть из замка зажигания только в
положении OFF.
ВЫКЛ
Двигатель выключен. Электросистема обесточена, за исключением
электрической розетки 12V.
ФАРЫ
ВКЛЮЧЕНЫ
Фары включены. Включено зажигание. Электросистема задействована.
ФАРЫ
ВЫКЛЮЧЕНЫ
Фары выключены. Включено зажигание. Электросистема задействована.
START
Поверните ключ в положение START для включения электрического
стартера. После запуска двигателя поверните ключ в положение LIGHTS
ON.
Подстаканник
12В
Отверстие
Полка
для хранения
Цифровой прибор
Рычаг КПП
Отсек для хранения
Кнопка
MODE
Подстаканник
Выключатель
зажигания со шнуром
безопасности
Система полного привода (AWD)/
разблокировка дифференциала
