64
ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
Трансмиссия
Передний редуктор
Выполняйте периодическое техническое обслуживание в соответствии с интервалами,
указываемыми в таблице регламента технического обслуживания, начинающейся на
стр. 59. Поддерживайте уровень масла по кромку заливного отверстия.
За информацией по рекомендованному маслу и спецификациями, обратитесь к
таблице спецификаций элементов трансмиссии на стр. 65. На стр. 92 указаны каталож-
ные номера продуктов POLARIS.
Уровень масла

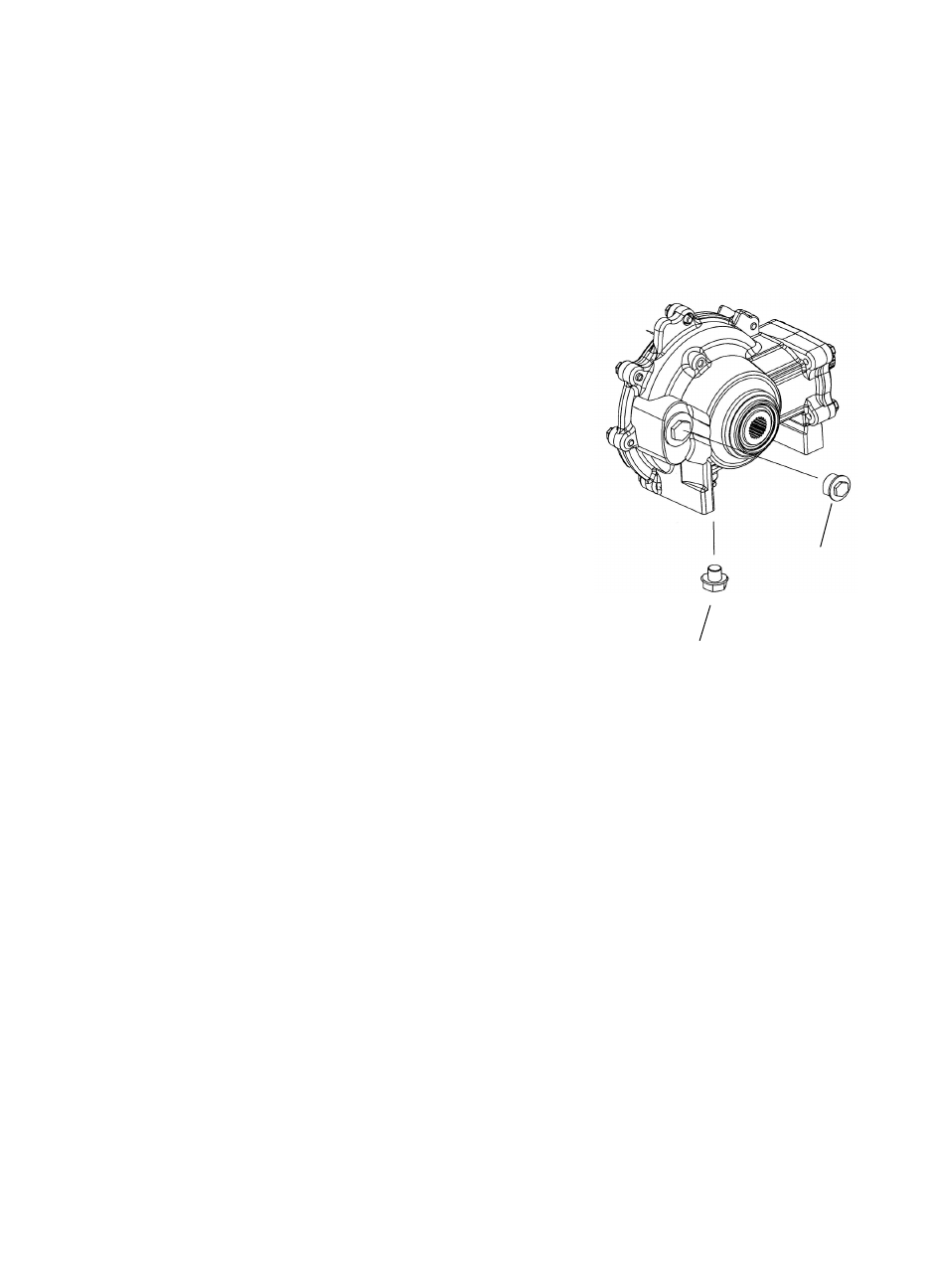

Заливная пробка расположена в правой части картера
редуктора.
1. Расположите технику на ровной поверхности.
2. Снимите заливную пробку. Проверьте уровень
масла.
3. Долейте рекомендованное масло при необходимо-
сти.
4. Установите заливную пробку. Затяните в соответ-
ствии со спецификацией.
Замена масла
1. Установите транспортное средство на подъемник.
2. Снимите переднее колесо со стороны водителя.
3. Снимите заливную пробку.
4. Расположите емкость для отработанного масла под сливной пробкой справа.
5. Снимите сливную пробку. Слейте масло.
6. Очистите сливную пробку. Установите сливную пробку. Затяните в соответствии
со спецификацией.
7. Долейте рекомендованное масло.
8. Установите заливную пробку. Затяните в соответствии со спецификацией.
9. Проверьте отсутствие утечек.
10. Правильно утилизируйте слитое масло.
Сливная пробка
Заливная пробка.
