69
ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
Вариатор (PVT)
Замена ремня/Очистка

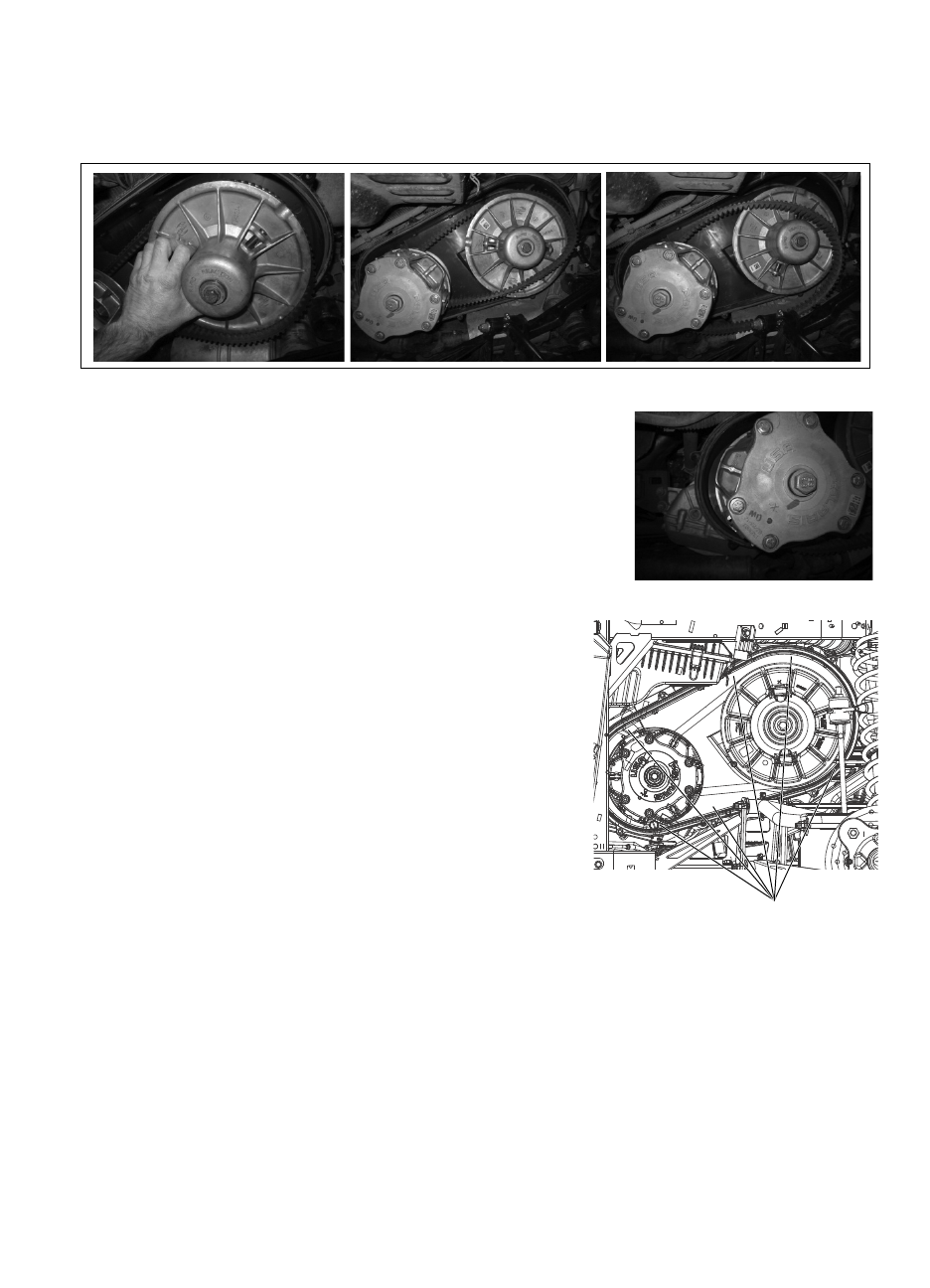

8. Вращайте ведомый шкив рукой, пока ремень полностью не снимется.
9. Пропустите ремень спереди между ведущим
шкивом вариатора и внутренний кожухом,
чтобы его полностью снять.
10. Очистите все отложения и налет вокруг вариа-
тора.
11. Очистите впускной канал вариатора.
12. Проверьте сальники и уплотнения двигателя и
трансмиссии на предмет повреждений. Обра-
титесь к дилеру в случае обнаружения повре-
ждений.
Подсказка:
Проскальзывание ремня может привести к
перегреву, что разрушит ремень и повредит наруж-
ные кожухи вариатора. Используйте понижающую
передачу при движении на малых скоростях, для
увеличения срока службы деталей вариатора
(ремня, крышки и т.д.).
13. Для установки ремня оденьте один конец
ремня на ведомый шкив. Расположите ремень
вокруг ведомого шкива между фланцами с
минимальным натяжением. Вращайте ведо-
мый шкив, пока ремень не встанет на свое
место.
14. Установите кожух вариатора в порядке,
обратном его снятию, поместив верх кожуха
на свое место.
15. Установите все болты кожуха вариатора. Затя-
ните моментом (5.5-6.5 Нм).
Шаг 9
Удаляйте все остатки
загрязнений
