ОРГАНЫ УПРАВЛЕНИЯ, УЗЛЫ И МЕХАНИЗМЫ
Защитные сетки
Езда без защитных сеток повышает вероятность получения травмы или увечья в слу-
чае аварии или при перевороте.
Езда без защитных сеток или дверей запрещается.
Перед началом движения всегда пристегивайте защитные сетки.
Перед началом движения проверьте защитные сетки и защелки на предмет поврежде-
ний. Защитные сетки должны быть натянуты. Оперативно замените порванные или
поврежденные сетки и защелки на новые. Обратитесь к вашему дилеру POLARIS.

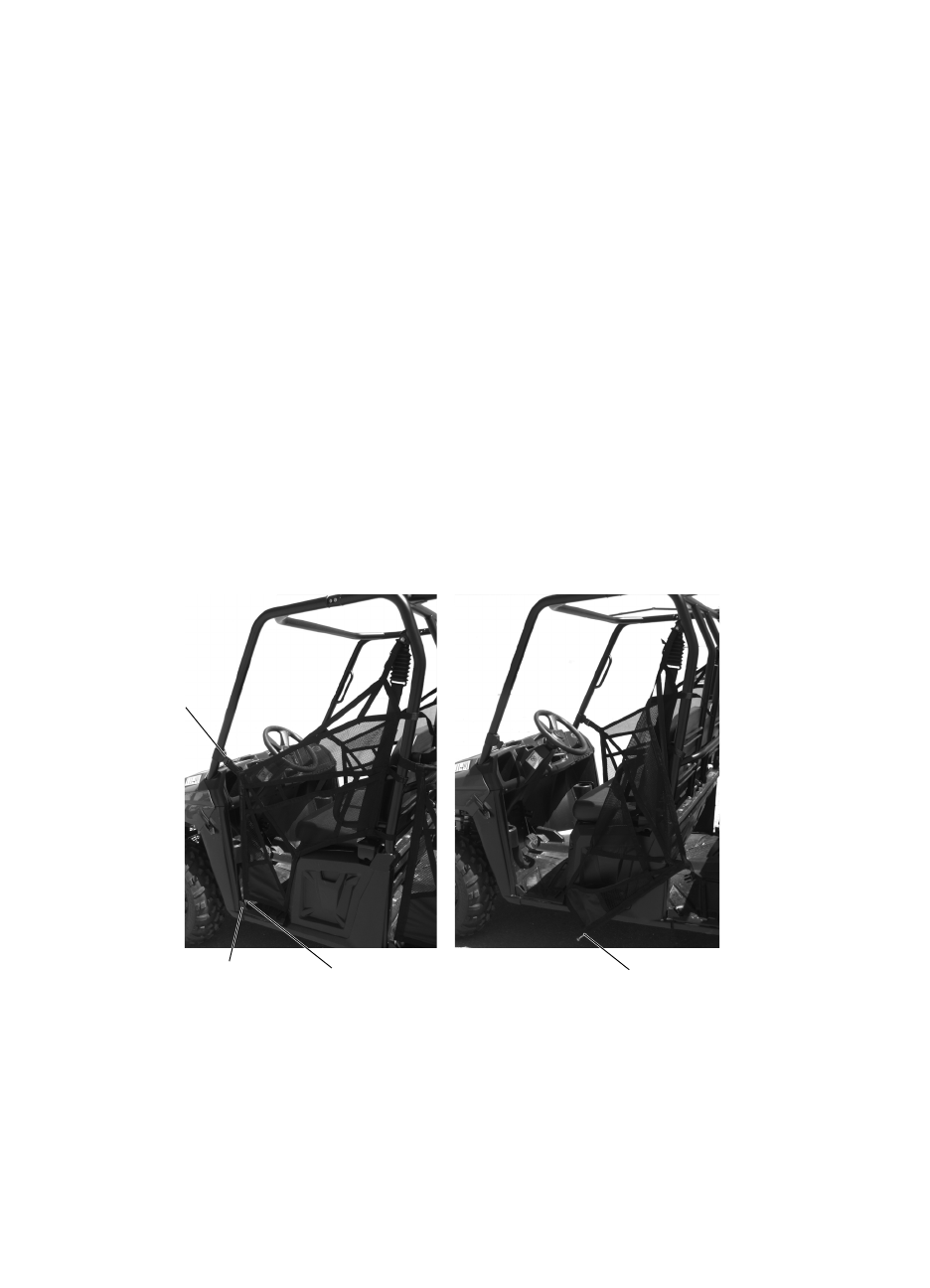

Фиксация сеток
1. После посадки в кабину установите нижнюю часть направляющей сетки в ответ-
ную часть на полу. Убедитесь, что сферический наконечник направляющей надеж-
но зафиксирован.
2. Соедините фиксатор в верхней части сетки.
Открытие сеток
1. Для выхода из транспортного средства открепите фиксатор в верхней передней
части сетки.
2. Сдвиньте направляющую назад и дерните ее вверх для того, чтобы извлечь сфери-
ческий наконечник из ответной части в пороге.
3. Оставьте сетку свободно висеть при выходе из транспортного средства.
Направляющая
Фиксатор
Ответная часть
Направляющая
