81
ТИПОВОЙ ВАРИАНТ — ПРУЖИНА НЕ ПОК АЗАНА
1. Отпустите верхнее стопорное кольцо
2. Установите рег улировочное кольцо в необхо -
димое положение
Регулировка демпфирующей
способности амортизатора
(модели X и LTD)
Д е м п ф и ру ю щ а я с п о с о б н о с т ь п р и
ходе сжатия на низкой скорости
Демпфирующая способность амортиза-
тора при ходе сжатия на низкой скоро -
сти определяет реакцию амортизато -
ра при низких скоростях перемещения
п о д в е с к и ( м е д л е н н ы й х о д с ж а т и я ,
в большинстве слу чаев при движении
с низкой скоростью ).
ДЕЙСТВИЕ
РЕЗУЛЬТАТ
НА КРУПНЫХ НЕ-
РОВНОСТЯХ
Увеличение демп-
фирующей силы
при ходе сжатия
на низкой скорости
Амортизатор более
жёсткий (при ходе
сжатия на низкой
скорости)
Уменьшение демп-
фирующей силы
при ходе сжатия
на низкой скорости
Амортизатор более
мягкий (при ходе
сжатия на низкой
скорости)
Рег улировка осуществляется отвёрт-
кой с плоской рабочей частью.

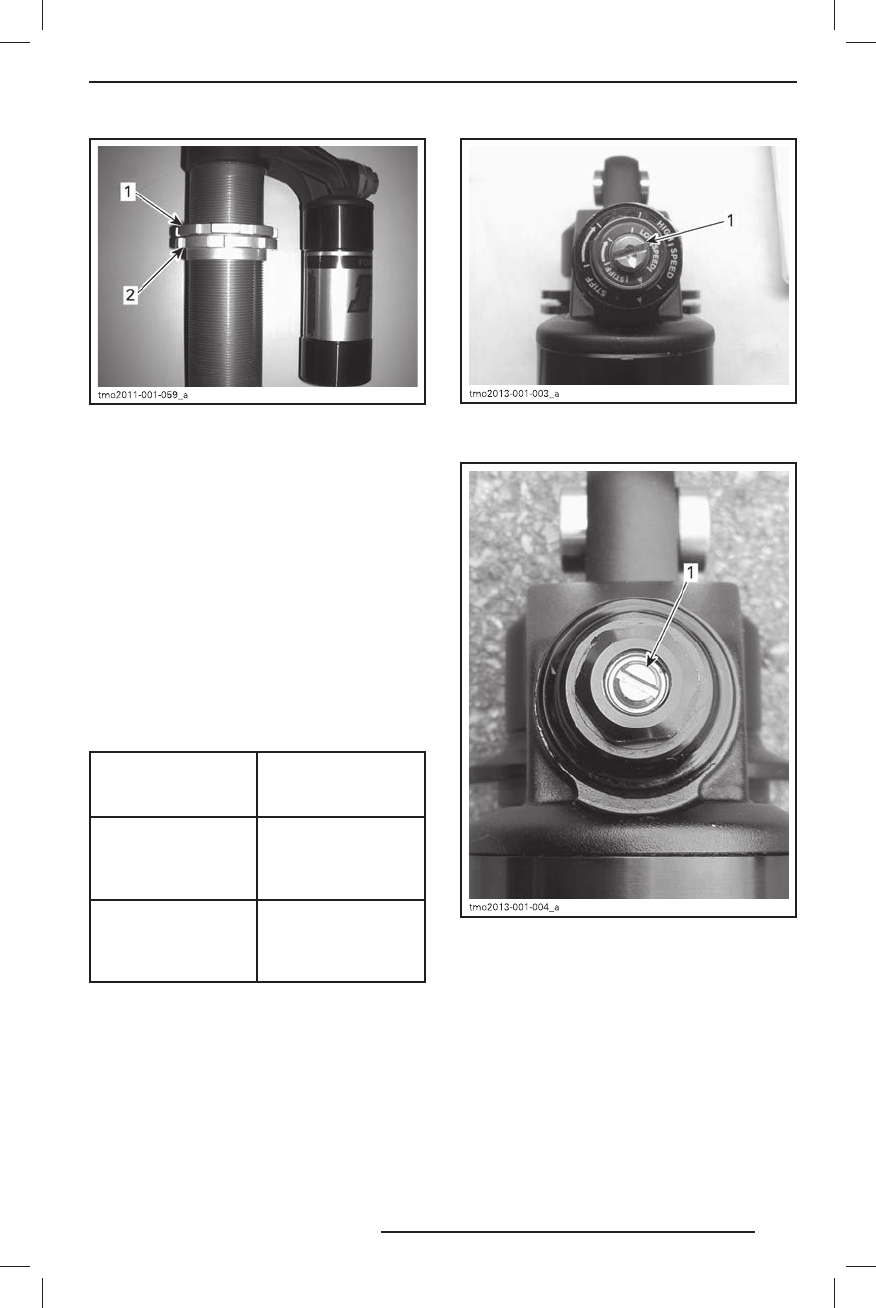

ТИПОВОЙ ВАРИАНТ — МОДЕЛЬ X
1. Рег улятор демпфирующей способности
при мед ленном ходе сжатия
ТИПОВОЙ ВАРИАНТ — МОДЕЛЬ LTD
1. Рег улятор демпфирующей способности
при мед ленном ходе сжатия
Вращение по часовой стрелке (Н )
уве-
личивает
силу демпфирования ( амор -
тизатор становится жёстче).
Вращение против часовой стрелки ( S )
уменьшает
силу демпфирования (амор -
тизатор становится мягче).
ПОДВЕСК А
`13 Can-Am Commander 800R1000.indb 81
`13 Can-Am Commander 800R1000.indb 81
06.11.2012 15:24:09
06.11.2012 15:24:09
