69
!
ПРЕДОСТЕРЕЖЕНИЕ
Не выполняйте рег улировк у поло -
жения с иденья во время д вижения
мотовез д еход а.
Си день е вод ителя может бы т ь легко
снято с мотовездеход а:
– Нак лоните сиденье вперёд , освобо -
див защёлк у, расположенную меж ду
подушкой и спинкой сиденья.
– Потяните сиденье вверх.
ВСЕ МОДЕЛИ, ЗА ИСКЛЮЧЕНИЕМ LTD

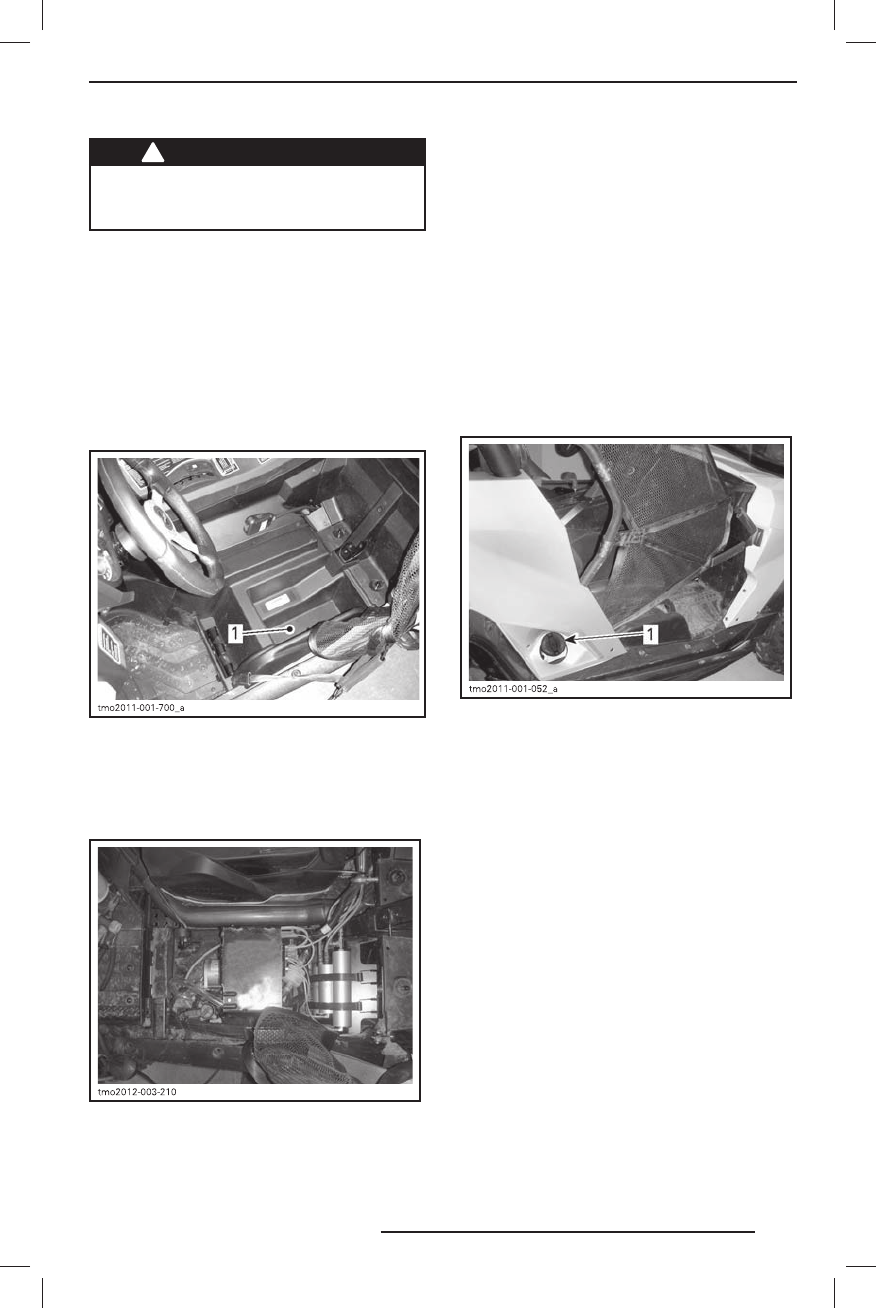

Под водительским сиденьем распола -
гается удобное багажное отделение.
1. Багажное отделение
МОДЕЛИ LTD
Ко м п р е с с о р п о д в е с к и с п н е в м о п о д -
к ач ко й р а с п ол а г а етс я п о д с и д е н ь е м
водителя.
КОМПРЕССОР ПОДВЕСКИ С ПНЕВМОПОДК АЧ-
КОЙ ( ACS )
12) Сиденье пассажира
Р е г у л и р о в к а с и д е н ь я п а с с а ж и р а
не предусмотрена.
Сиденье пасс а жира может быть отки -
ну то вперёд и снято, чтобы нак лонить
сидень е освободите защёлк у, распо -
ложенную меж ду сиденьем и спинкой.
Откину тое вперёд сиденье может быть
снято, если его потяну ть вверх.
13) Пробка топливного бака
Пробка топливного бака располагается
с правой стороны мотовездехода за си-
деньем пассажира.
1. Пробка топливного бака
Процедура заправки топливом и требо -
вания, предъявляемые к топливу, при -
ведены в разделе «
ТОПЛИВО
».
14) Лебёдка
МОДЕЛИ ХТ И LTD
Управление лебёдкой может осущест-
в л я т ь с я и з ко к п и т а м о т о в е з д ех о д а
с помощью перек лючателя управления
лебёдкой, расположенного на верхней
консоли, или с помощью прилагаемого
пульта дистанционного управления.
ОБОРУДОВАНИЕ
