76

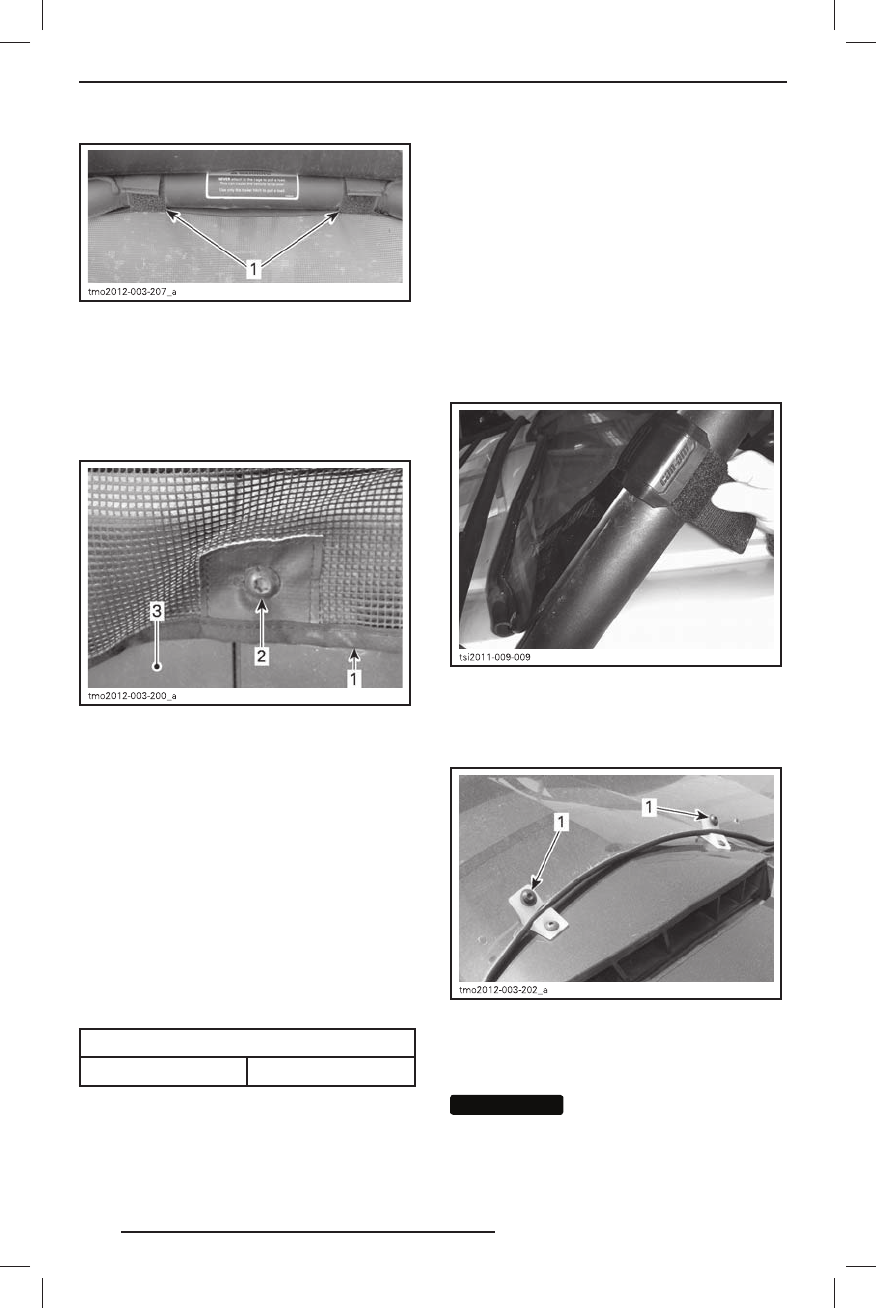

ТИПОВОЙ ВАРИАНТ — ЦЕНТР
1. Стропы

Извлеките крюки задней сети из соеди-
нений каркаса.

Вы в е р н и те и с ох р а н и те в и н т, ш а й бу
и гайк у, расположенные в нижней ча -
сти сети.

ЛЕВАЯ ПЕРЕГОРОДК А
1. Задняя сеть
2. Винт крепления к перегородке
3. Левая задняя перегородка

Снимите заднюю сеть.

Ус т ано вите винт, ш айбу и гайк у, р ас -
п о л о ж е н н ы е   в   н и ж н е й   ч а с т и   с е т и ,
на место.

Установка задней сети

Установка осуществляется в последо -
вательности, обратной снятию. Обра -
тите внимание на следующее:

Затяните гайки крепления указанным
моментом.

МОМЕНТ ЗАТЯЖКИ

Гайка крепления

(7,5 ± 1,0) Н•м

26)  Низкопрофильное

ветровое стекло

ТОЛЬКО МОДЕЛИ LTD

В комплек т пос тавки мотовез деход а
в хо д и т  н и з ко п р о ф и л ь н о е  в е т р о в о е
стек ло.

Снятие низкопрофильного
ветрового стекла

1.  Р а с с т е г н и т е 4 с т р о п ы к р е п л е н и я

низкопрофильного ветрового стек ла
к трубчатому каркасу.

2.  Отверните гайк у крепления вет ро -

вого стек ла к кронштейну, снимите
ш а й б у и в и н т и с ох р а н и т е и х д л я
д альнейшего использования.

1.  Винты крепления ветрового стек ла к крон -

штейну.

3.  Снимите ветровое стек ло с мотовез-

деход а.

ВНИМАНИЕ

ВНИМАНИЕ

О б е с п е ч ьт е  х р а н е н и е

ветрового стек ла на чистой не абра-
з и в н о й   п о в е р х н о с т и   в н у т р е н н е й
с тороной  в ве рх.

ОБОРУДОВАНИЕ
