57
Режим просмотра кодов
неисправностей
Чтобы перейти в режим отобра жения
кодов неисправностей, нажмите и удер -
живайте кнопку выбора режима индика-
ции во время перек лючения д альнего /
ближнего света фар (три цик ла ).

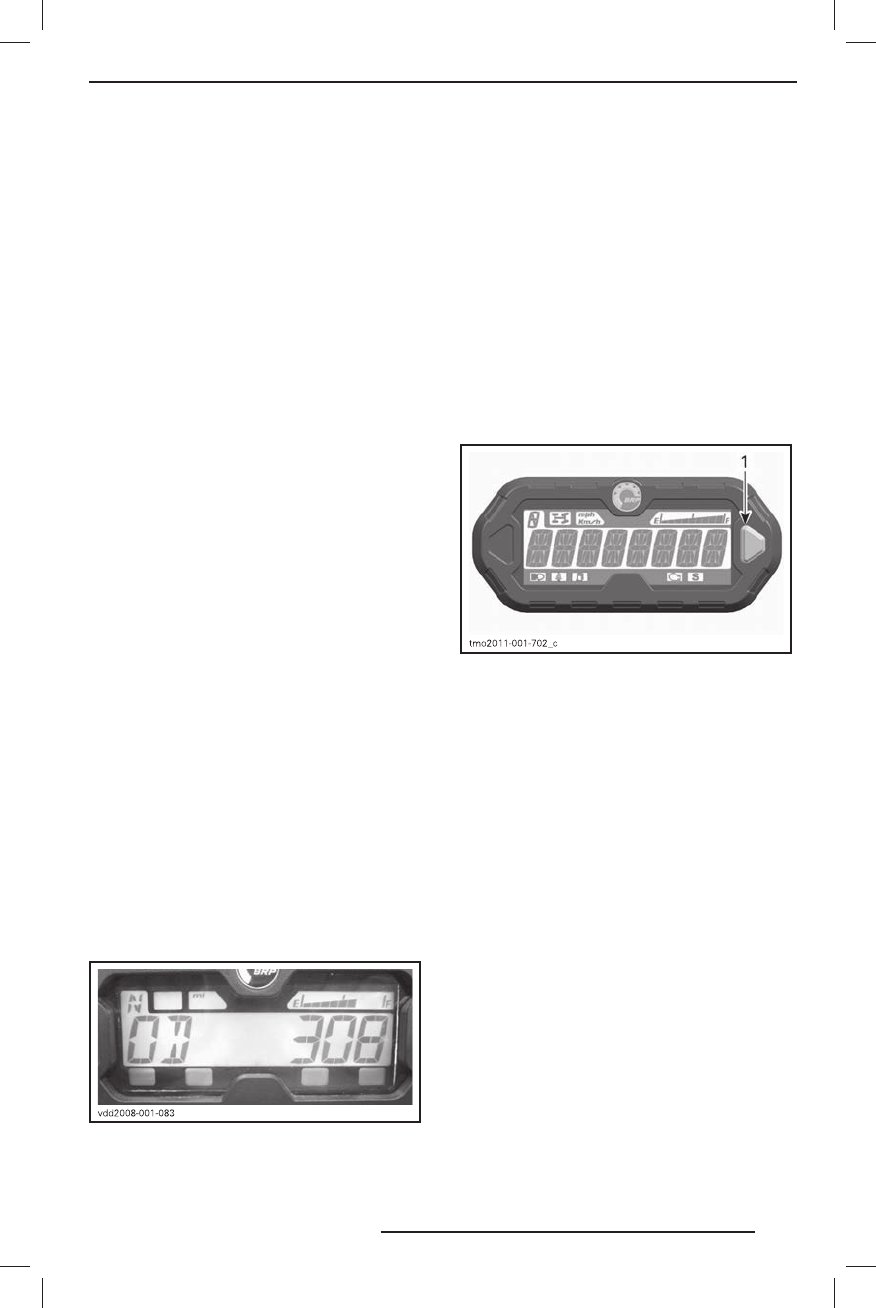

Перемещение по пунктам
меню информационного
центра (LCD)
Основной режим работы
После запуска д вигателя многофунк-
циональный дисплей может работать
в одном из следующих режимов:
– отображение скорости движения;
– отобра жение частоты вращения ко -
ленчатого вала двигателя ( RPM );
– одновременное отобра жение обоих
указ анных параметров ( комбиниро -
ванный режим ).
Изменение режимов осуществляется
в следующей последовательности :
1. Переведите к люч в замке зажигания
в п оложение «ON», ч то б ы выве с т и
э л е к т р о о б о р уд о в а н и е и з р еж и м а
ожид ания.
2. Дож дитесь завершения отображения
приветственного сообщения.
3. Однократно нажмите кнопк у выбора
режимов индикации, при этом на дис -
плее отобразится OD ( одометр).
4. Нажмите кнопк у выбора режима ин -
дикации и удерживайте 2 сек унды.
Реж им будет изменён н а Speed ( ско -
р о с ть ) , RPM ( о б ор оты ) или Combined
( комбинированный ).
5. Д ля выбора д ругого режима повто -
ряйте шаги 3 и 4 до достижения же -
лаемого результата.
Дополнительный режим работы
дисплея
В д о п о л н и т е л ь н о м р е ж и м е р а б о т ы
дисп лея дост упны следующие функции:
– одометр;
– часы ;
– счётчик пу ти (с возможностью сброса
показаний );
– счётчик моточасов за поездк у ( с воз -
можностью сброса показаний );
– счётчик моточасов.
Что бы перейти из основного реж има
работы дисплея в дополнительный :
1. Кнопка выбора режима индикации
Выбранный показатель высвечивается
на дисплее в течение 10 сек унд , после
чего дисплей возвращается в основной
режим работы.
Ес л и т р е бует с я о б н ул и т ь п о к аз а н и я
с б р а с ы в а е м о го и н д и к а т о р а, н а ж м и -
те кнопк у выбора режима ин дикации
и удерживайте её в течение 2 сек унд.
Настройка
информационного центра
Установка часов
Выведя на дисплей отображение часов,
используйте кнопк у выбора режимов
индикации, чтобы настроить их:
ИНФОРМАЦИОННЫЙ ЦЕНТР ( LCD )
`13 Can-Am Commander 800R1000.indb 57
`13 Can-Am Commander 800R1000.indb 57
06.11.2012 15:24:06
06.11.2012 15:24:06
