117

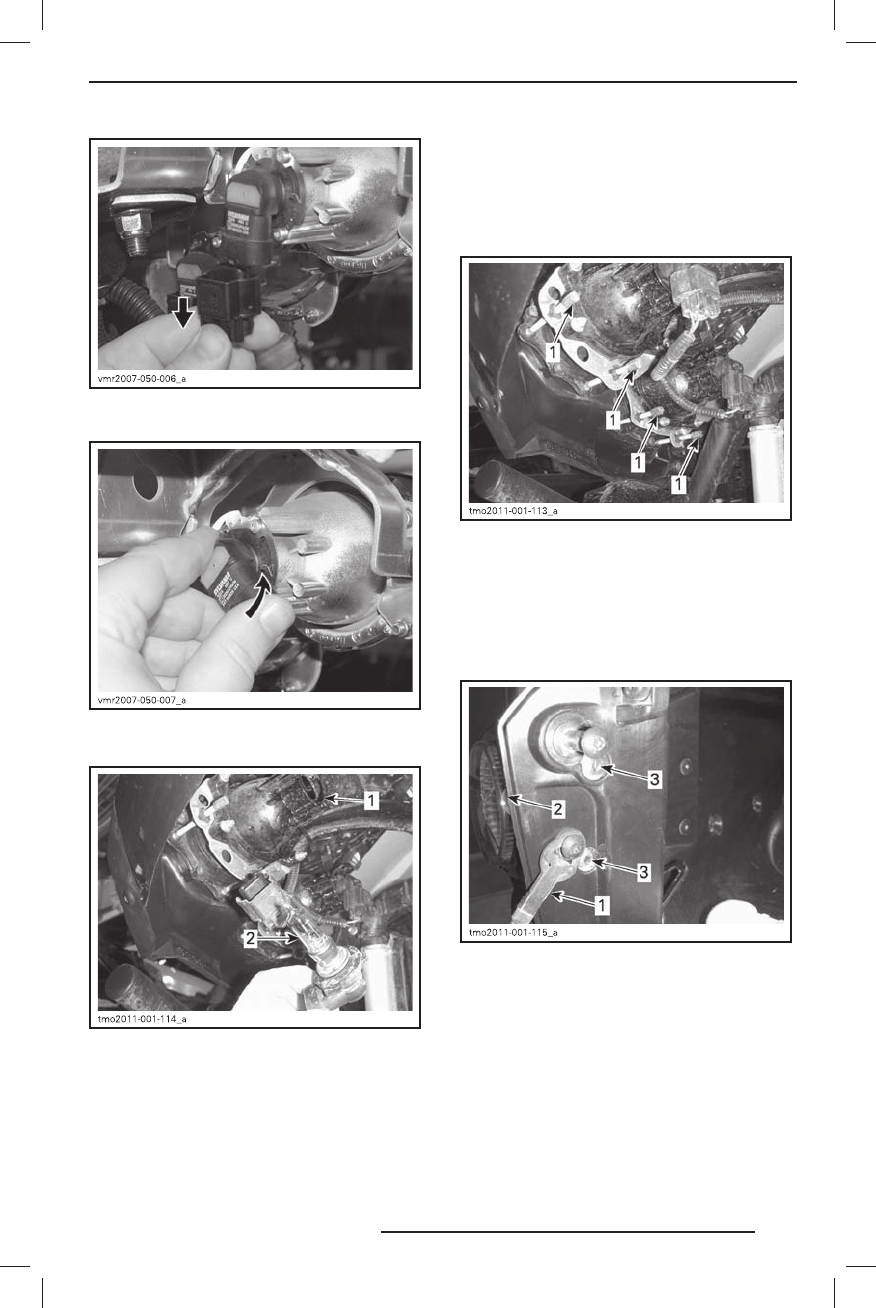

ТИПОВОЙ ВАРИАНТ
Поверните лампу.
ТИПОВОЙ ВАРИАНТ
Извлеките лампу.
1. Элек трический разъём лампы
2. Лампа
Установка производится в порядке, об -
ратном снятию.
Проверьте работоспособность фар.
Регулировка головной оптики
Вращением винтов отрег улируйте на -
правление светового пучка фары.
ПРИМЕЧАНИЕ:
Обе фары должны быть
отрег улированы одинаковым образом.
1. Рег улировочные винты
Замена ламп задних фонарей
Откройте задний борт верхней секции
багажного отделения.
Выверните оба винта крепления задне -
го фонаря.
ТИПОВОЙ ВАРИАНТ
1. Трос заднего борта
2. Задний фонарь
3. Винты крепления
Снимите задний фонарь.
О тс о ед ини т ь элек т р ич е с к ий р азъ ём
лампы от заднего фонаря.
ОПЕРАЦИИ ТЕХНИЧЕСКОГО ОБСЛУ ЖИВАНИЯ
`13 Can-Am Commander 800R1000.indb 117
`13 Can-Am Commander 800R1000.indb 117
06.11.2012 15:24:13
06.11.2012 15:24:13
