Воздушный фильтр
пневматической подвески
с пневмоподкачкой

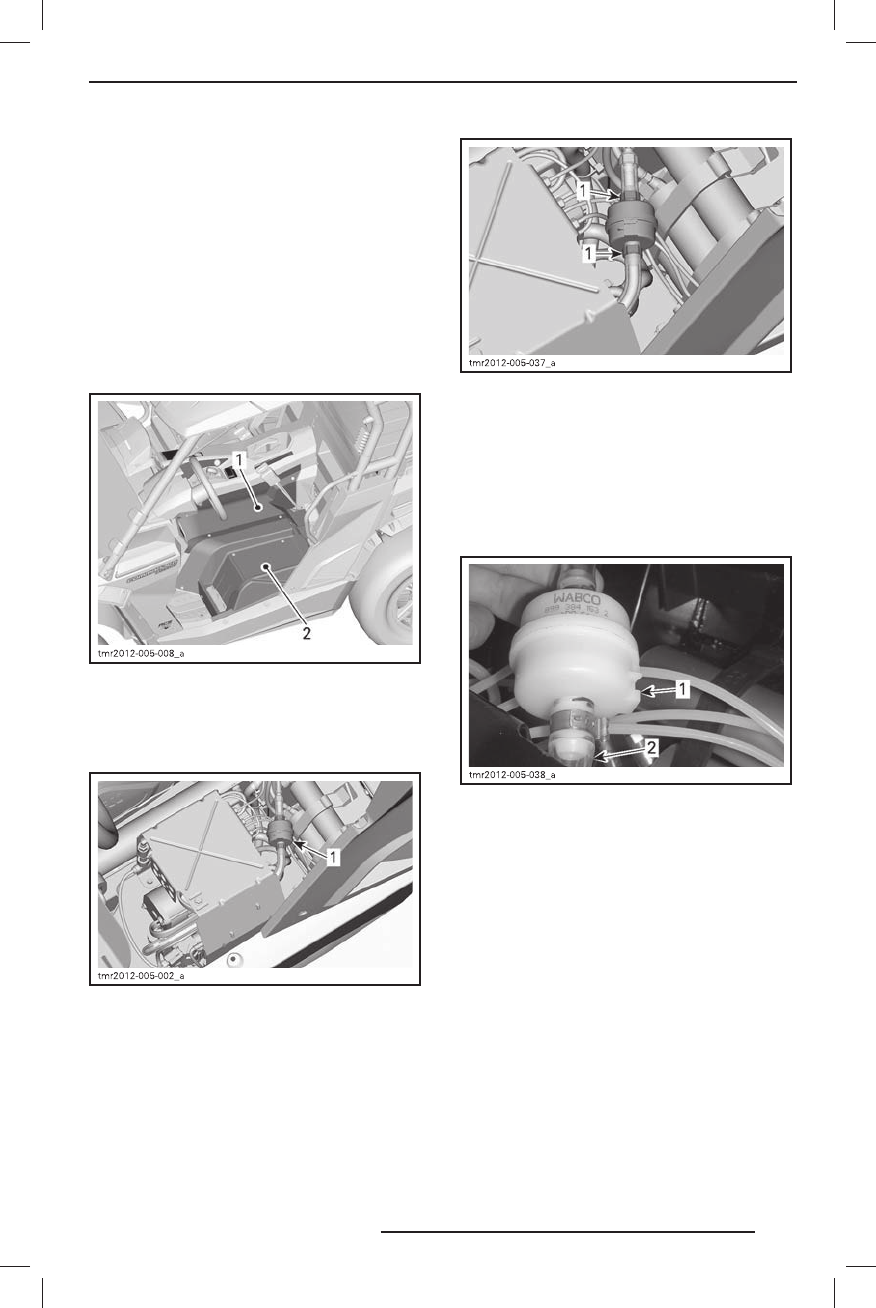

Доступ к воздушному фильтру ACS
Чтобы полу чить дост уп к воздушному
фильтру системы ACS, выполните сле -
дующее:
– снимите сиденье водителя;
– снимите левую боковую панель кон -
соли;
– панель пола.
Д ЛЯ НАГЛЯДНОСТИ БОКОВАЯ СЕТЬ СНЯТА
1. Левая боковая панель консоли
2. Панель пола
Компрессор системы ACS располагает-
ся перед ресивером.
1. Воздушный фильтр ACS
Замена воздушного фильтра ACS
1. С н и м и т е и у т и л и з и р у й т е х о м у т ы
к р еп л ени я ш л анго в к в о з д у шн о м у
фильтру.
1. Снять хому ты
2. Снимите воздушный фильтр.
3. Установите новый воздушный фильтр
таким образом, чтобы его крепление
располагалось со стороны компрес -
сора.
4. Закрепите новый воздушный фильтр
с помощью новых хому тов.
1. Крепление воздушного фильтра
2. Воздушный шланг от компрессора
Трубки и фитинги задней подвески
с пневмоподкачкой (ACS)
Проверка состояния трубок и фитингов
П р о в е р и т ь т р у б к и а м о р т и з а т о р о в
на наличие повреж дений.
П р о в е р и т ь ф и т и н г и а м о р т и з а т о р о в
на наличие повреж дений.
Проверить тру бки и фитинги на нали -
чие у течек.
ОПЕРАЦИИ ТЕХНИЧЕСКОГО ОБСЛУ ЖИВАНИЯ
`13 Can-Am Commander 800R1000.indb 123
`13 Can-Am Commander 800R1000.indb 123
06.11.2012 15:24:14
06.11.2012 15:24:14
