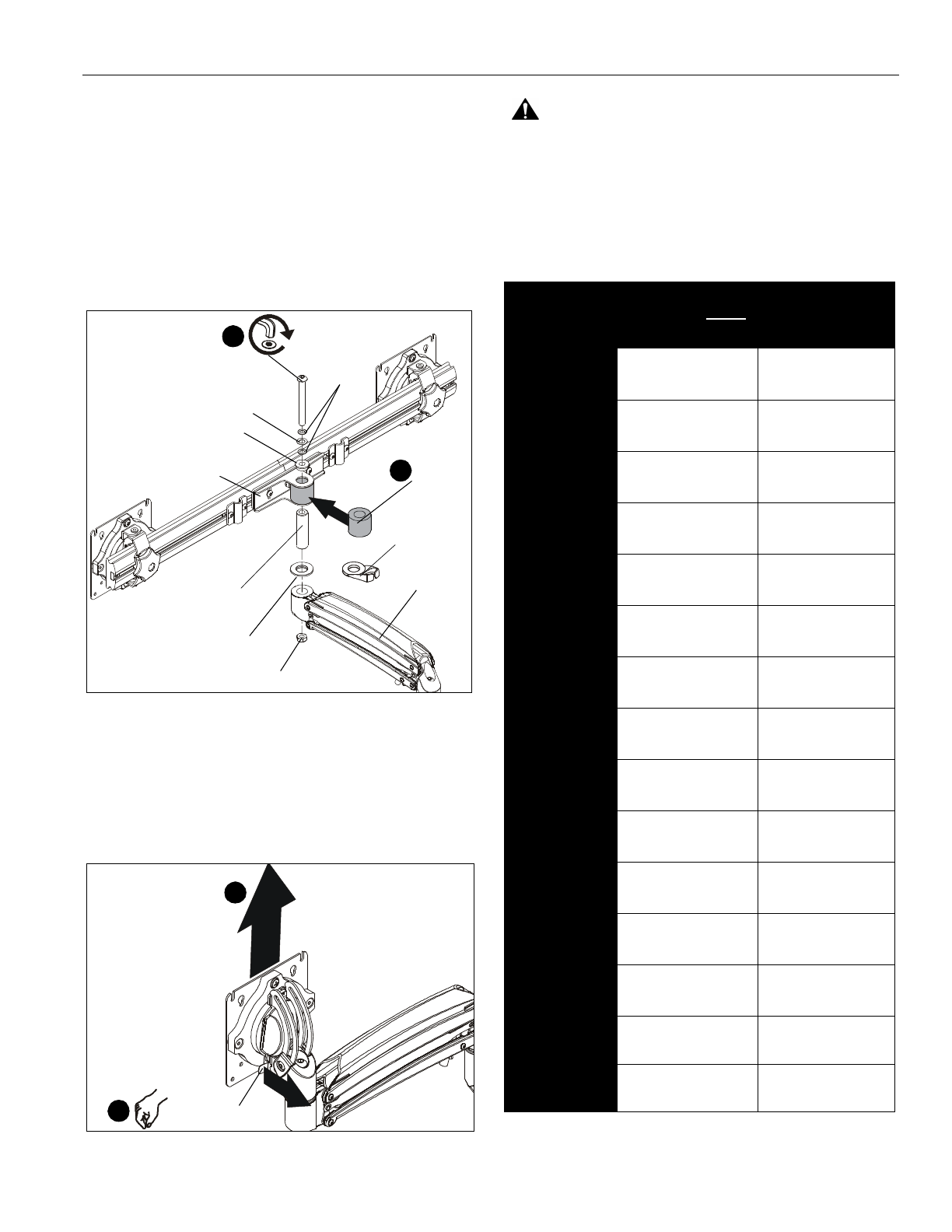

Installation Instructions
K1C Series
15
Array Installation (K1C22H, K1C22HSXF1
and K1C22HXRH Models ONLY)
1.
Slide rotational spacer (J10) into opening on array
attachment bracket. (See Figure 12)
2.
Use 5/16-18 x 3" button head cap screw (J3), two thin steel
washers (J8), plastic spacer (J9), pocket washer (J5), pivot
pin (J4), pivot point spacer (J12) and 5/16-18 lock nut (J6)
to secure array (J1) to K1C arm (A). (See Figure 12)
NOTE:
Cable clip (J11) can be used in place of pivot point
spacer (J12) if additional cable management is desired.
(See Figure 12)
Figure 12
Display Installation
NOTE:
For K1C120BXI2 mounts, refer to FSBI2B installation
instructions to install iPad® to mounting arm.
1.
Remove quick release faceplate from mount by pulling
quick release lever and sliding faceplate off mount. (See
Figure 13)
Figure 13
WARNING:
Exceeding the weight capacity can result in
serious personal injury or damage to equipment! It is the
installer’s responsibility to make sure the combined weight of
all components located between the K1C Series Monitor Arm
up to (and including) the display does not the weight limits
listed in the table below. Use with products heavier than the
maximum weight indicated may result in collapse of the
mount and its accessories causing possible injury.
(J10)
1
(J3)
2
(J9)
(J8) x 2
(J5)
(J1)
(J4)
(J6)
(A)
(J12)
or
(J11)
quick release lever
1
1
MODEL
Max Weight
Allowed for EACH
Display
Max Weight
Capacity of
Mounting System
K1C110
25 lbs
(11.34 kg)
25 lbs
(11.34 kg)
K1C120
25 lbs
(11.34 kg)
25 lbs
(11.34 kg)
K1C120XRH
25 lbs
(11.34 kg)
25 lbs
(11.34 kg)
K1C120BI2
2 lbs
(0.9 kg)
2 lbs
(0.9 kg)
K1C210
25 lbs
(11.34 kg)
50 lbs
(22.68 kg)
K1C220
25 lbs
(11.34 kg)
50 lbs
(22.68 kg)
K1C120SXF1
25 lbs
(11.34 kg)
25 lbs
(11.34 kg)
K1C210SXF1
25 lbs
(11.34 kg)
50 lbs
(22.68 kg)
K1C220SXF1
25 lbs
(11.34 kg)
50 lbs
(22.68 kg)
K1C220XRH
25 lbs
(11.34 kg)
50 lbs
(22.68 kg)
K1C22H
9 lbs
(4.08 kg)
18 lbs
(8.16 kg)
K1C22HSXF1
9 lbs
(4.08 kg)
18 lbs
(8.16 kg)
K1C22HXRH
9 lbs
(4.08 kg)
18 lbs
(8.16 kg)
K1C330
20 lbs
(9.07 kg)
60 lbs
(27.2 kg)
K1C420
20 lbs
(9.07 kg)
80 lbs
(36.3 kg)
