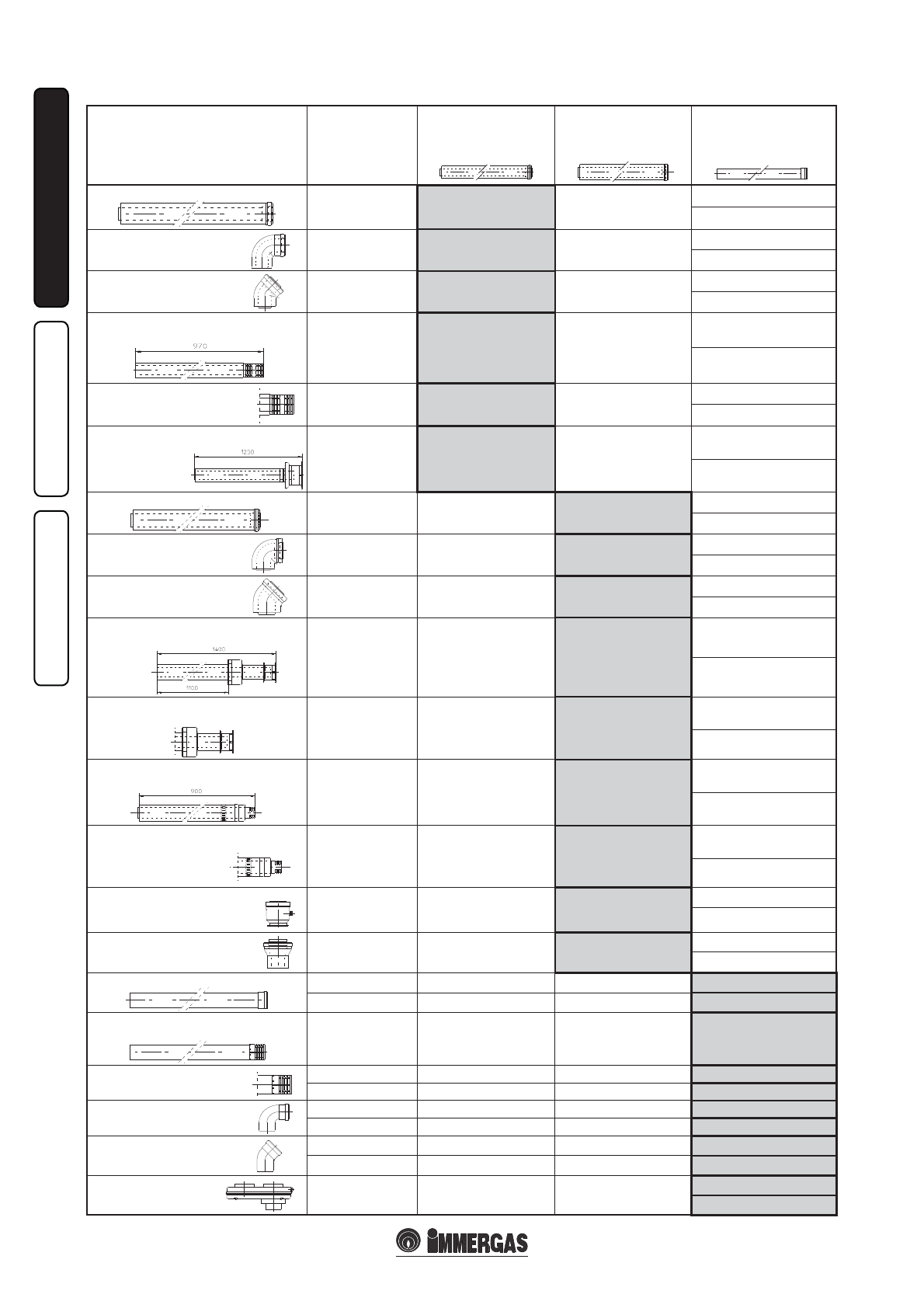

Таблицы факторов сопротивления и эквивалентных длин.

ТИП ДЫМОХОДА

Фактор

Сопротивления

(R)

эквивалентная в

метрах концентрической

трубе

Ø 60/100

эквивалентная в

метрах концентрической

трубе

Ø 80/125

Длина

эквивалентная
в метрах трубе

Ø 80

Концентрическая труба Ø 60/100 м 1

Всасывание и

Дымоудаление 16,5

1 м

2,8 м

Всасывание 7,1 м

Дымоудаление 5,5 м

Изгиб 90° концентрический
Ø 60/100

Всасывание и

Дымоудаление 21

1,3 м

3,5 м

Всасывание 9,1 м

Дымоудаление 7,0 м

Изгиб 45° концентрический
Ø 60/100

Всасывание и

Дымоудаление 16,5

1 м

2,8 м

Всасывание 7,1 м

Дымоудаление 5,5 м

Вывод с концентрическим горизонтальным
всасыванием/дымоудалением Ø 60/100

Всасывание и

Дымоудаление 46

2,8 м

7,6 м

Всасывание 20 м

Дымоудаление 15 м

Вывод концентрического
горизонтального всасывания/
дымоудаления Ø 60/100

Всасывание и

Дымоудаление 32

1,9 м

5,3 м

Всасывание 14 м

Дымоудаление 10,6 м

Вывод концентрического вертикального
всасывания/дымоудаления
Ø 60/100

Всасывание и

Дымоудаление 41,7

2,5 м

7 м

Всасывание 18 м

Дымоудаление 14

Концентрическая труба Ø 80/125 м 1

Всасывание и

Дымоудаление 6

0,4 м

1,0 м

Всасывание 2,6 м

Дымоудаление 2,0 м

Изгиб 90° концентрический
Ø 80/125

Всасывание и

Дымоудаление 7,5

0,5 м

1,3 м

Всасывание 3,3 м

Дымоудаление 2,5 м

Изгиб 45° концентрический
Ø 80/125

Всасывание и

Дымоудаление 6

0,4 м

1,0 м

Всасывание 2,6 м

Дымоудаление 2,0 м

Вывод с концентрическим вертикальным
всасыванием/дымоудалением Ø 80/125

Всасывание и

Дымоудаление 33

2,0 м

5,5 м

Всасывание 14,3 м

Дымоудаление 11,0 м

Вывод концентрического вертикального
всасывания/дымоудаления Ø 80/125

Всасывание и

Дымоудаление 26,5

1,6 м

4,4 м

Всасывание 11,5 м

Дымоудаление 8,8 м

Вывод с концентрическим горизонтальным
всасыванием/дымоудалением Ø 80/125

Всасывание и

Дымоудаление 39

2,3 м

6,5 м

Всасывание 16,9 м

Дымоудаление 13 м

Вывод концентрического
горизонтального всасывания/
дымоудаления Ø 80/125

Всасывание и

Дымоудаление 34

2,0 м

5,6 м

Всасывание 14,8 м

Дымоудаление 11,3 м

Концентрический переходник
с Ø 60/100 на Ø 80/125 со сбором
конденсата

Всасывание и

Дымоудаление 13

0,8 м

2,2 м

Всасывание 5,6 м

Дымоудаление 4,3 м

Концентрический переходник
с Ø 60/100 на Ø 80/125

Всасывание и

Дымоудаление 2

0,1 м

0,3 м

Всасывание 0,8 м

Дымоудаление 0,6 м

Труба Ø 80 м 1 (с изоляцией и без изоляции)

Всасывание 2,3

0,1 м

0,4 м

Всасывание 1,0 м

Дымоудаление 3

0,2 м

0,5 м

Дымоудаление 1,0 м

Вывод с всасыванием Ø 80 м 1
(с изоляцией и без изоляции)

Всасывание 5

0,3 м

0,8 м

Всасывание 2,2 м

Вывод с всасыванием Ø80
Вывод с дымоудалением Ø 80

Всасывание 3

0,2 м

0,5 м

Всасывание 1,3 м

Дымоудаление 2,5

0,1 м

0,4 м

Дымоудаление 0,8 м

Изгиб 90° Ø 80

Всасывание 5

0,3 м

0,8 м

Всасывание 2,2 м

Дымоудаление 6,5

0,4 м

1,1 м

Дымоудаление 2,1 м

Изгиб 45° Ø 80

Всасывание 3

0,2 м

0,5 м

Всасывание 1,3 м

Дымоудаление 4

0,2 м

0,6 м

Дымоудаление 1,3 м

Раздвоенная параллель
Ø 80 от Ø 60/100 до Ø 80/80

Всасывание и

Дымоудаление 8,8

0,5 м

1,5 м

Всасывание 3,8 м

Дымоудаление 2,9 м
