10 - RU

Примечание:

 во время установки дымохода,

необходимо устанавливать через каждые 3
метра монтажный хомутик с клинышком.

• Внешняя решётка.

Примечание:

 в целях

безопасности рекомендуется не загоражи-
вать даже временно вывод всасывания/
дымоудаления бойлера.

Вер тика льный комплект с а люминиев ой
черепицей Ø 80/125.

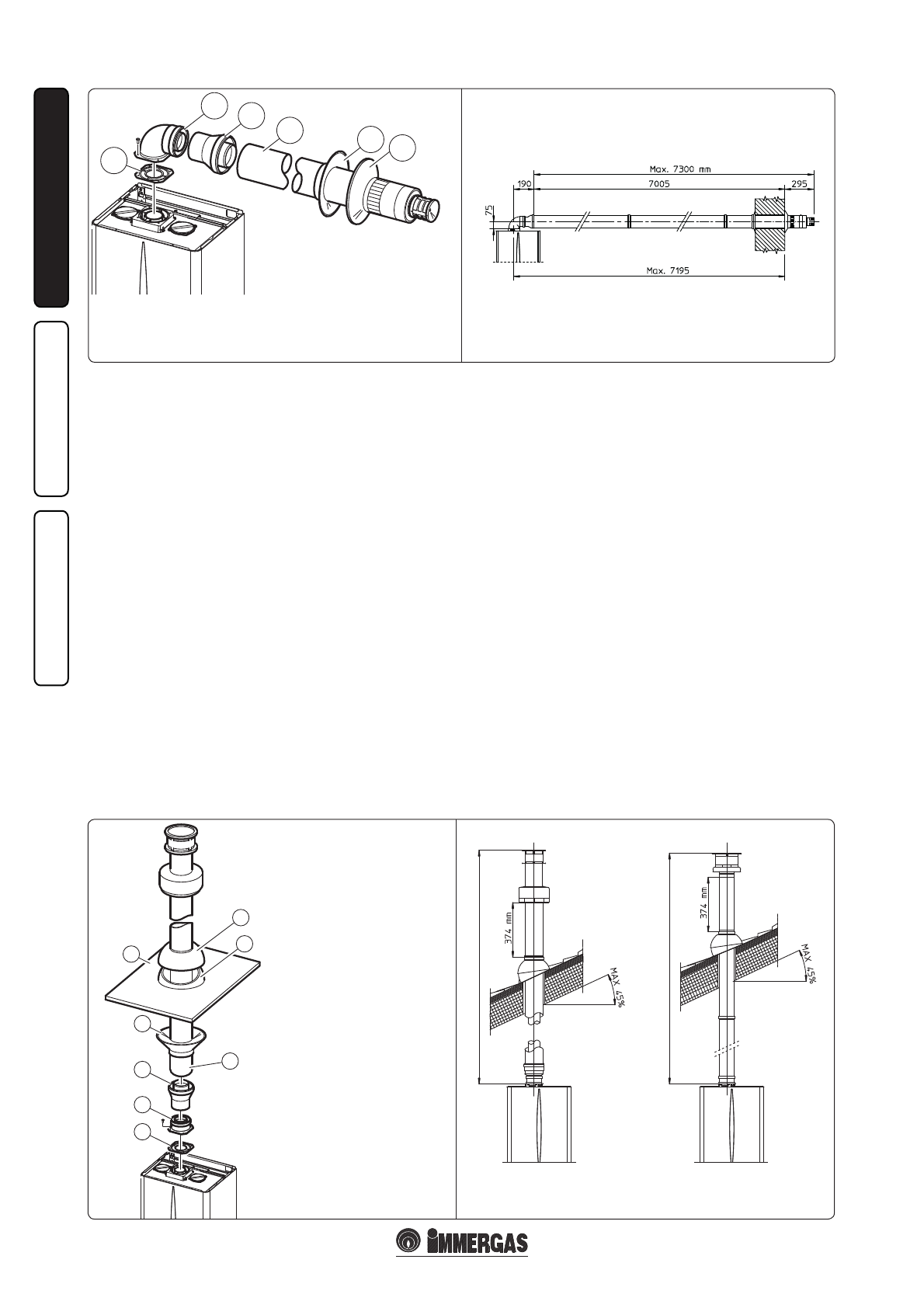

 Установка комплекта

(Илл.  1-23): ус т а новить концент риче ский
фланец (2) на центральном отверстии бойлера,
вставляя сальник (1) и завинтить болтами,
входящим в комплект. Подсоединить переход-
ник (3) гладкой стороной («папа») в горловину
(«мама») концентрического фланца (2). Уста-
новка искусственной алюминиевой черепицы.
Заменить на черепице алюминиевую пластину
(5), моделируя её таким образом, чтобы произ-
вести отвод для дождевой воды. Установить на
алюминиевой черепице стационарный полущит
(7) и ввести трубу всасывания/дымоудаления
(6). Подсоединить концентрический выход Ø
80/125 с гладкой стороны (6) («папа»), в горло-
вину переходника («мама») (3) (с уплотнителями
с кромкой) до установки в фальц, проверяя,
что подсоединили шайбу (4), таким образом,
достигается соединение элементов, входящих в
состав комплекта, и необходимое уплотнение.

•  Соединение сцеплением насадок удлинителей

и концентрический колен. Для того чтобы
установить насадки удлинители с помощью
сцепления на другие элементы выхлопной
системы, необходимо провести следующие
операции: подсоединить концентрическую
трубу или концентрическое колено с гладкой
стороны («папа») в горловину («мама») (с
уплотнителем кромкой) на предварительно
установленный элемент до упора, при этом
достигается соединение элементов, входящих
в состав комплекта, и необходимое уплотнение.

Внимание:

 когда нео бходимо укоротить

выхлопную трубу и/или концентрическую
насадку удлинитель, необходимо иметь в виду
что внутренний дымоход, должен всегда на 5
мм выступать относительно внешнего.

Этот особый вывод позволяет производить
дымоудаление и всасывание воздуха, необходи-
мое для сгорания, в вертикальном положении.

П р и м е ч а н и е :

  в е р т и к а л ь н ы й   к о м п л е к т

Ø 80/125 с алюминиевой черепицей позволяет
установку на террасы и крыши с максималь-
ным уклоном 45% (25°) при этом должно быть
всегда соблюдено расстояние между верхней
крышкой и полущитом (374 мм).

Вертикальный комплект данной конфигура-
ции быть удлинен до

максимального значения

12200 мм

 вертикального и прямолинейного,

включая вывод (Илл. 1-24). Данная конфигу-
рация соответствует фактору сопротивления
равному 100. В этих случаях необходимо
подать запрос на соответствующие насадки.

Для вертикального дымоудаления может быть
использован вывод Ø 60/100, с концентрическим
фланцем код. 3.011141 (продаётся отдельно).
Должно быть всегда соблюдено расстояние
между верхней крышкой и полущитом (374 мм).

Вертикальный комплект данной конфигура-
ции быть удлинен до

максимального значения

12200 мм

 вертикального и прямолинейного,

включая вывод (Илл. 1-24).

Комплект с епаратора Ø 80/80.

 Комплект

сепаратора Ø 80/80, позволяе т ра зделить
дымоотводы и каналы всасывания, согласно
схеме указанной на иллюстрации. С трубы (S)
выводятся продукты сгорания. С трубы (A)
всасывается воздух, необходимый для горения.
Канал всасывания (А) может быть установлен
независимо от центрального канала (S) по ле-
вую или по правую сторону. Оба канала могут
быть направлены в любом направлении.

В комплект входят:
 1

- Уплотнитель

(1)

1  -  Концентрический изгиб Ø 60/100 (2)

1  -  Переходник Ø 60/100 для Ø 80/125 (3)

1  -  Концентрический выход всас./

дымоудвления Ø 80/125 (4)

1  -  Внутренняя белая шайба (5)

1  -  Внутренняя серая шайба (6)

В комплект входят:
 1

- Уплотнитель

(1)

 1

- Концентрический

фланец

«мама» (2)

  1  -  Переходник Ø 60/100 для

Ø 80/125 (3)

 1

- Шайба

(4)

  1  -  Алюминиевая черепица (5)
 1

- Концентрическая

труба

всас./дымоудвления
Ø 80/125 (6)

  1  -  Неподвижный полущит (7)
  1  -  Подвижный полущит (8)

МА

К

СИМА

ЛЬНАЯ ДЛИНА  4700

m

m

МА

К

СИМА

ЛЬНАЯ ДЛИНА  12200

m

m
