1-13

1-12

1-11

1-14

1-15

У

С

Т

А

Н

О

ВЩИК

П

О

ЛЬ

З

О

В

А

ТЕ

ЛЯ

ТЕХНИК

7 - RU

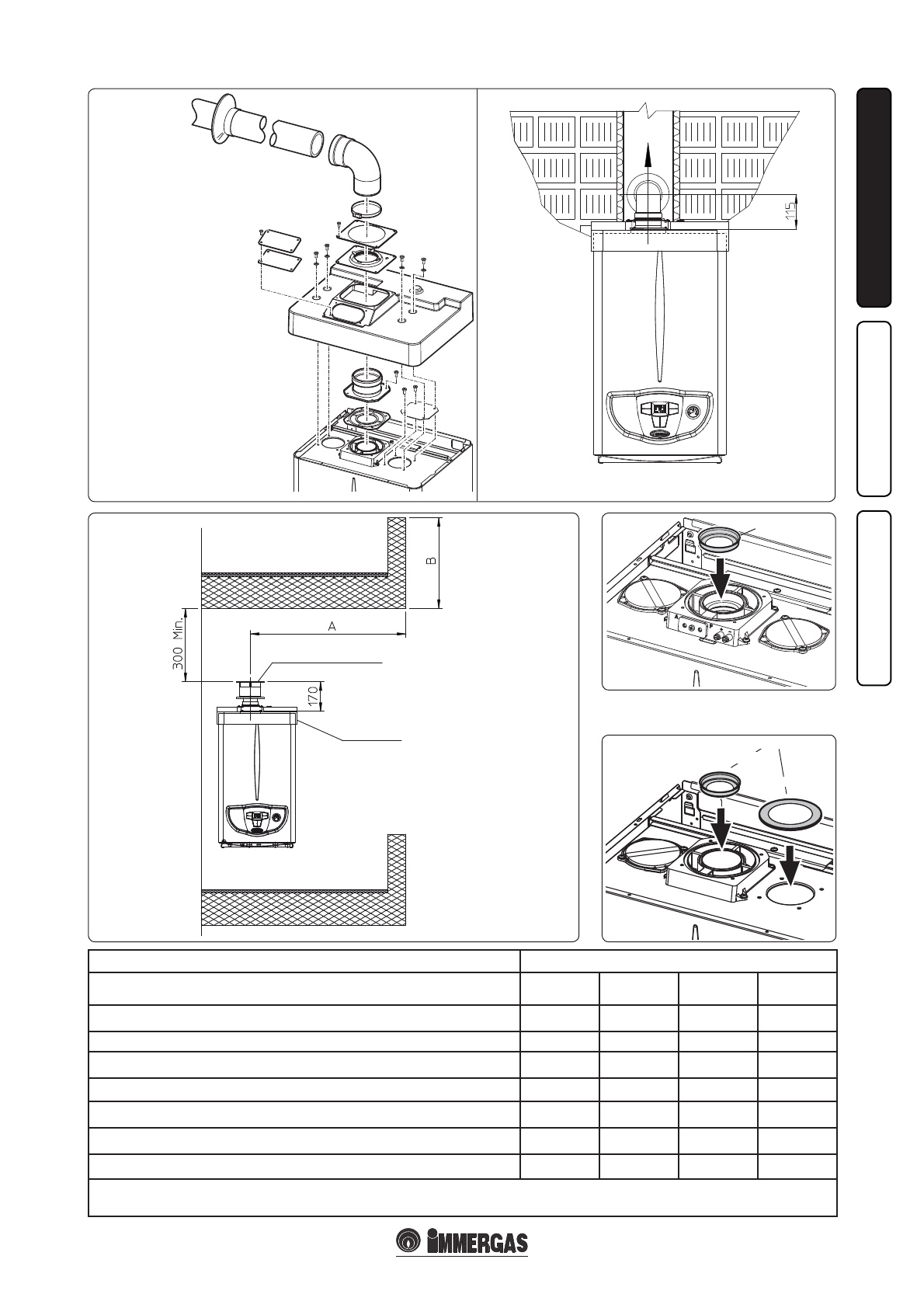

Комплект защитного кожуха
включает в себя:
 N° 1 Термоформованный

защитный кожух

 N° 1 Пластинка блокирования

сальников

 N° 1 Сальник
 N° 1 Хомутик


затягивающий

сальник

 N° 1 Пластинка закрывающая

всасывающее отверстие

Выводной комплект включает
в себя:
 N° 1 Сальник
  N°  1  Выхлопной фланец Ø 80
  N°  1  Изгиб 90° Ø 80
  N°  1  Выхлопная труба Ø 80
 N° 1 Шайба

Диафрагма

Вид установки

(длина канала в метрах)

Ø 38

Ø 40

Ø 42,5

БЕЗ

Концентрический горизонтальный комплект Ø 60/100

От 0 до 0,5

От 0,5 до 1,5

-

От 1,5 до 3,0

Концентрический вертикальный комплект Ø 60/100

От 0 до 2,2

От 2,2 до 3,7

-

От 3,7 до 4,7

Концентрический горизонтальный комплект Ø 80/125

От 0 до 0,5

От 0,5 до 4,6

-

От 4,6 до 7,4

Концентрический вертикальный комплект Ø 80/125

От 0 до 5,4

От 5,4 до 9,5

-

От 9,5 до 12,2

Вертикальный комплект сепаратора Ø 80 без изгибов

* От 0 до 20

* От 20 до 40

** От 0 до 22 ** От 22 до 33

Горизонтальный комплект сепаратора Ø 80 с двумя комплектами

* От 0 до 16

* От 16 до 35

** От 0 до 17 ** От 17 до 28

Комплект прямого всасывания и дымоудаления Ø 80 в конфигурации B

22

От 0 до 0,5

-

От 0,5 до 15

-

*

Настоящие значения максимальной длины учитываются на всасывании с 1 метром трубы дымоудаления.

**  Настоящие значения максимальной длины учитываются на дымоудаление с 1 метром трубы на всасывании и 1 диафрагмой Ø 47 на отверстии всасывания.

ВЕРТИКАЛЬНЫЙ ВЫВОДНОЙ
КОМПЛЕКТ ДЛЯ ПРЯМОГО ВЫБРОСА

К О М П Л Е К Т   З А Щ И Т Н О Г О
КОЖУХА ВСАСЫВАНИЯ

ДИАФРАГМА

ДИАФРАГМА

Дымоудаление

Всасывание
