•  Насадки удлинители для комплекта сепара-

тора Ø 80/80. Максимальная прямолинейная
протяжённость (без изгибов) в вертикальном
направлении, которая используется для труб
дымохода и вытяжки. при Ø80 равняется 40
метрам на всасывании и 1м на дымоудале-
нии. Настоящая полная длина соответствует
фактору сопротивления равному 100. Ис-
пользуемая полная длина, получаемая при
складывании длин труб Ø 80 всасывания
и дымоудаления, может достигну ть мак-
симальных величин, приведённых далее в
таблице. Если необходимо использовать

ком-

плектующие или смешанные компоненты

(например, переход от сепаратора Ø 80/80 на
концентрическую трубу), можно рассчитать
максимально достижимое протяжение, ис-
пользуя фактор сопротивления для каждого
компонента или его эквивалентную длину.
Сумма настоящих факторов сопротивления
не должна превышать 100.

• Потеря температуры в дымовых каналах.

Во избежание проблем конденсирования
выхлопных газов на выхлопной трубе Ø 80,
вызванное охлаждением через стенки, не-
обходимо

ограничить длину нормальной вы-

хлопной трубы до 5 метров (Илл. 1-28).

 Если

необходимо покрыть большие расстояния,
необходимо использовать изолированные
трубы Ø 80 (смотреть главу комплекта изо-
лированного сепаратора Ø 80/80).

Примечание:

 время установки дымохода Ø

80 , необходимо устанавливать через каждые
3 метра монтажный хомутик с клинышком.

И з ол и р ов а н н ы й   к о м п л е к т   с е п а р а т о р а
Ø  80/80.

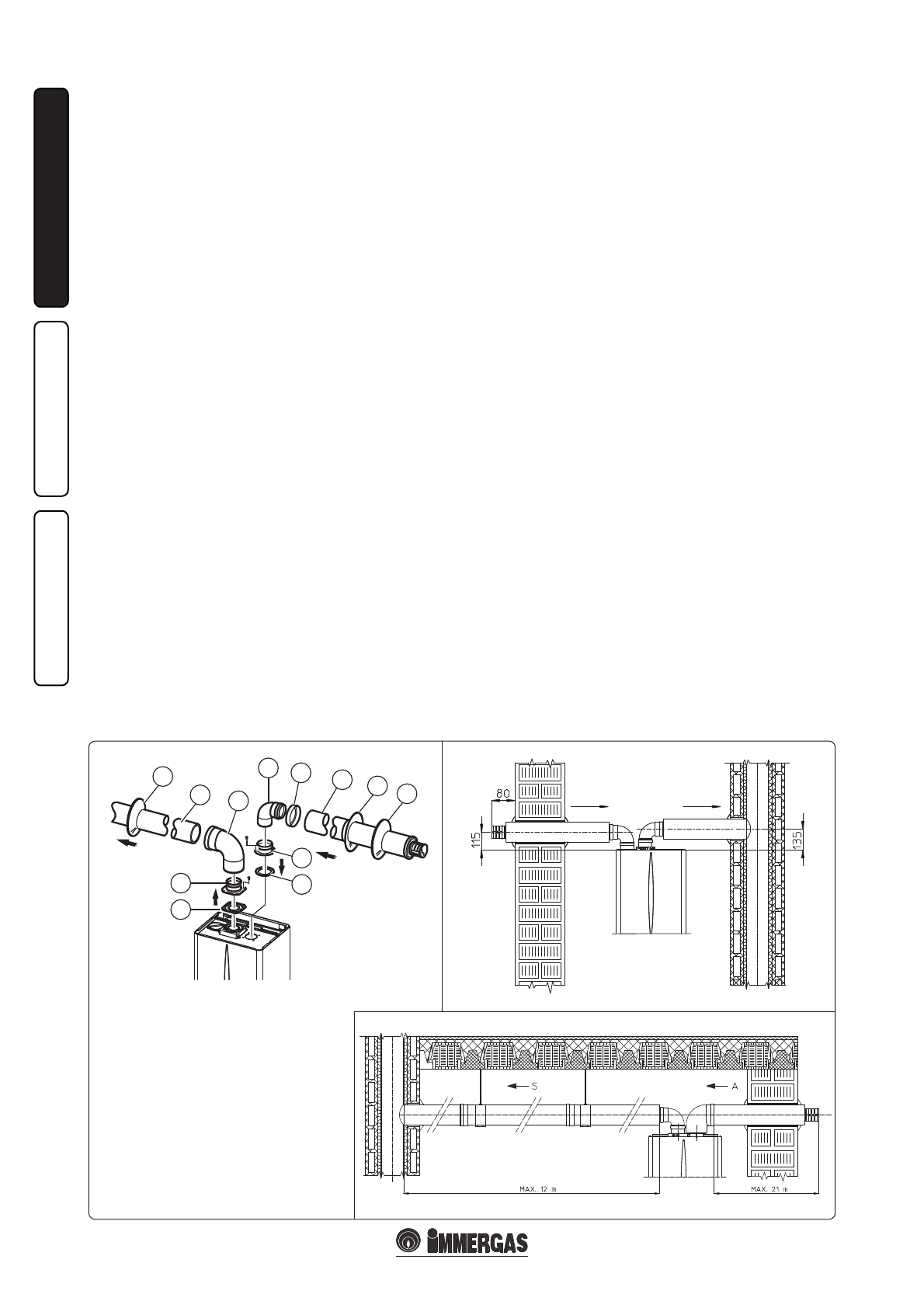

 Установка комплекта (Илл. 1-29):

установить фланец (4) на центральном отвер-
стии бойлера, вставляя сальник (1) и завинтить
болтами с шестиугольной шляпкой и плоским
наконечником, входящими в комплект. Снять
плоский фланец с бокового отверстия относи-

тельно центрального (по необходимости) и за-
менить его на фланец (3) устанавливая сальник
(2) уже установленный на бойлере и закрутить
саморежущими винтами, входящими в осна-
щение. Установить и провести заглушку (6)
на изгиб (5) с гладкой стороны («папа»), за-
тем закрепить изгибы (5) с гладкой стороной
(«папа») в горловину фланца (3). Подсоединить
изгиб (11) гладкой стороной («папа») в горло-
вину («мама») фланца (4). Установить вывод
всасывания (7) с гладкой стороны («папа»), в
горловину изгиба (5) до упора, убедиться, что
установлены шайбы (8 и 9), которые обеспе-
чивают правильную установку между трубой
и стеной, затем закрепить заглушку (6) на вы-
ходе (7). Подсоединить выхлопную трубу (10) с
гладкой стороны («папа»), в горловину изгиба
(11) до упора, убедиться, что уже установлена
шайба (8), которая обеспечивает правильную
установку между трубой и дымоходом.

•  Соединение сцеплением труб насадок и колен.

Для установки насадок методом сцепления
на другие элементы выхлопной системы, не-
обходимо произвести следующие операции:
подсоединить концентрическую трубу или
концентрическое колено с гладкой стороны
(«папа») в горловину («мама») (с уплотните-
лем кромкой) на предварительно установлен-
ный элемент до упора, при этом достигается
соединение элементов, входящих в состав
комплекта, и необходимое уплотнение.

•  Изолирование комплекта сепаратора. При на-

личии проблем конденсирования выхлопных
газов на канала дымоудаления или на внешней
поверхности труб всасывания, Immergas по
заказу предоставляет изолированные трубы
всасывания и дымоудаления. Изолирование
может быть необходимым на выхлопной тру-
бе, по причине большой потери температуры
дыма во время прохождения. Изолирование
може т быть нео бходимым на выхлопной

трубе, так как входящий воздух (если доста-
точно холодный) может понизить температуры
внешний поверхности трубы до точки росы
воздуха помещения, в которой находиться. На
иллюстрациях (Илл. 1-30 и 1-31) приведены
различные применения изолированных труб.

  Изолированные трубы состоят из концен-

трической трубы с внутренним диаметром
80 и с внешним диаметром 125 с воздушной
прослойкой. Технически невозможно уста-
новить у изолированных колена Ø 80, так
как этого не позволяют габаритные размеры.
Возможна установка одного изолированного
колена, выбирая кана л всасывания или
дымоудаления. Если изолированно колено
всасывания, необходимо установить фланец
колена до упора на фланец дымоудаления,
таким образом, устанавливаются на одну
высоту выходы всасывания и дымоудаления.

•  Потеря температуры в изолированных дымо-

вых каналах. Во избежание проблем конденси-
рования выхлопных газов на изолированной
выхлопной трубе Ø 80, вызванное охлаждени-
ем через стенки, необходимо

ограничить длину

нормальной выхлопной трубы до 12 метров

. На

иллюстрации (Илл. 1-31) приведён типичный
слу чай изолирования, кана л всасывания
короткий и канал дымоудаления длинный
(свыше 5 м). Изолирован весь канал всасы-
вания во избежание конденсации влажного
воздуха помещения, в котором находиться
бойлер соприкасаясь с охлаждённой трубой,
воздуха, поступающего снаружи. Изолирован
весь канал дымоудаления, за исключением ко-
лена на выходе с раздвоителя, для уменьшения
потерь тепла канала, избегая, таким образом,
формирования конденсата дымов.

Примечание:

 во время установки дымохода,

необходимо устанавливать через каждые 2
метра монтажный хомутик с клинышком.

В комплект входят:
  1  -  Выводной сальник (1)
  1  -  Герметичный уплотнитель фланца (2)
  1  -  Гнездовой фланец всасывания (3)
  1  -  Гнездовой фланец дымоудаления (4)
  1  -  Изгиб 90° Ø 80 (5)
  1  -  Заглушка трубы (6)
  1  -  Изолированный вывод всасывания Ø 80 (7)
 N°2  -  Внутренние белые шайбы (8)
  1  -  Внутренняя серая шайба (9)
  1  -  Изолированная выхлопная труба Ø 80 (10)
  1  -  Изгиб 90° концентрический Ø 80/125 (11)
