1.7 СИСТЕМЫ

ДЫМОУДАЛЕНИЯ

IMMERGAS.

Immergas поставляет отдельно от бойлеров,
р а з л и ч н ы е   р е ш е н и я   д л я   у с т а н о в к и
всасывания - дымоудаления, без которых
бойлер не может работать.

Внимание: Бойлер должен быть установлен
только вместе с оригинальным устройством
для всасывания воздуха и дымоудаления
Immergas. Данное устройство обозначено
специальной идентификационной меткой:
«только для конденсационных котлов».

Выхлопные трубы не должны соприкасаться
или проходить вблизи с воспламеняющимися
материалами, а также, не должны пересекать
строительные структуры или стены из вос-
пламеняющихся материалов.

В последующих параграфах приведено под-
робное описание имеющихся комплектов.

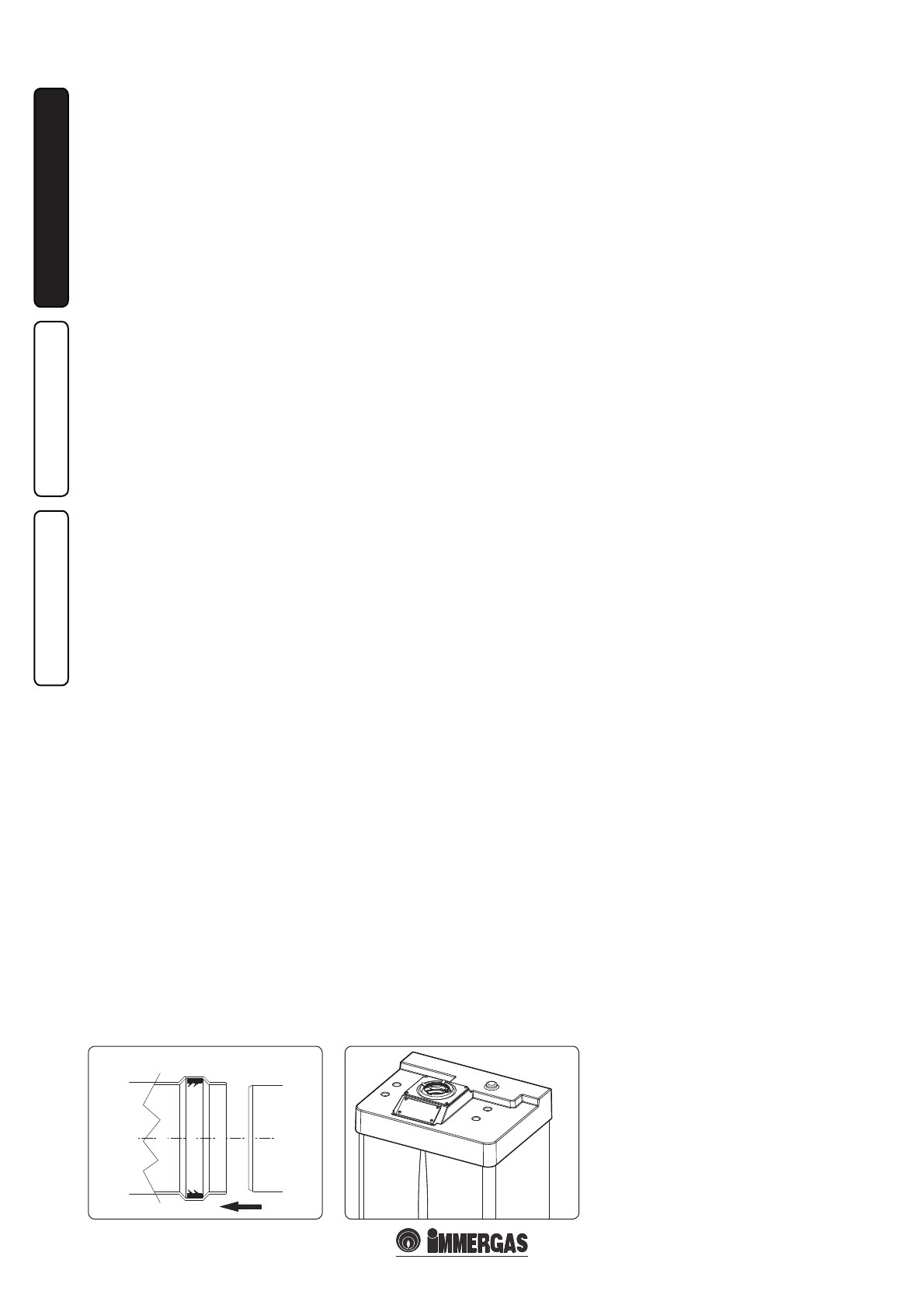

Установка уплотнителей с двойной кромкой
delle guarnizioni a doppio labbro.

Для пра-

вильной установки уплотнителей с кромкой
на колена и удлинители, необходимо следо-
вать направлению монтажа (Илл. 1-9).

•  Факторы сопротивления и эквивалентные

длины. Каждый компонент системы вывода
газов имеет Фактор Сопротивления полу-
ченный при пробных испытаниях и приве-
дённый в нижеуказанной таблице.

Фактор

Сопротивления

 отдельного компонента

зависит от типа бойлера, на который он
устанавливается и является безразмерной
величиной. Фактор зависит от температуры
вещества, которое протекает в его внутрен-
ней структуре, и изменяется в зависимости
от того, происходит ли всасывание воздуха
или дымоуда ления. Каждый отдельный
компонент имее т сопротивление, соот-
ветствующее определённому значению в
метрах трубы такого же диаметра; так назы-
ваемой

эквивалентной длине

, получаемой

от соотношения между соответствующими
Факторами Сопротивления.

Все бойлеры

имеют максимальный фактор сопротив-
ления, полу чае мый опытным пу тё м со
значением 100

. Максимально допустимый

Фа к тор С опр отивления с о отв е тс твуе т
обнаруженному сопротивлению при мак-
симально допустимой длине труб с каждой
типологией комплектов выводов. Данная
информация позволяет производить рас-
чёты для проверки возможности создания
различных конфигураций системы вывода
дыма.

1.8  УСТАНОВКА ВО ВНЕШНИХ

ПОМЕЩЕНИЯ В ЧАСТИЧНО
ОГОРОЖЕННОМ МЕСТЕ.

Примечание:

Под частично защищённым

п о м е щ е н и е м ,   п о д р а з у м е в а е т с я   т а к о е
помещение, в котором бойлер не подвергнут
п р я м о м у   в о з д е й с т в и ю   и   п р о н и к а н и ю
атмосферных явлений (дождь, снег, град и
т.д.).

•  Конфигурация типа B с открытой камерой

и с форсированной вытяжкой.

Для настоящей конфигурации необходимо
использовать специальный вывод (входящий
в комплект всасывания для настоящей уста-
новки) который устанавливается на самое
внутреннее отверстие герметичной камеры
бойлера (Илл. 1-12). Всасывание воздуха про-
изводится непосредственно с окружающей
среды, где установлен бойлер и дымоудаление
в вывод дымов в отдельном дымоотводе или
непосредственно наружу.
При настоящей конфигурации, бойлер от-
носится к категории B

22

.

С настоящей конфигурацией:
- в с асыв а ние в озд у х а пр оис ходит непо-

средс твенно из окружающей среды, где
установлен агрегат, который должен быть
установлен и работать, только в постоянно
проветриваемых помещениях;

-  дымоудаление должно быть подсоединено к

отдельному дымоходу или непосредственно
во внешнюю атмосферу.

Должны быть соблюдены действующие тех-
нические нормы.

• Установка комплекта защитного кожуха

(Илл. 1-11).

 Снять с боковых отверстий,

относительно центрального, два колпачка
и уплотнители, затем закрыть левое отвер-
стие всасывания с помощью специальной
пластинки, для этого закрепить её с правой
стороны с помощью двух винтов, входящих
в оснащение. Установить выхлопной фла-
нец Ø 80 на самое вну треннее отверстие
бойлера, используя сальник, входящий в
комплект и закрутить винтами из оснаще-
ния. Установить верхний защитный кожух,
прикрепляя его 4 болтами, входящими в
оснащение и вставляя соответствующие
сальники. Соединить изгиб 90° Ø 80 гладкой
стороной («папа»), в горловину («мама»)
фланца Ø 80 до упора, отрезать сальник в
специальном желобке желаемого диаметра
(Ø 80), провести его по всему изгибу и уста-
новить с помощью пластинки из листового
металла и затянуть с помощью крепёжного
хому тика, входящего в оснащение, у бе-
диться при этом, что закреплены 4 язычка
сальников. Подсоединить выхлопную трубу
с гладкой стороны («папа»), в горловину
(«мама») изгиба 90° Ø 80, проверяя, что
подсоединили соответствующую шайбу,

таким образом, достигается соединение
элементов, входящих в состав комплекта,
и необходимое уплотнение.

•

Соединение сцеплением насадок удлини-
телей. Для того чтобы установить насадки
у д л и н и т ел и   с   п о м ощ ь ю   с ц е п л е н и я   н а
другие элементы выхлопной системы, не-
обходимо провести следующие операции:
Подсоединить трубу или колено с гладкой
стороны («папа») в горловину («мама») (с
уплотнителем с кромкой) на предваритель-
но установленный элемент до упора, при
этом достигается соединение элементов,
входящих в состав комплекта, и необходи-
мое уплотнение.

Максима льно е пр о тяжение выхлопной
трубы.

 Выхлопная труба (как вертикальная,

так и горизонтальная)

может быть увеличена

до максимального размера 12 м прямолиней-
ного участка при помощи изолированных
труб

 (Илл. 1-31). Во избежание проблем

конденсирования выхлопных газов, вызван-
ное охлаждением через стенки, необходимо

ограничить длину норма льной выхлопной
трубы Ø 80 (не изолированной) до 5 метров.

П ри ме р   и н с т а л л я ц и и   с   в е р т и к а л ь н ы м
дымоудалением в частично огороженном
месте.

 Используя вертикальное дымоудале-

ние для прямого выброса продуктов сгорания
необходимо соблюдать минимальную дис-
танцию - 300 мм от вышерасположенного
балкона Высота A + B (всегда относительно
вышестоящего балкона), должна равняет-
ся значению 2000 мм или превышать его
(Илл. 1-13).

•  Конфигурация без комплекта защитного

кожуха (бойлер типа C).

Оставляя монтированной боковую заглушку,
возможно, установить аппарат во внешнем,
частично огороженном месте, без комплекта
защитного кожуха. Установка происходит,
используя горизонта льные концентриче-
ские комплекты всасывания/дымоудаления
Ø 6 0 / 1 0 0   и   Ø 8 0 / 1 2 5 ,   оп и с а н и е   ко т о ры х ,
приведено в параграфе, соответствующему
ус т ановке в з акрытых помещениях. При
настоящей конфигурации, комплект верх-
него защитного кожу ха, гарантирующего
дополнительную защиту, рекомендуется, но
не является обязательным.

Ус т ановка диафр аг мы.

 Для правильной

раб оты б ойлеры нео бходимо ус тановить
на выходе г ерме тичной камеры и пер ед
выхлопной трубой, диафрагму (Илл. 1-14).
Выбор подходящей диафрагма производится
на основании вида трубы и его максималь-
ного протяжения: настоящий расчёт можно
производить с использованием следующих
таблиц:

Примечание:

 диафрагмы предоставляются

серийно вместе с бойлером.

Установка диафрагмы всасывания.

Чтобы

обеспечить нормальную работ у бойлера с
комплектом сепараторов Ø 80 и дымоотводом
длиной > 1 м., необходимо на отверс тии
всасывания герме тичной камеры и перед
каналом всасывании, установить диафрагму
Ø   4 7   ( И л л .   1 - 1 5 ) .   В ы б о р   п о д х о д я щ е й
диафрагма производится на основании вида
тру бы и его максима льного протяжения:
нас тоящий рас чё т можно производить с
использованием следующих таблиц:
