3-3

22 - RU

У

С

Т

А

Н

О

ВЩИК

П

О

ЛЬ

З

О

В

А

ТЕ

ЛЯ

ТЕХНИК

Задержка включения отопления с запроса
термостата помещения и дистанционного
управления.

 Бойлер установлен таким об-

разом, чтобы зажигания происходило сразу
же после запроса. В случае особых установок
(напр. ус тановки разделённые на зоны с
термос татическими моторизированными
клапанами и т.д.) может быть необходима
задержка зажигания.

Задержка включения отопления с

запроса термостата помещения и
дистанционного управления (P8)

Диапазон устанавливаемых
значений

Параметр

0 - 20 (0 - 10 минут)
(01 равняется 30 секундам)

0

(0’)

Задержка включения ГВС.

 Бойлер установ-

лен таким образом, чтобы зажигания проис-
ходило сразу же после запроса ГВС. Если же
на входе в бойлер установлены солнечные
водонагреватели, расстояние бойлера может
быть компенсировано, чтобы горячая вода
достигала точки назначения, устанавливая
необходимое время и проверяя, что вода
достаточно горячая (смотреть Параг. Под-
ключение солнечных панелей).

Солнечный режим (P9)

Диапазон устанавливаемых
значений

Серийная

настройка

0 - 20 секунд

0

Выбор вида газа.

 Установка настоящей функции

служит для настройки бойлера для работы с
правильным видом газа.

Чтобы включить настоящую настройку, в ре-
жиме программирования нажать на кнопку (2)
в течение 4 секунд. Чтобы выйти, вновь нажать
на кнопку (2) в течение 4 секунд.

Выбор вида газа (G1)

Диапазон
устанавливаемых
значений

Серийная

настройка

nG - Метан
lG - СНГ
Ci – Промышленный газ

Равняется

используемому

газу

Мощность зажигания (G2)

Диапазон
устанавливаемых
значений

Серийная

настройка

0 - 70%

Установлено

согласно

заводским

испытаниям

3.6  ПЕРЕВОД БОЙЛЕРА С ОДНОГО

ВИДА ТОПЛИВНОГО ГАЗА НА
ДРУГОЙ.

В том случае, если необходимо перенастроить
аппарат, на газ отличный оттого, что указан на
заводской паспортной табличке, необходимо
запросить специальный комплект, со всем необ-
ходимым для проведения данной модификации,
которая может быть быстро произведена.
Операция по перенастройке на другой тип газа
должна быть произведена квалифицированным
персоналом (например, Авторизированной Сер-
висной Службой компании Immergas).
Для перевода с одного топливного газа на другой
необходимо:
-  отключить напряжения от агрегата;

-  заменить сопла основной горелки, необходимо

установить между подключением газа и со-
плами специальные уплотнительный шайбы,
входящие в комплект;

-  подключить напряжение к агрегату;

-  выбрать при помощи кнопочного пульта бой-

лера, параметр вида газа (G1) и затем выбрать
(

Ng

) если на бойлер поступает Метан или (

Lg

)

если на бойлер поступает СНГ;

-  отрегулировать номинальную тепловую мощ-

ность бойлера;

-  отрегулировать минимальную тепловую мощ-

ность бойлера;

-  отрегулировать минимальную тепловую мощ-

ность на этапе отопления;

-  отрегулировать (при необходимости) макси-

мальную мощность отопления;

-  запечатать устройство регулирования газово-

го расхода (при изменении настройки)

-  после того как была произведена модифика-

ция, установить самоклеющуюся этикетку,
входящую в комплект рядом с заводской па-
спортной табличкой. С помощью несмываю-
щегося фломастера на табличке необходимо
удалить технические данные предыдущего
типа газа.

Данные настройки должны относиться к ис-
пользуемому типа газа, следя указаниям таблиц
(Параг. 3.18).

3.7 НЕОБХОДИМЫЕ

ПРОВЕРКИ,

ПОСЛЕ ПЕРЕХОДА НА ДРУГОЙ
ТИПА ГАЗА.

После того как модификация было произведена
и были установлены сопла нужного диаметра
для типа используемого газа, и было произве-
дено тарирование на установленном давлении,
необходимо проверить, что:
-  отсутствуют порывы пламени в камере сгора-

ния;

-  пламя в горелке не слишком низкое и стабиль-

ное (не отходит от горелки);

-  пробники давления, используемые для тари-

рования полностью закрыты и отсутствует
утечка газа в системе.

Примечание:

 все операции по настройке бойле-

все операции по настройке бойле-

ра должны быть произведены квалифицирован-
ным персоналом (например, Авторизированной
Сервисной Слу жбой компании Immergas).
Тарирование горелки должно быть произведено
цифровым или «U» -образным дифференци-
альным манометром, который подключён к
отводам газового давления, над герметичной
камерой (парт. 9 Илл. 1-33) и на отводе давления
на выходе газового клапан (дет. 4 Илл. 3-3), при-
держиваться давления, приведённого в таблице
(Параг. 3.18) для того вида газа, для которого
предрасположен бойлер.

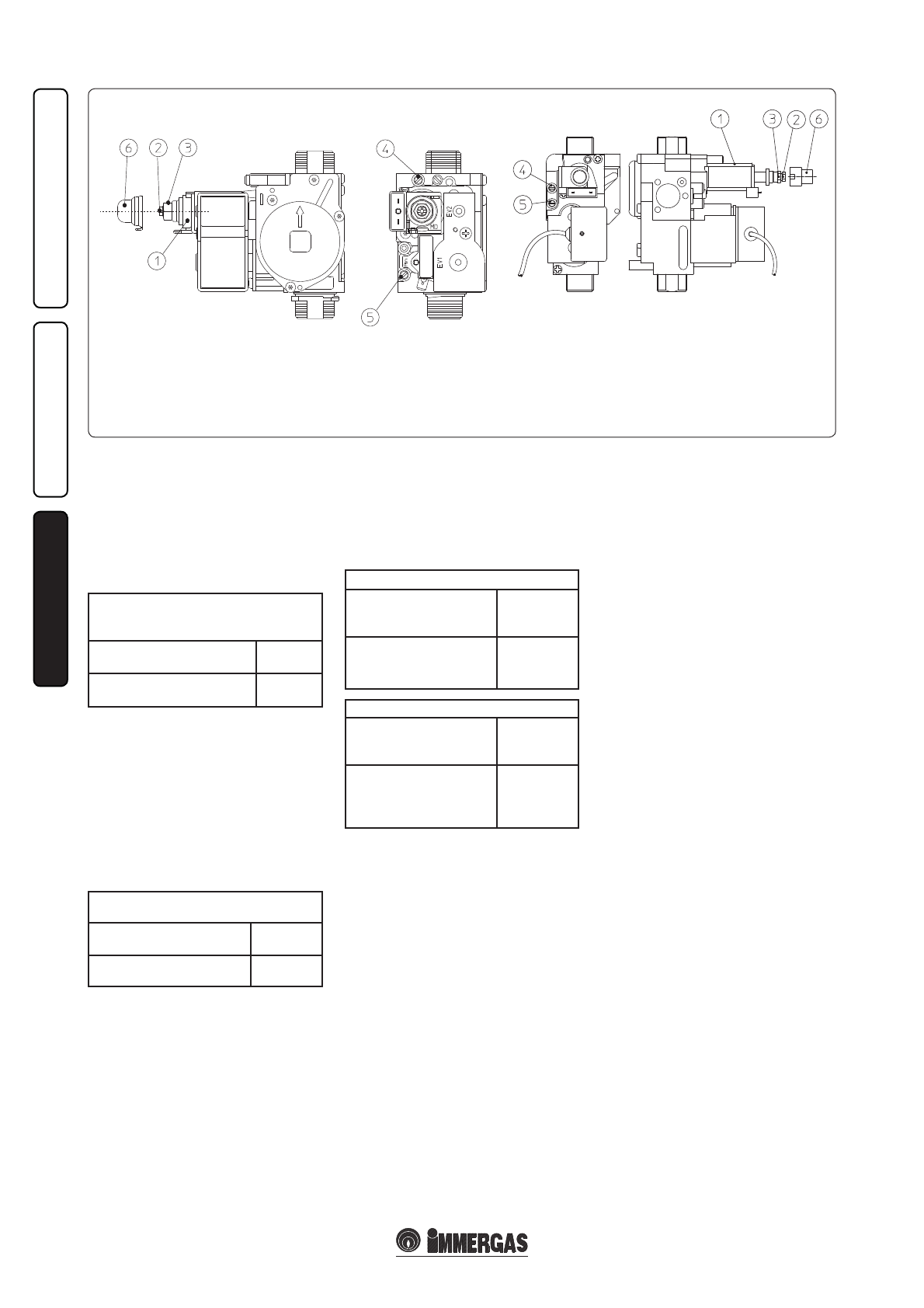

Газовый клапан SIT 845

Условные обозначения:
 1

- Катушка

  2  -  Гайка, регулирующая минимальную мощность
  3  -  Гайка, регулирующая максимальную мощность
  4  -  Точка замера давления на выходе газового клапана
  5  -  Точка замера давления на входе газового клапана
 6

- Защитный

колпачок

Газовый клапан VK 4105 M
