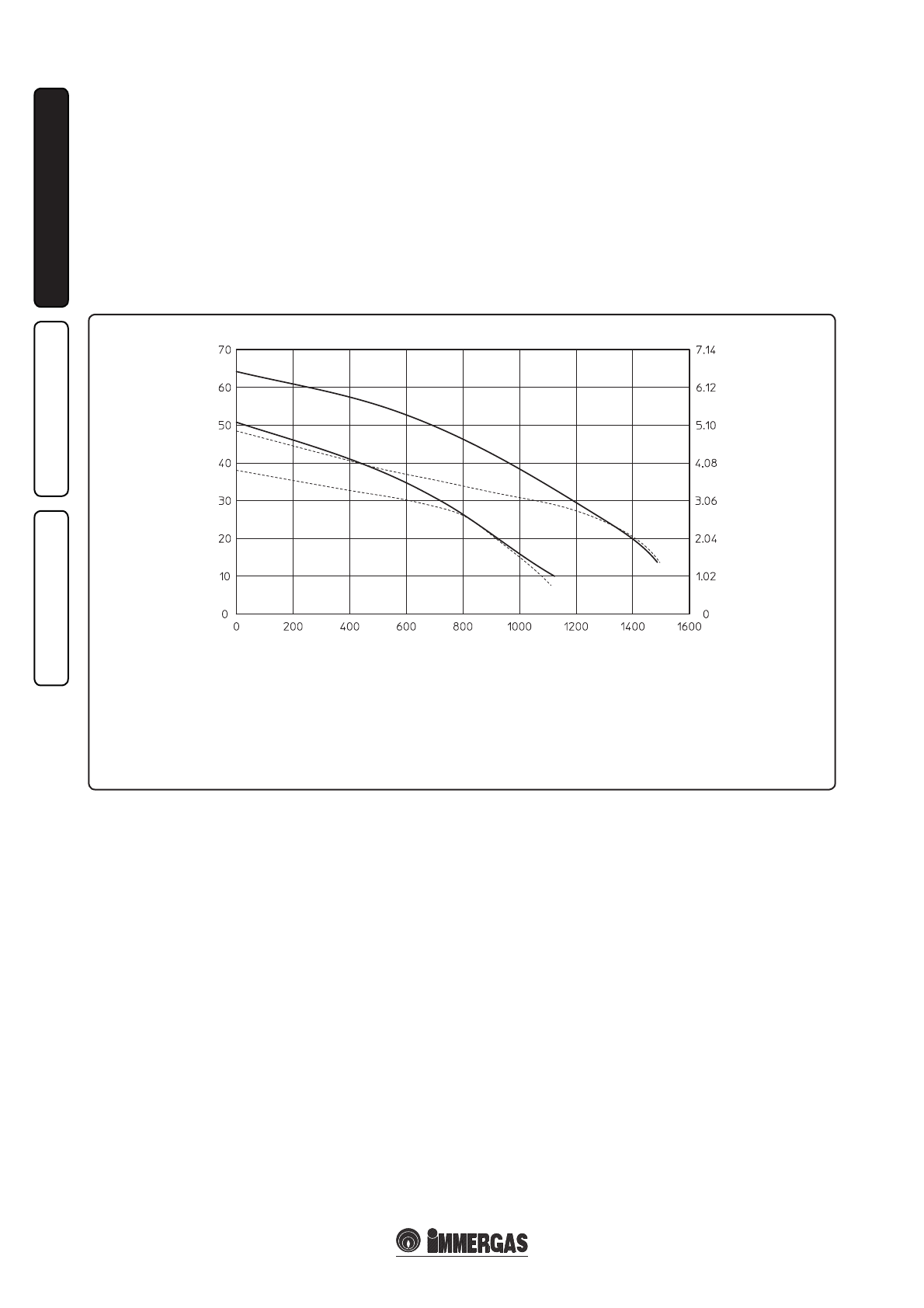

1-32
A
B
C
D
У
С
Т
А
Н
О
ВЩИК
П
О
ЛЬ
З
О
В
А
ТЕ
ЛЯ
ТЕХНИК
14 - RU
1.16 ЦИРКУЛЯЦИОННЫЙ НАСОС.
Бойлеры предоставляются со встроенным цир-
куляционным насосом с электрическим трёх-
позиционным регулятором скорости. Когда на
циркуляционном насосе установлена первая
скорость, бойлер не работает в нормальном
режиме. Для оптимальной работы бойлера на
новых установках рекомендуется (монотруба и
модуль) использовать циркуляционный насос
на максимальной скорости. Циркуляционный
насос уже оснащён конденсатором.
При разблокировании насоса.
Если, после
долгого простоя насос оказывается заблоки-
рованным, необходимо отвернуть переднюю
крышку и провернуть отверткой вал двигате-
ля. Эту операцию следует выполнять с крайней
осторожностью, чтобы не повредить насос.
Настройка Байпаса (дет. 25 Илл. 1-33).
При
необходимости, байпас может быть настроен по
собственным конструктивным требованиям, на
минимум (байпас отключен), или на максимум
(байпас установлен), показанного на следующем
графике (Илл. 1-32). Выполнить настройку
с помощью плоской отвёртки, поворачивая
по часовой стрелке, устанавливается байпас,
против часовой стрелке, байпас отключается.
1.17 КОМПЛЕКТЫ,
ПРЕДОСТАВЛЯЕМЫЕ ПО ЗАКАЗУ.
• Комплект запорных вентилей для отопитель-
ной системы. Конструкция бойлера позволяет
установить запорные вентили на трубе подачи
воды в отопительную систему и на трубе воз-
врата воды из системы. Такая установка очень
удобна с точки зрения работ по техобслужива-
нию, потому что позволяет слить воду из одно-
го бойлера, оставляя при этом ее в системе.
• Комплект дозатора полифосфатов. Дозатор
полифосфатов предотвращает образование
известковых отложений и сохраняет неиз-
менными во времени первоначальные харак-
теристики теплообмена и ГВС. Конструкция
бойлера разработана с учетом возможности
установки дозатора полифосфатов.
• Комплект защитного кожуха. При установки
наружу в частично защищённом месте, с
прямым всасыванием воздуха, необходимо
установить специальную защитную верх-
нюю панель, для правильной работы бой-
лера и для защиты от атмосферных осадков
(Илл. 1-8); при установки во вну тренние
помещение и конфигурации типа В необхо-
димо устанавливать специальный верхний
з ащитный кож у х вме с те с комплектом
дымоудаления.
• Комплект против замерзания с нагреватель-
ными элементами (по заказу). В том случае
если бойлер устанавливается в таких местах,
где температура опускается ниже -5°C и при
недостатке газового питания, агрегат может
не избежать замораживания. Во избежание
замораживания системы ГВС, можно ис-
пользовать комплект против замерзания,
который состоит из электрического нагрева-
тельного элемента, соответствующей кабель-
ной проводки и управляющего термостата.
Вышеуказанные комплекты предоставляются
вместе с инструкционным листом для уста-
новки и эксплуатации.
Н
а
пор (м H
2
O)
Расход (л/ч)
Н
а
пор (кП
а)
Напор, достигаемый в системе.
A = Напор, достигаемый в системе на максимальной скорости с отключенным байпасом
B = Напор, достигаемый в системе на максимальной скорости с подключенным байпасом
C = Напор, достигаемый в системе на второй скорости с отключенным байпасом
D = Напор, достигаемый в системе на второй скорости с подключенным байпасом
