47
Инструкции по установке
3.16 Включение котла
3.16.1 Предпусковой контроль
Перед пуском котла следует убедиться в том, что:
• газоотводный канал и выступающая часть трубы установлены согласно инструкциям:
при включенном котле не должно
быть никаких утечек продуктов сгорания через уплотнения
;
• Котел подключен к электросети с параметрами 230 В и 50 Гц.
• Система должным образом заполнена теплоносителем (давление на манометре - 1÷1,3 бар).
• Возможные отсекающие клапаны в трубах системы отопления открыты.
• газ в сети соответствует газу, на который котел отрегулирован в заводских условиях: в противном случае провести перена
-
ладку котла на соответствующий вид газа (см.
Переналадка котла на другой тип газа и регулировка горелки
на странице
52
). Данная операция должна выполняться квалифицированным персоналом.
• Отсечной кран на газовой магистрали открыт.
• Нет утечки газа.
• Включен внешний общий выключатель, установленный перед котлом.
• Предохранительный клапан 3 бар котла не блокирован.
• Нет утечек воды.
• Насос не заблокирован;
3.16.2 Включение и выключение
Правила включения и выключения котла приведены в разделе
“Инструкции для пользователя”
(смотри
Инструкции для
пользователя
на странице
8
).

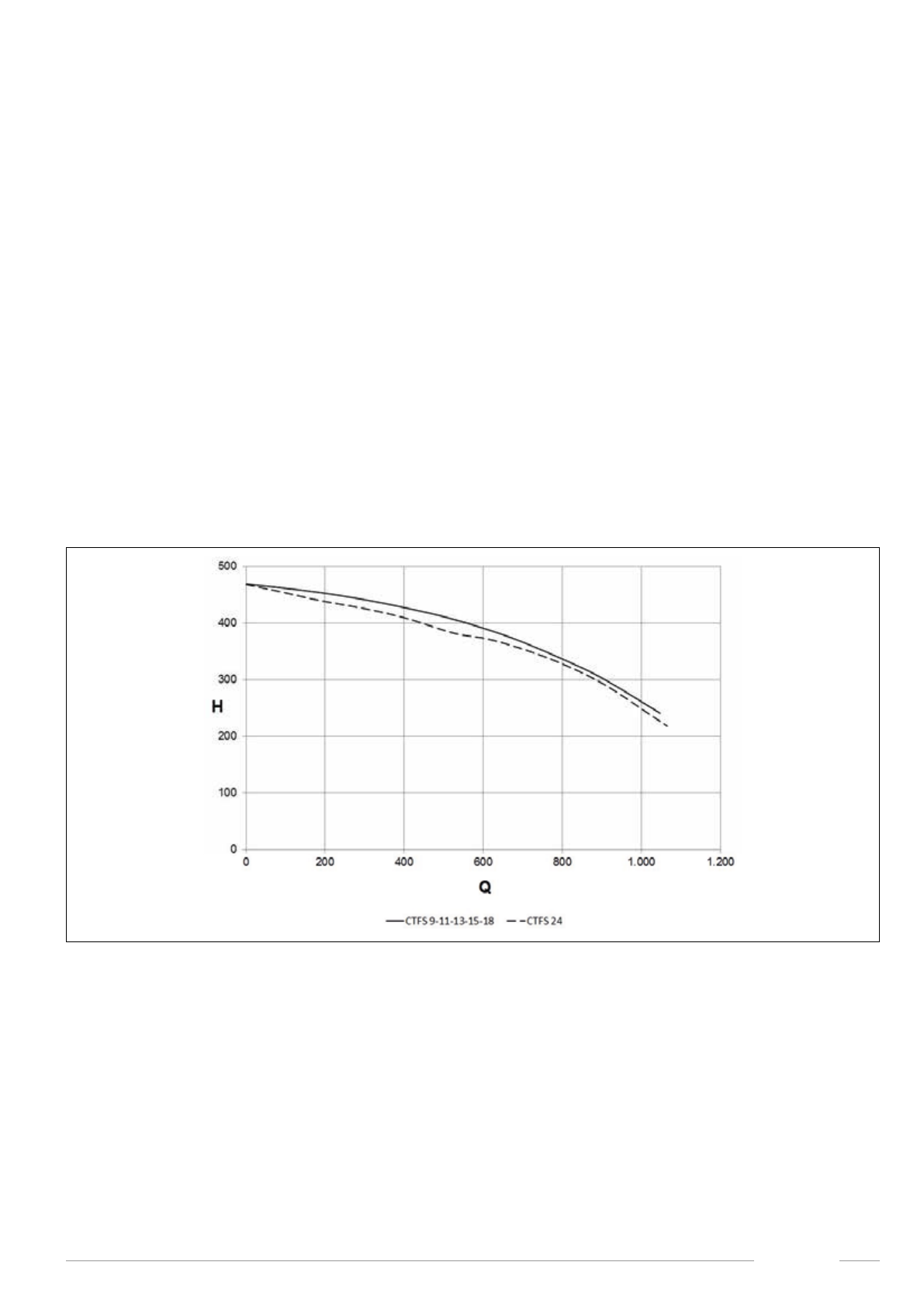

3.17 Располагаемый напор
Рис. 19 Располагаемый напор CTFS
Q
. . . . . . . . . . . . Расход (л/ч)
H
. . . . . . . . . . . . Располагаемый напор (мбар)
