39
Инструкции по установке
3.7 Проверка КПД горения
3.7.1 Режим тестирования ("трубочист")
• В котле предусмотрена функция "трубочист", которая используется для измерения КПД горения в процессе работы и для
регулировки горелки.
• Для активации режима трубочист необходимо одновременно нажать кнопки
- ГВС
и
RESET
и удерживать их на протяже
-
нии 5 с. На ЖК дисплее появится значение тока катушки модуляции (в mA) и символ
.
• Если котел работает в режимах "ЗИМА" или "ТОЛЬКО ОТОПЛЕНИЕ", активируется режим трубочист, котел разожжется и
будет работать на фиксированной предварительно установленной мощности.
• Для выключения этой функции нажать перезапуск [“reset”] или подождать 15 минут.
3.7.2 Измерения
Система коаксиальных труб
Для определения КПД горения следует выполнить следующие операции:
• измерить температуру воздуха для горения через отверстие 1 (см. см. (A) Рис. 16 Примеры мест для контроля дымовых
газов для котлов с герметичной камерой сгорания, укомплектованных трубами со специальными отверстиями).
• измерить температуру дымовых газов и содержание СО2 через отверстие 2 (см. см. (A) Рис. 16 Примеры мест для контроля
дымовых газов для котлов с герметичной камерой сгорания, укомплектованных трубами со специальными отверстиями).
Данные измерения проводить при работающем котле.
Система раздельных труб
Для определения КПД горения следует выполнить следующие операции:
• измерить температуру воздуха для горения через отверстие 2 (см. см. (B) Рис. 16 Примеры мест для контроля дымовых
газов для котлов с герметичной камерой сгорания, укомплектованных трубами со специальными отверстиями).
• измерить температуру дымовых газов и содержание СО2 через отверстие 1 (см. см. (B) Рис. 16 Примеры мест для контроля
дымовых газов для котлов с герметичной камерой сгорания, укомплектованных трубами со специальными отверстиями).
Данные измерения проводить при работающем котле.
ДATЧИK-АНAЛИЗATOP
ДATЧИK-АНAЛИЗATOP

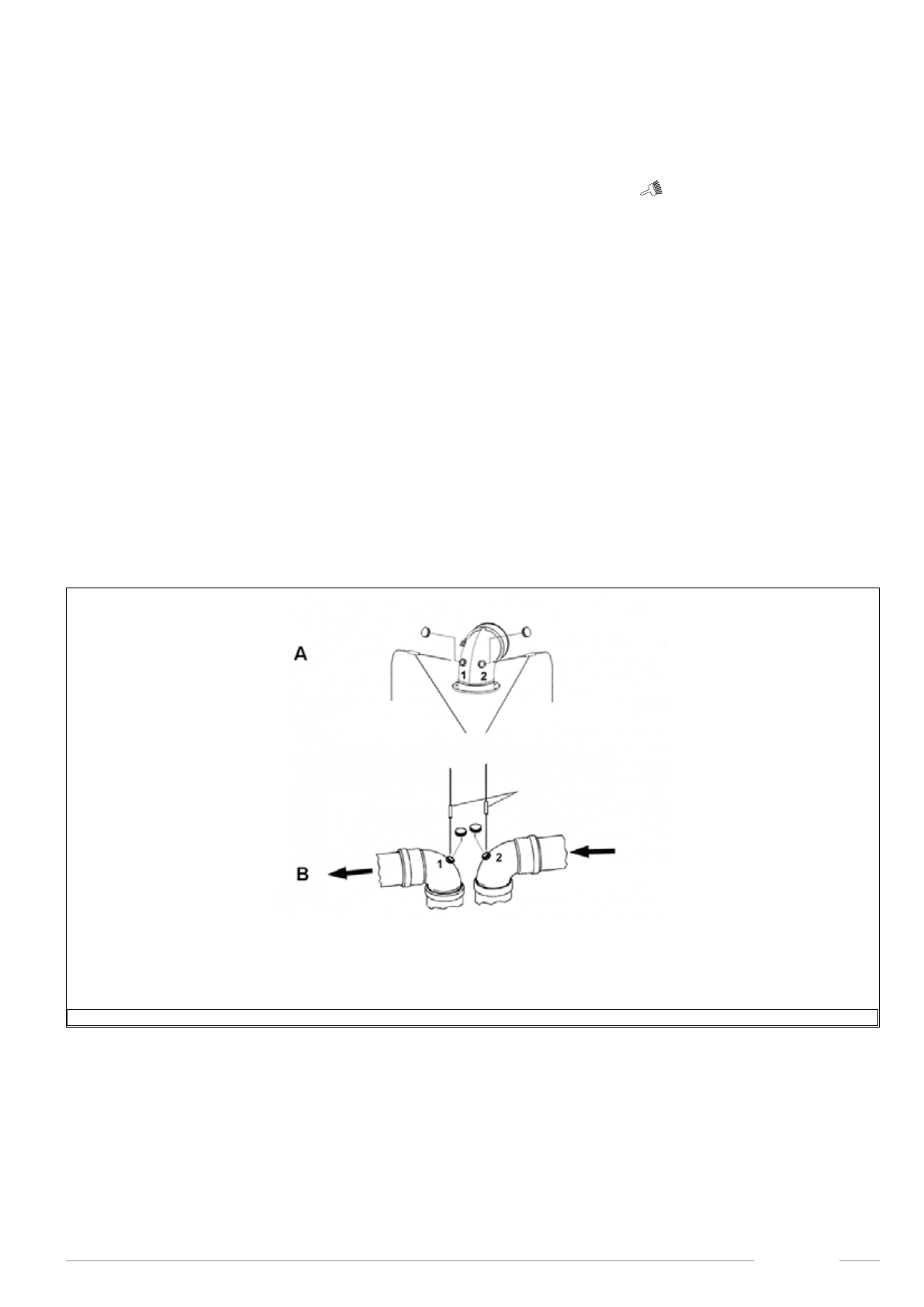

Рис. 16 Примеры мест для контроля дымовых газов
