38

Инструкции по установке

 H   150 mm

500 mm

2

1

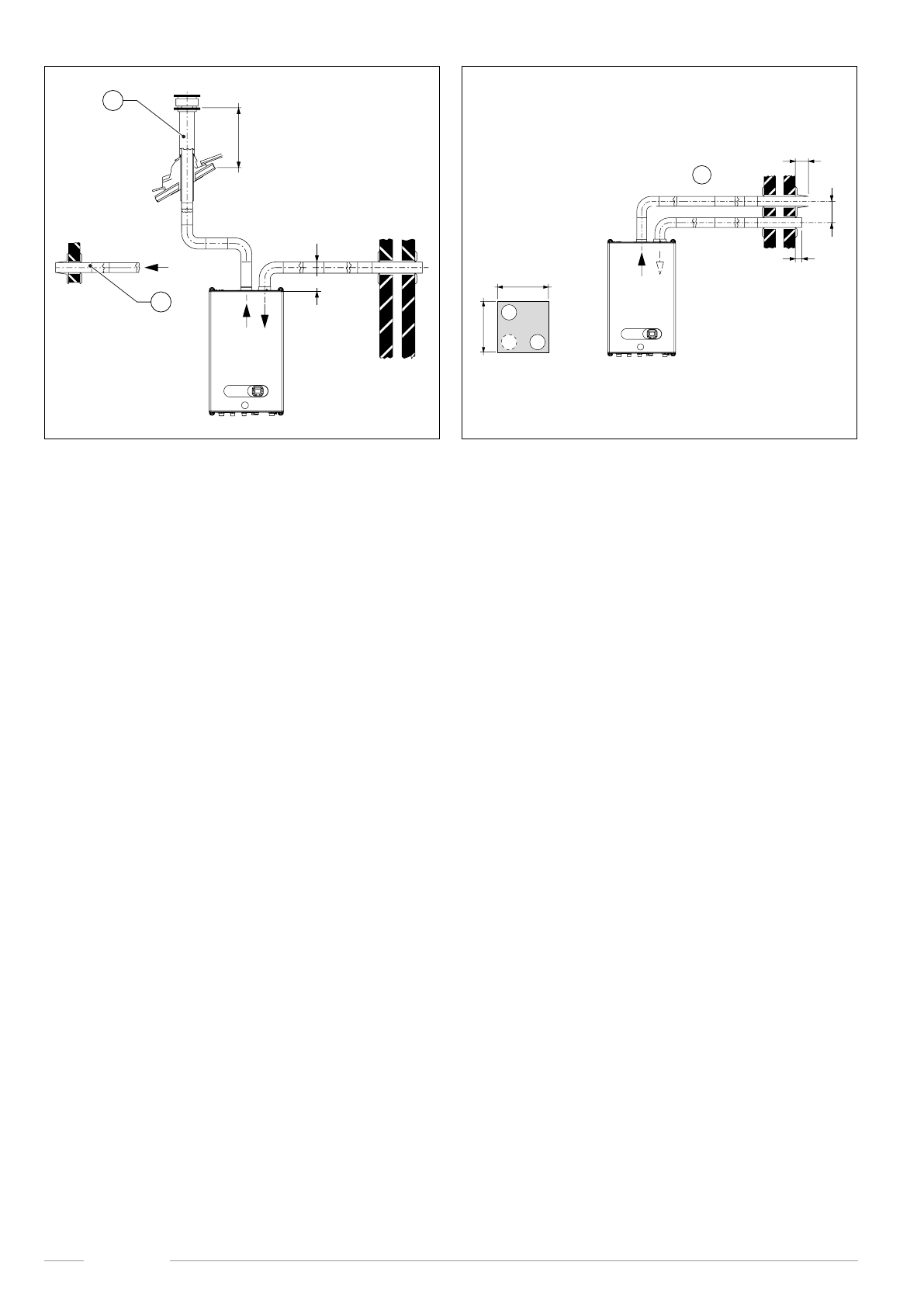

Рис. 14 Примеры системы воздухозабора / дымоотвода

135 mm

  250 mm

45 mm

500 mm

500 mm

3

Рис. 15 Пример системы воздухозабора / дымоотвода

Пример 1

 . . . . . Воздухозабор и дымоотвод через две диаметрально противоположные стены.

Пример 2

 . . . . . Воздухозабор через внешнюю стену и дымоотвод через крышу.

Пример 3

 . . . . . Воздухозабор и дымоотвод через ту же внешнюю стену.

3.6.6  Тип C62

CTFS 9 - 11 - 13 - 15 - 18

•  Максимальное сопротивление дымохода (всас-выброс): 61,5 Пa.
•  Максимальная температура воздуха на сгорание составляет 70°C.
•  Максимальная номинальная температура продуктов сгорания составляет 150°C.
•  Слишком высокая температура дымовых газов 150°C.
•  Максимальная величина для рециркуляции отработанных газов 10%
•  Не допускается проникновения конденсата внутрь котла
•  Терминалы всаса и выброса не должны быть расположены на противоположных стенах.

CTFS 24

•  Максимальное сопротивление дымохода (всас-выброс): 40 Pa.
•  Максимальная температура воздуха на сгорание составляет 70°C.
•  Максимальная номинальная температура продуктов сгорания составляет 150°C.
•  Слишком высокая температура дымовых газов 150°C.
•  Максимальная величина для рециркуляции отработанных газов 10%
•  Не допускается проникновения конденсата внутрь котла
•  Терминалы всаса и выброса не должны быть расположены на противоположных стенах.
