Инструкции по установке

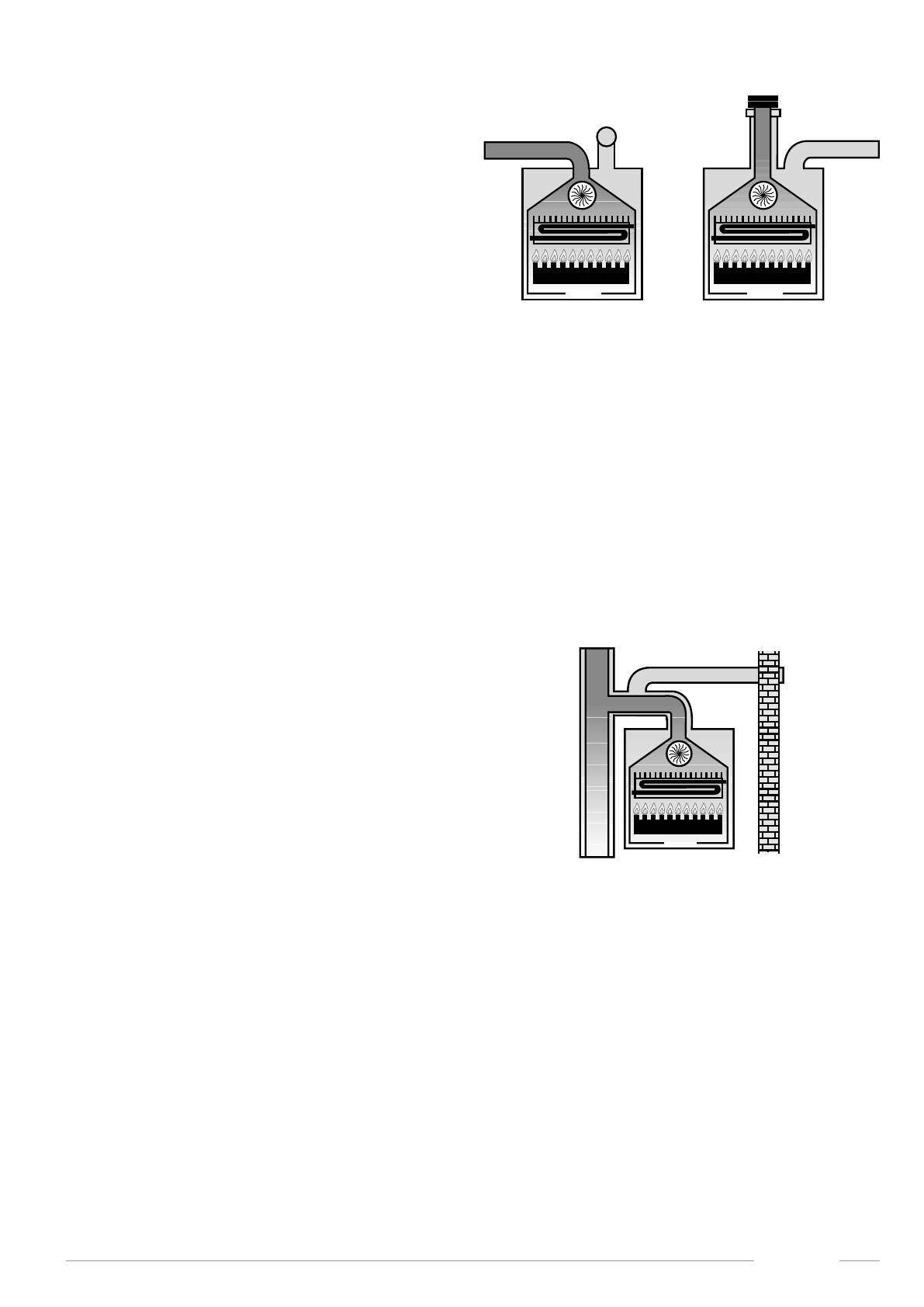

Тип C52
• Котел с раздельными трубами для воздухозабора и ды
-
моотвода.
• Эти трубы могут выходить в зоны с разным давлением.
• Запрещается размещать эти два терминала на противо
-
положных стенах.
Тип C62
• Конструкция котла не предусматривает трубопроводов за
-
бора воздуха и вывода дымовых газов.
• Трубы воздухозабора и дымоотвода поставляются и сер
-
тифицируются отдельно (согласно действующим в стране
установки нормам и стандартам).
Тип C82
• Конструкция котла предусматривает подсоединение к воз
-
духозаборному терминалу и отдельному или общему ды
-
моходу для отвода продуктов сгорания.
• Дымоход должен отвечать требованиям действующих
стандартов.
Содержание
- 2 эксплуатации и техническому обслуживанию данных устройств.; ПРЕДУПРЕЖДЕНИЕ
- 8 Инструкции для пользователя; Панель управления; RESET; Рис. 1 Панель управления
- 9 Описание
- 10 Oтображение состояния котла на дисплее; Таблица технических неисправностей
- 12 ОПАСНОСТЬ
- 13 Работа с датчиком комнатной температуры; Установка датчиков комнатной температуры; Под; ВНИМАНИЕ
- 14 Блокировка котла
- 15 Техническое обслуживание
- 16 Технические характеристики и габаритные размеры; Технические характеристики; CTFS; с помощью проточного теплообменника.
- 18 Габаритные размеры; Рис. 3 Габаритные размеры CTFS
- 19 CTN; Рис. 4 Габаритные размеры CTN
- 20 Гидравлические схемы; C G; Рис. 5 Гидравлические схемы CTFS
- 21 Рис. 6 Гидравлические схемы CTN
- 22 Рабочие характеристики
- 23 Табл. 7 Тарировочные данные CTN 24; Общие технические характеристики; Табл. 8 Oбщие характеристики CTFS
- 24 Табл. 9 Oбщие характеристики CTN
- 27 Инструкции по установке; Нормы по установке; Выбор места установки котла; Система воздухозабора и дымоотвода; Размещение котла
- 29 Подключение к гидравлической сети; Вентиляция помещений
- 30 Система воздухозабора и дымоотвода; фективное и постоянное удаление продуктов сгорания
- 31 Прямой вывод наружу; Рис. 9 Габаритные размеры для подключения к дымоходу
- 32 Возможные схемы для систем воздухозабора и дымоотвода
- 36 Забор воздуха; Дымоотвод
- 37 Рис. 13 Размеры для подсоединения раздельных труб воз
- 38 Пример 1
- 39 Проверка КПД горения; и удерживать их на протяже; Система раздельных труб; Данные измерения проводить при работающем котле.; Рис. 16 Примеры мест для контроля дымовых газов
- 40 Подключение к газовой сети; Рис. 17 Подключение к газовой сети; Подключение к гидравлической сети; последующем могут повредить насос или теплообменник.
- 42 Установка датчиков комнатной температуры; регулирования
- 43 Работа с датчиком температуры; Tm
- 46 Заполнение системы; ствить стравливание воздуха.
- 47 Включение котла; Перед пуском котла следует убедиться в том, что:; при включенном котле не должно; ладку котла на соответствующий вид газа (см.; “Инструкции для пользователя”; Инструкции для; Располагаемый напор; Рис. 19 Располагаемый напор CTFS
- 49 Электрические схемы; Рис. 21 Электрическая схема CTFS
- 51 VE
- 52 Переналадка котла на другой тип газа и регулировка горелки; • изменить значение параметра
- 53 IN; Регулировка минимальной мощности
- 54 Испытание котла; Предварительный контроль; Перед проведением испытаний котла следует убедиться в том, что:; Включение и выключение; Правила включения и выключения котла см. в разделе; «Инструкции для пользователя”
- 55 Техническое обслуживание; ный Центр или к квалифицированному специалисту.; График технического обслуживания; При выполнении первого технического обслуживания проверить:
- 56 Анализ параметров процесса горения
- 57 Неисправности, их причины и устранение; Таблица технических неисправностей; НЕИСПРАВНОСТИ
- 60 ООО «Фондиталь»
