32

Инструкции по установке

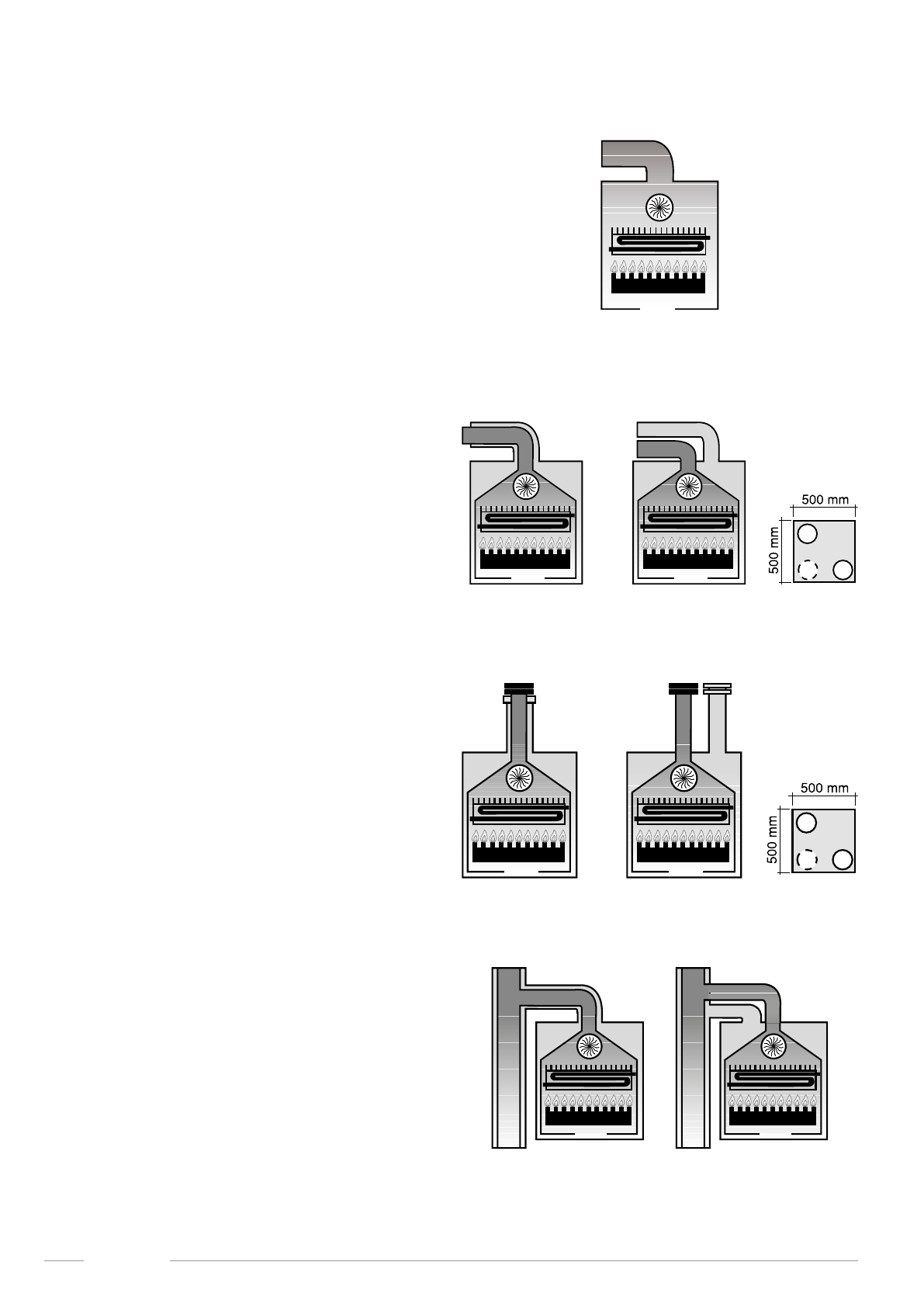

3.6.3  Возможные схемы для систем воздухозабора и дымоотвода

Тип B22

•  Конструкция котла обязывает подсоединение его к дымо

-

отводу для удаления отработанных газов наружу помеще

-

ния его установки.

•  Забор воздуха происходит в помещении установки котла,

при  этом  отработанные  газы  выводятся  наружу  этого  по

-

мещения.

•  В конструкции данного котла не предусмотрено использо

-

вание устройства защиты от опрокидывания тяги. Наобо

-

рот, на выходе камеры сгорания/теплообменника котел

Тип C12

•  Конструкция  котла  предусматривает  подсоединение  к  го

-

ризонтальным терминалам для воздухозабора и дымоот

-

вода,  выходящих  наружу  через  коаксиальные  или  разд

-

дельные трубы.

•  При  этом  расстояние  между  воздухозаборной  трубой  и

дымоотводной трубой должно быть не менее 250 мм (см.

рисунок сбоку на этой странице) и оба терминала должны

быть расположены внутри квадратного сечения размером

500х500 мм.

Тип C32

•  Конструкция  котла  предусматривает  подсоединение  к

вертикальным  терминалам  для  воздухозабора  и  дымо

-

отвода, выходящим наружу через коаксиальные или раз

-

дельные трубы.

•  При  этом  расстояние  между  воздухозаборной  трубой  и

дымоотводной трубой должно быть не менее 250 мм (см.

рисунок сбоку на этой странице) и оба терминала должны

быть расположены внутри квадратного сечения размером

500х500 мм.

Тип C42

•  Конструкция котла предусматривает подсоединение к си

-

стеме общего дымохода, состоящего из двух терминалов

-  один  для  воздухозабора,  другой  для  дымоотвода,  кото

-

рые могут быть коаксиальными или разделенными.

•  Дымоход  должен  отвечать  требованиям  действующих

стандартов.
