Инструкции по установке
CTFS 24
Забор воздуха
• Минимально допустимая длина воздухозаборных труб – 0,5 м.
• Каждый добавочный изгиб на 90° с широким радиусом (R=D) при воздухозаборе равен 1,5 м эквивалентной линейной
длины.
• Каждый отвод нa 90° малого радиуса (R<D) на заборе воздуха эквивалентен 3,0 метрам линейной длинны трубопровода.
• Каждый метр длины трубопровода забора воздуха раздельного дымохода равен 1,0 метрам линейной эквивалентной
длины.
• Терминал раздельного дымохода равен 7,0 м эквивалентной линейной длины.
• Смонтируйте соответствующий дефлектор воздуха (смотри Рис. 12 0SDOPPIA13).
ПРЕДУПРЕЖДЕНИЕ
Установите диафрагму Ø 50 мм на патрубок забора воздуха.
Дымоотвод
• Каждый добавочный изгиб на 90° с широким радиусом (R=D) при дымоотводе равен 1,5 м эквивалентной линейной длины.
• Каждый добавочный изгиб на 90° с узким радиусом (R<D) при дымоотводе равен 2,5 м эквивалентной линейной длины.
• Каждый метр длины трубопровода выброса продуктов сгорания раздельного дымохода равен 1 метру линейной эквива
-
лентной длины.
• Терминал выброса продуктов сгорания раздельного дымохода равен 5,5 метрам эквивалентной линейной длинны.
Выбор применяемых диафрагм, поставляемых с котлом
Длина трубы (м)
Диаметр диафрагмы на дымоходе (мм)
1 ≤ L ≤ 9
Ø 49
9 < L ≤ 16
-
Табл. 22 Таблица определения длинны труб и диаметра диафрагм в системе отвода дымовых газов 80+80 - CTFS 24
Изображения на рисунках носят приблизительный характер. При установке дополнительных устройств необходимо руковод
-
ствоваться прилагаемыми к ним инструкциями.
A
B
(Поставляется
в комплекте с
котлом)

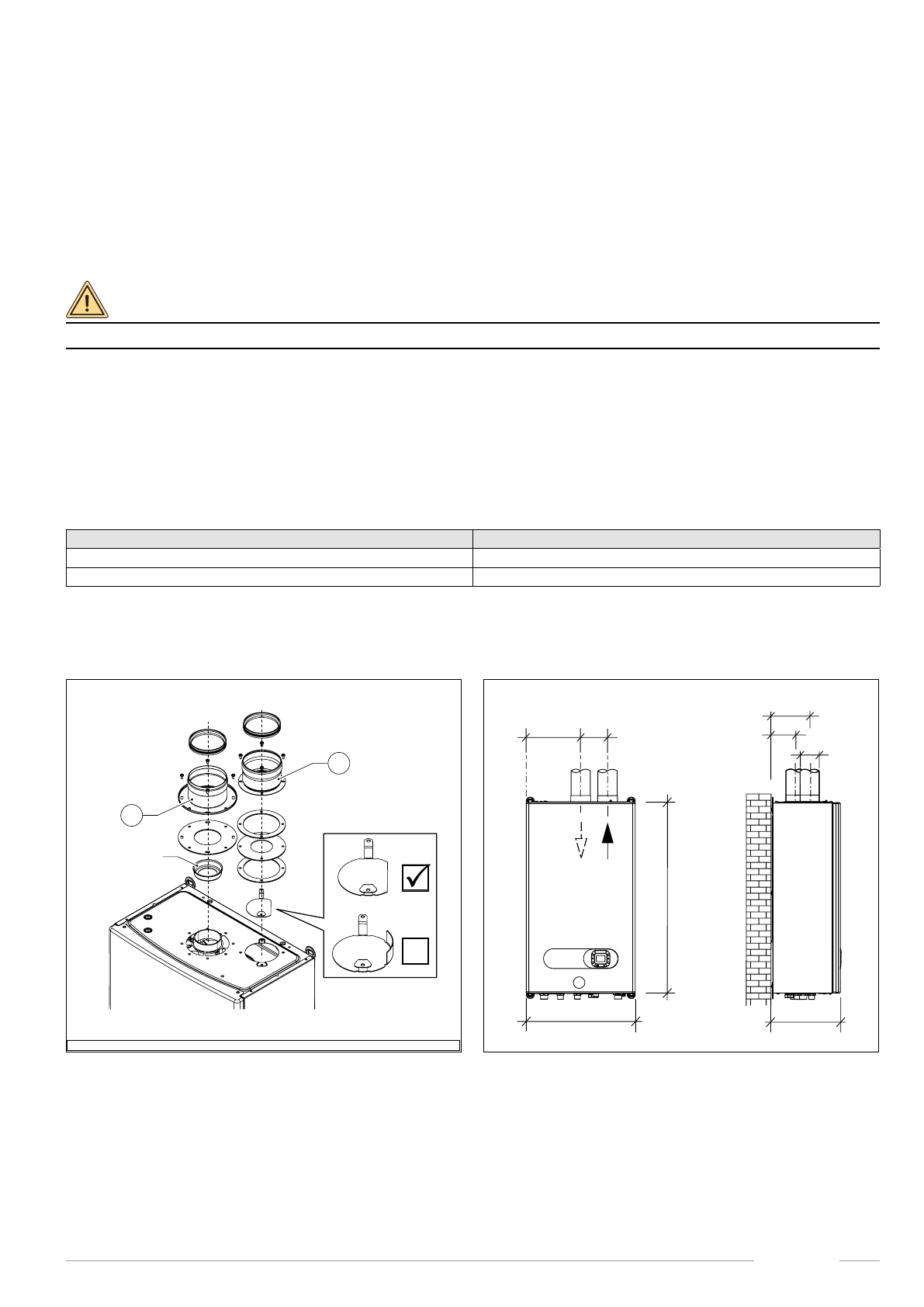

Рис. 12 0SDOPPIA13
250
250
700700
400
400
200
200
108
108
134
134
74
74
Ø 80
Ø 80
Рис. 13 Размеры для подсоединения раздельных труб воз
-
духоподачи/дымоотвода
