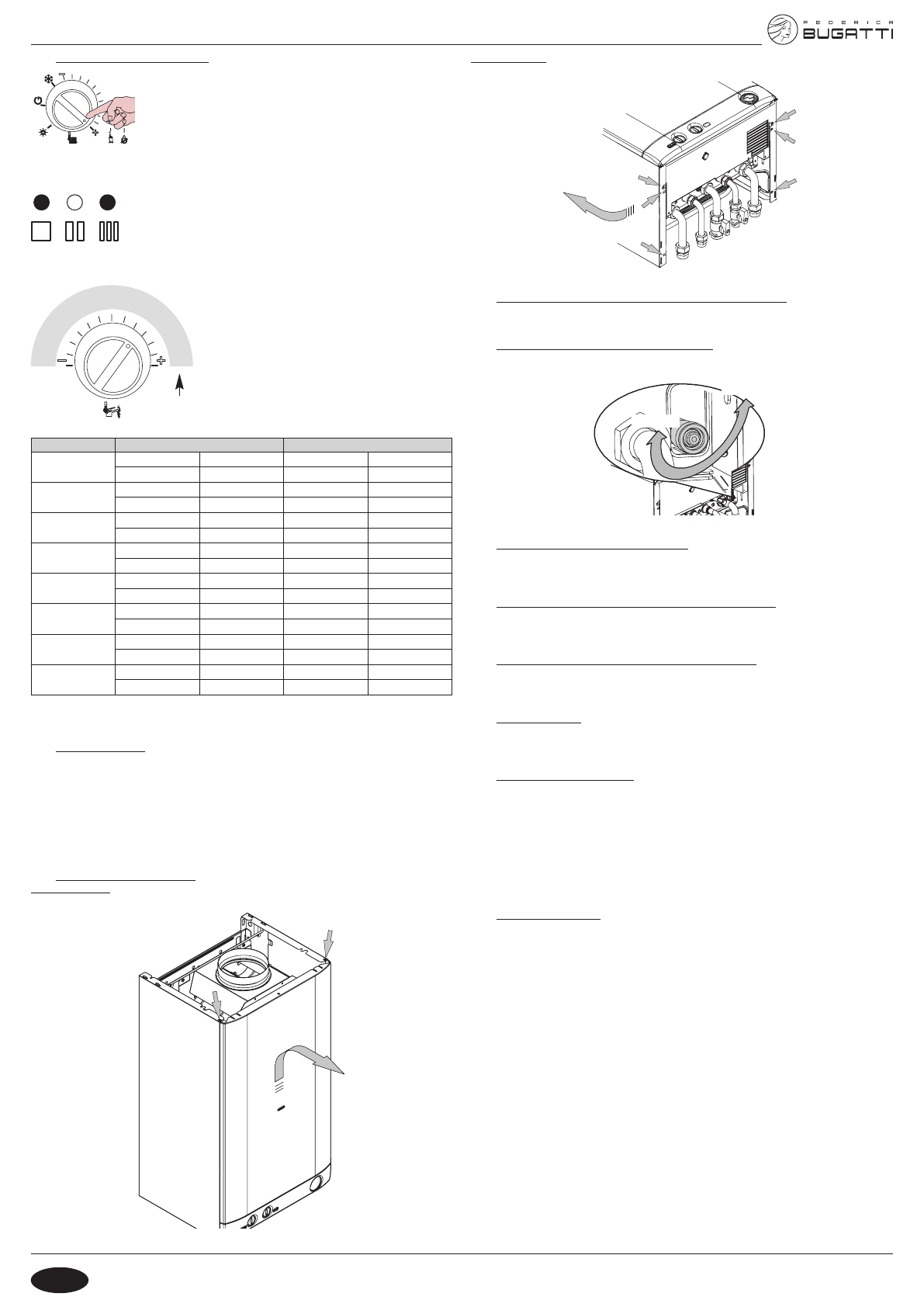

7.3  Регулировка розжига горелки

• Отключите котел от сети электропитания.

• Поверните переключатель 3 так, как показано на рисунке (Рис. 7.3).

• Убедитесь, что комнатный термостат находится в положении «осущест-

вляется отопление».

• Откройте отвод для замера давления «B» (Рис. 7.1) и подсоедините манометр.

• Включите питание котла.

• Убедитесь, что розжиг горелки происходит равномерно. При необходи-

мости откалибруйте уровень розжига.

• Для калибровки розжига выполните действия, описанные ниже.

•  Поверните переключатель 3, как показано на рисунке (Рис. 3.4): сигнальный индикатор 1 начнет

мигать с интервалом в 2 секунды.

•  Нажмите и удерживайте в течение 10 секунд кнопку сброса 4 (Рис. 3.2), пока

индикатор блокировки 5 (Рис. 3.2) не начнет мигать.

•  Для настройки давления розжига сигнальные индикаторы 1 (Рис. 3.2) долж-

ны находиться в состоянии, изображенном на следующем рисунке (Рис.

7.4) (условные обозначение индикаторов см. на с. 4).

•  Если индикаторы не включились в изображенной последовательности,

нажмите кнопку сброса 4 (Рис. 3.2) 4 раза, чтобы индикаторы загорелись в

заданной последовательности.

Для отображения установленной настройки нажмите и

удерживайте около 5 секунд кнопку сброса 4 (Рис. 3.2).

Сигнальные индикаторы 1 (Рис. 3.2) мигнут количество

раз, соответствующее настройке (Рис. 7.5).

•  Чтобы изменить настройку, поверните регулятор темпе-

ратуры воды в системе горячего водоснабжения 2 (Рис.

3.2) и установите его в необходимое положение (см. Рис.

7.5: регулятор установлен на значение 3,5), при этом ин-

дикатор блокировки 5 (Рис. 3.2) быстро мигает.

Рис. 7.6

НАСТРОЙКА РЕГУЛЯТОРА

МЕТАН G20

GPL G30 - G31

3

Па

320 Па

720

мбар

3,2 мбар

7,2

3,5

Па

380 Па

760

мбар

3,8 мбар

7,6

4

Па

530 Па

1010

мбар

5,3 мбар

10,1

4,5

Па

670 Па

1460

мбар

6,7 мбар

14,6

5

Па

870 Па

1960

мбар

8,7 мбар

19,6

5,5

Па

980 Па

2680

мбар

9,8 мбар

26,8

6

Па

1070 Па

2720

мбар

10,7 мбар

27,2

6,5

Па

1110 Па

3430

мбар

11,1 мбар

34,3

8  ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

8.1  Предупреждения

b

Описанные в данной главе действия должны выполняться только квалифицированными

специалистами, рекомендуется обращаться в уполномоченный сервисный центр.

Для обеспечения надежной и бесперебойной работы котла, необходимо, чтобы специалисты упол-

номоченного сервисного центра выполняли один раз в год его техобслуживание и очистку. Если

данные работы не проводятся, то гарантия не распространяется на замену поврежденных деталей

и устранение возможных неполадок в работе котла.

Перед проведением каких-либо работ по очистке, техобслуживанию, открытию или демонтажу па-

нелей необходимо отключить котел от сети электропитания при помощи всеполюсного выклю-

чателя, предусмотренного при установке, и закрыть газовый кран.

8.2  Демонтаж панелей корпуса

Передняя панель

•  Открутите винты A. Снимите переднюю панель, подтолкнув ее вверх, чтобы высвободить из ниж-

них крючков (Рис. 8.1).

Рис. 8.1

A

A

Рис. 7.3

Рис. 7.4

3

4

5

6

№ настройки

Рис. 7.5

Боковые панели

•  Открутите винты (B), см.Рис. 8.2 и снимите две боковые панели, подтолкнув их вверх, чтобы выс-

вободить из верхних крючков.

Рис. 8.2

B

B

8.3  Опорожнение контура системы горячего водоснабжения
•  Закрыть предусмотренный при установке кран на входе.

•  Откройте краны горячей воды системы.

8.4  Опорожнение контура системы отопления
•  Закройте краны на нагнетании и возврате системы отопления.

•  Ослабьте кран опорожнения котла C (Рис. 8.3).

Рис. 8.3

ОТКРЫТО

ЗАКРЫТО

C

8.5  Очистка первичного теплообменника
Снимите переднюю панель корпуса и переднюю панель камеры сгорания.

При наличии загрязнений на ребрах первичного теплообменника полностью закройте наклонную

поверхность горелки листом бумаги или газетой и почистите его кисточкой из щетины.

8.6  Проверка нагнетания давления расширительного бака
Опорожните контур системы отопления согласно инструкциям (см. «Опорожнение контура систе-

мы отопления» на с. 9) и убедитесь, что давление расширительного бака не ниже 1 бар.

Если давление окажется ниже, необходимо обеспечить соответствующее нагнетание давления.

8.7  Очистка теплообменника горячего водоснабжения
Необходимость удаления накипи с теплообменника системы горячего водоснабжения должна оце-

ниваться специалистом уполномоченного сервисного центра, который при необходимости произ-

ведет очистку, используя специально предназначенные средства.

8.8  Очистка горелки
Наклонная мультигазовая горелка не нуждается в особом техобслуживании, достаточно очищать

ее от пыли при помощи кисточки из щетины. Решение о необходимости особого техобслуживания

этого компонента должен принимать специалист уполномоченного сервисного центра.

8.9  Устройство контроля дыма
Котел укомплектован устройством контроля отвода дымов 14 на стр. 11 (отработанных газов).

В случае отвода дыма в помещение (вследствие закупорки или неисправности дымоотвода), это

устройство отключает подачу газа в котел, прерывая его работу.

Частое срабатывание устройства свидетельствует о неисправной работе системы отвода дыма (ды-

мохода или дымовой трубы).

В таком случае квалифицированный специалист должен принять соответствующие меры.

Категорически запрещается отключать устройство контроля дыма.

В случае подтвержденной неисправности устройства его можно заменить только аналогичным

устройством оригинального производства.

В любом случае рекомендуется периодически (хотя бы трижды в год) вызывать квалифицирован-

ного специалиста для проверки исправности тяги и работы дымохода и/или дымовой трубы.

8.10  Проверка КПД котла
Производите контроль КПД с периодичностью, предусмотренной действующим законодатель-

ством.

b

См. также раздел «Настройка функции "трубочист"» на с. 10.

•  Запустите котел в режиме отопления на максимальной мощности.

•  Проверить продукты сгорания котла при помощи отводов, расположенных на дымоотводах, и

сравнить замеренные данные с данными таблицы.

Проверка может осуществляться также, если котел работает на максимальной мощности в режиме

горячего водоснабжения, что необходимо указать в отчете о проверке.
