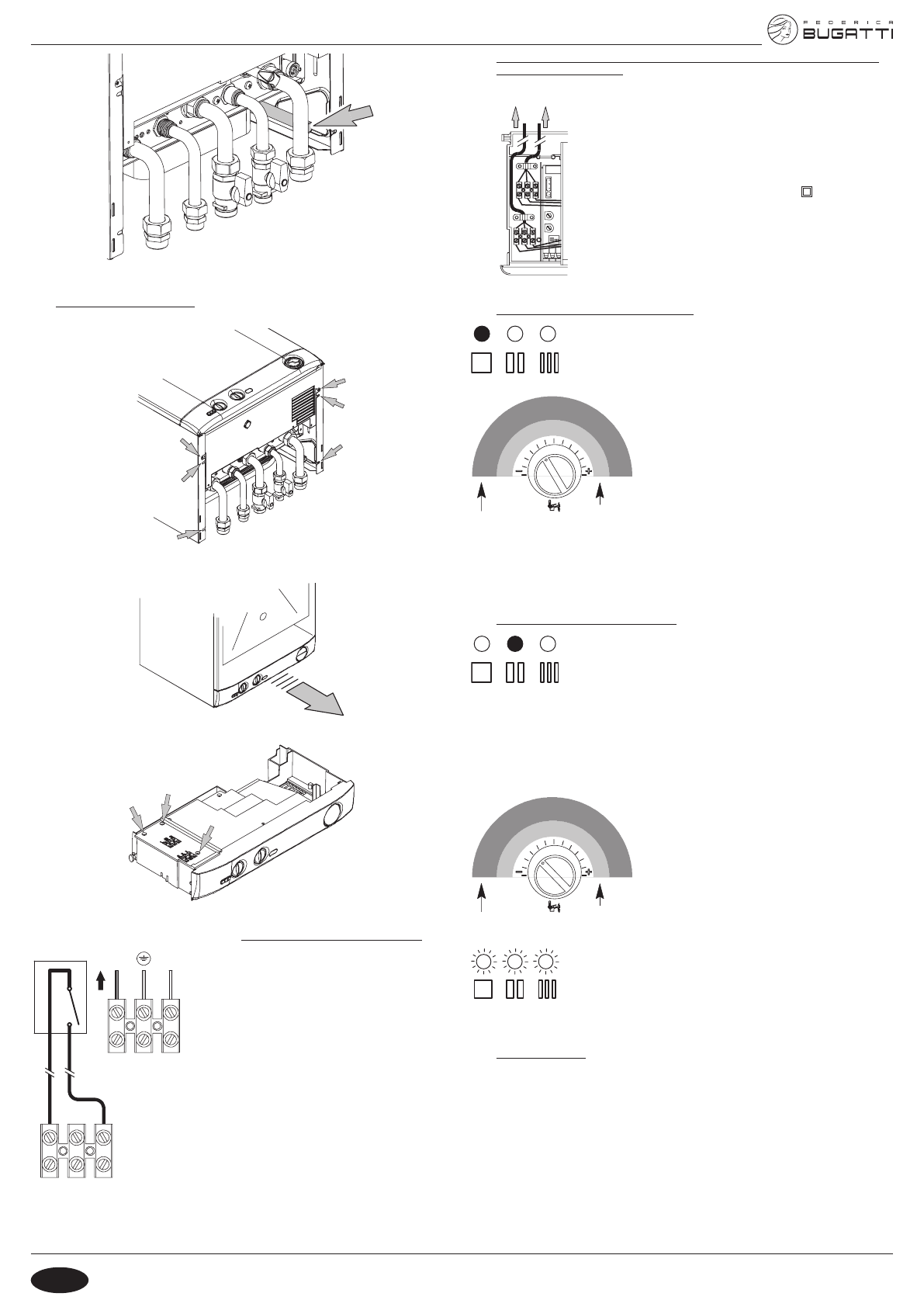

- 7 -
RU
FEDERICA
(FEDERICA 24 ATMO)
4.7 Подключение комнатного термостата / зональных клапанов, управляемых
комнатным термостатом
Для подключения комнатного термостата или зональных клапанов
используйте клеммную колодку для подключения комнатного тер-
мостата (Рис. 4.7). Электропровода комнатного термостата или кон-
тактов микровыключателя зонального клапана должны вставляться
в зажимы «1 и 3», см. Рис. 4.7.
Снимите электрическую перемычку между клеммами “1 и 3”.
b
Ни в коем случае не подключайте провода под напряжени-
ем к зажимам «1 и 3».
Термостат должен иметь изоляцию класса II ( ) или должен быть
подключен к системе заземления.
Электропровода для подключения к котлу комнатного термостата
должны находиться в лотках, отличных от лотков проводов с напря-
жением 230 В, так как они являются низковольтными.
Путь кабеля или проводов питания комнатного термостата или
зональных клапанов должны повторять маршрут и блокироваться
так, как показано на рисунке (Рис. 4.8).
4.8 Выбор частоты повторного включения
Когда котел работает в системе отопления в режиме включено/выключено,
минимальное время между двумя включениями составляет три минуты (ча-
стота повторного включения). Этот период можно изменить от ноля (мини-
мальное значение) до восьми минут (максимальное значение).
Чтобы изменить значение, выполните действия, описанные выше (см. раздел
«Настройка пост-циркуляции насоса» на стр. 7).
• Для установки интервалов повторного включения сиг-
нальные индикаторы 1 (Рис. 3.2) должны находиться в
состоянии, изображенном на следующем рисунке (см. Рис.
4.8) (условные обозначение индикаторов см. на с. 4).
• Если индикаторы не включены в изображенной после-
довательности, нажимайте кнопку сброса 4 (Рис. 3.2) до
тех пор, пока индикаторы не загорятся в заданной по-
следовательности.
Для отображения установленной настройки нажмите и
удерживайте около 5 секунд кнопку сброса 4 (Рис. 3.2).
Сигнальные индикаторы 1 (Рис. 3.2) мигнут количество
раз, соответствующее настройке (Рис. 4.10).
• Чтобы изменить настройку, поверните регулятор темпе-
ратуры воды в системе горячего водоснабжения 2 (Рис.
3.2) и установите его на выбранное время (см. Рис. 4.10:
регулятор установлен на повторное включение через
каждые три минуты), при этом индикатор блокировки 5
(Рис. 3.2) начнет быстро мигать.
Чтобы сохранить настройку и выйти из режима программирования, повторите действия, описан-
ные выше (см. раздел «Настройка пост-циркуляции насоса» на стр. 7).
4.9 Настройка пост-циркуляции насоса
Насос, работающий в режиме отопления, настроен на пост-циркуляцию в те-
чение одной минуты после окончания каждой фазы отопления.
Этот период можно изменять в диапазоне от ноля (минимальное значение)
до четырех минут (максимальное значение).
Чтобы изменить значение, выполните действия, описанные ниже.
• Включите питание котла при помощи двухполюсного выключателя, пред-
усмотренного при установке: сигнальный индикатор 1 (Рис. 3.2) замигает с
интервалом в 4 секунды.
• Поверните переключатель 3, как показано на рисунке (Рис. 3.4): сигнальный индикатор 1 начнет
мигать с интервалом в 2 секунды.
• Нажмите и удерживайте в течение 10 секунд кнопку сброса 4 (Рис. 3.2), пока индикатор блокиров-
ки 5 (Рис. 3.2) не начнет мигать.
• Для установки времени пост-циркуляции сигнальные индикаторы 1 (Рис. 3.2) должны находиться
в состоянии, изображенном на следующем рисунке (Рис. 4.11) (условные обозначение индикато-
ров см. на с. 4).
• Если индикаторы не включены в изображенной после-
довательности, нажмите кнопку сброса 4 (Рис. 3.2) 1 раз,
чтобы индикаторы загорелись в заданной последова-
тельности.
Для отображения установленной настройки нажмите и
удерживайте около 5 секунд кнопку сброса 4 (Рис. 3.2).
Сигнальные индикаторы 1 (Рис. 3.2) мигнут количество
раз, соответствующее настройке (Рис. 4.12).
• Чтобы изменить настройку, поверните регулятор темпе-
ратуры воды в системе горячего водоснабжения 2 (Рис.
3.2) и установите его на выбранное время (см. Рис. 4.12:
регулятор установлен на 1 минуту пост-циркуляции),
при этом индикатор блокировки 5 (Рис. 3.2) быстро ми-
гает.
Чтобы сохранить настройку, нажмите кнопку сброса 4 (Рис. 3.2) и удерживай-
те ее в течение 5 секунд: индикаторы 1 (Рис. 3.2) будут мигать одновременно
(см. Рис. 4.13) (условные обозначения индикаторов см. на с. 4).
Чтобы выйти из режима программирования, установите переключатель 3 так,
как показано на рисунке (Рис. 3.2).
5 СМЕНА ТИПА ГАЗА
5.1 Предупреждения
b
Все действия по приспособлению котла к подаваемому типу газа должны производиться
специалистами уполномоченного сервисного центра.
Для приспособления котла к типу газа необходимо использовать только детали оригинального
производства. Чтобы ознакомиться с инструкциями по калибровке газового клапана котла, см. раз-
дел «ПРОВЕРКА РЕГУЛИРОВКИ ГАЗА» на стр. 8.
К двухполюсно-
му выключателю
К комнатному
термостату
Рис. 4.8
Рис. 4.9
1
2
3
4
5
7
6
0
4½
1½
3
7½
8½
6
Минуты
№ настройки
Рис. 4.10
Рис. 4.11
0
2
½
1
2½
3½
4
1
2
3
4
5
7
6
1½
3
Минуты
№ настройки
Рис. 4.12
Рис. 4.13
Рис. 4.3
4.6 Электрические соединения
• Снимите переднюю панель котла, см. раздел «Демонтаж панелей корпуса» на стр. 9.
• Открутите обозначенные винты, см. Рис. 4.4.
Рис. 4.4
• Вытяните вперед панель управления, чтобы получить доступ к клеммной колодке подключений
электрического питания (Рис. 4.5).
Рис. 4.5
• Отвинтите соответствующие винты и снимите крышку клеммной колодки (Рис. 4.6).
Рис. 4.6
Подключение к сети электроснабжения
• Подключите кабель питания, идущий от всепо-
люсного выключателя, к клеммной колодке под-
ключений электрического питания котла (Рис.
4.7), соблюдая соответствие линии (коричневый
провод) и нейтрали (голубой провод).
• Подсоедините заземляющий провод (жел-
тый/зеленый) к эффективной системе зазем-
ления.
b
Заземляющий провод должен быть длин-
нее, чем провода питания.
Кабель или провод питания должен иметь се-
чение не менее 0,75 мм
2
, должен находиться на
безопасном расстоянии от источников тепла и
режущих предметов и во всем соответствовать
действующим техническим нормам.
Путь кабеля или проводов питания и комнатного
термостата должны повторять маршрут, изобра-
женный на рисунке (Рис. 4.8).
1
3
T
L
N
При двухполюсном
выключателе
Чистые контак-
ты комнатного
термостата
Клеммная ко-
лодка элек-
трического
питания
Клеммная колод-
ка комнатного
термостата
Рис. 4.7
