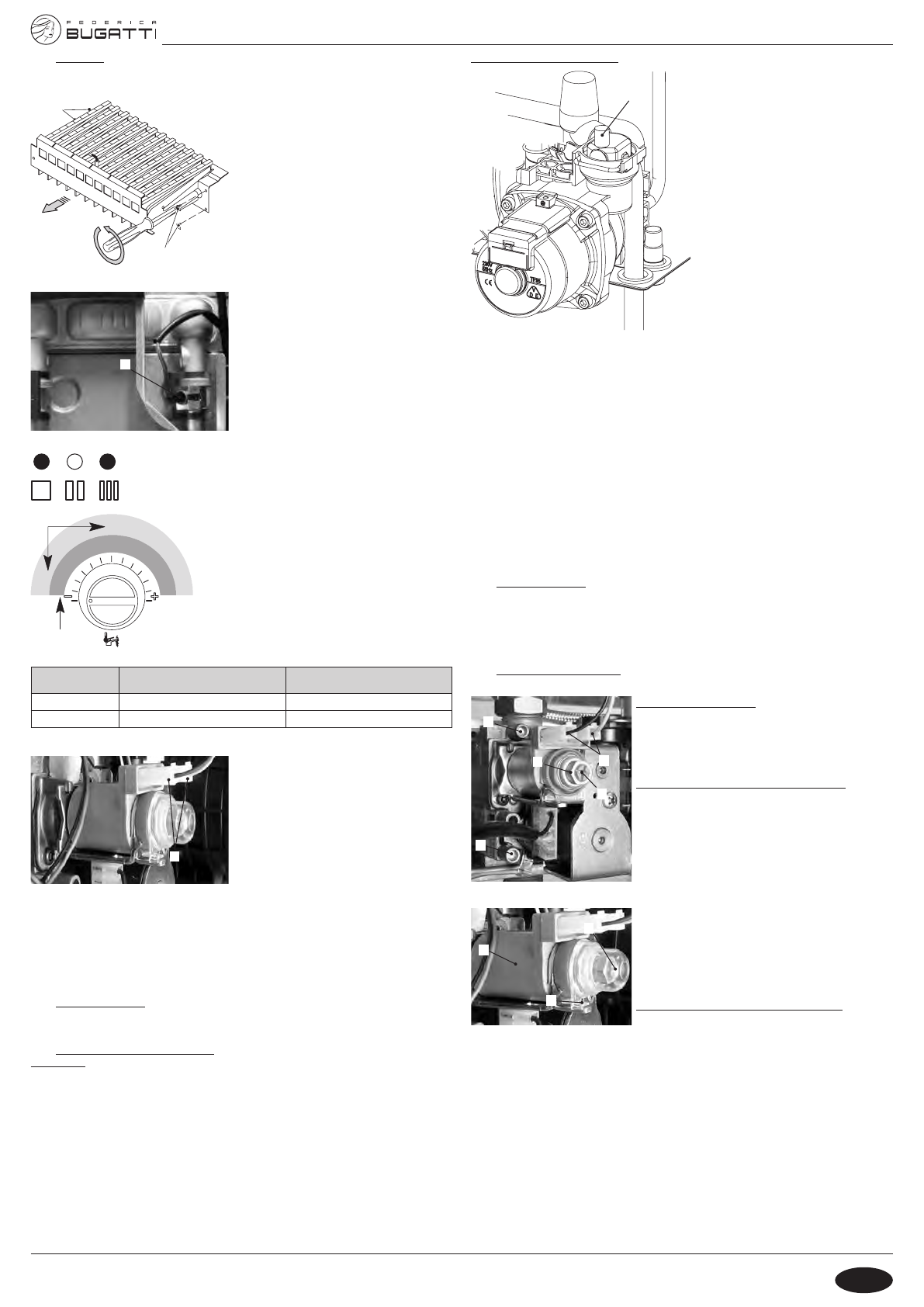

5.2  Действия

b

Убедитесь, что газовый кран, установленный на газовой трубе котла, закрыт и что

котел не находится под напряжением.

•  Снимите переднюю и боковые панели корпуса,

как описано в раздел «Техническое обслужива-

ние» на стр. 9.

•  Снимите панель герметичной камеры.

•  Снимите переднюю панель камеры сгорания и

горелку, см. Рис. 5.1.

•  Произведите смену типа газа, заменив форсунки

и прокладки горелки соответствующим образом.

•  Установите на место горелку (Рис. 5.1), переднюю

панель камеры сгорания и панель герметичной

камеры.

•  Включите питание котла.

•  Поверните переключатель 3 так, как показано на

рисунке (Рис. 3.2): сигнальный индикатор 1 нач-

нет мигать с интервалом в 4 секунды.

•  Отключите провода датчика NTC отопления / мак-

симальной температуры отопления A (Рис. 5.2).

•  Нажмите и удерживайте в течение 10 секунд

кнопку сброса 4 (Рис. 3.2), пока индикатор бло-

кировки 5 (Рис. 3.2) не начнет мигать.

•  Восстановите подключение датчика NTC отопле-

ния / максимальной температуры отопления A

(Рис. 5.2).

•  Нажмите кнопку сброса 4 (Рис. 3.2) несколько раз (4 раза), чтобы сигналь-

ные индикаторы 1 (Рис. 3.2) включились так, как показано на следующем

рисунке (Рис. 5.3) (условные обозначения индикаторов см. на с. 4).

Для отображения установленной настройки нажмите и

удерживайте около 5 секунд кнопку сброса 4 (Рис. 3.2).

Сигнальные индикаторы 1 (Рис. 3.2) мигнут количество раз,

соответствующее настройке (Рис. 5.4).

На следующем рисунке (Рис. 5.5) показана связь запрограм-

мированных настроек и типа газа в горелке с током, изме-

ренным в разъемах типа «фастон» B на Рис. 5.6 (измерен-

ным после извлечения разъема «фастон» из модулятора).

Рис. 5.5

ГАЗ

НАСТРОЙКА

РУЧКА

ЗНАЧЕНИЕ ТОКА

В МОДУЛЯТОРЕ

Метан G20

1

125 мА

GPL G30 - 31

4

165 мА

•  Чтобы изменить настройку, поверните регу-

лятор температуры воды в системе горячего

водоснабжения 4 (Рис. 3.2) и установите его на

выбранный тип газа (см. Рис. 5.4: регулятор уста-

новлен на природный газ метан), при этом инди-

катор блокировки 5 (Рис. 3.2) быстро мигает.

•  Чтобы сохранить настройку, нажмите кнопку

сброса 4 (Рис. 3.2) и удерживайте ее в течение

5 секунд: индикаторы 1 (Рис. 3.2) будут мигать

одновременно, см. Рис. 4.13 (условные обозна-

чения индикаторов см. на с. 4).

Чтобы выйти из режима программирования, уста-

новите переключатель 3 так, как показано на ри-

сунке (Рис. 3.5).

•  Произведите калибровку газовых клапанов по инструкциям, см. раздел «ПРОВЕРКА РЕГУЛИРОВ-

КИ ГАЗА» на стр. 8.

•  Снимите переднюю и боковые панели корпуса.

•  Наклейте этикетку с указанием типа газа и значения давления, установленными для котла (клей-

кая этикетка находится в комплекте для смены типа газа).

6  ПОДГОТОВКА К ЭКСПЛУАТАЦИИ

6.1  Предупреждения

b

Перед выполнением описанных далее действий, убедитесь, что двухполюсный выключа-

тель, предусмотренный при установке, находится в положении «выключен».

6.2  Последовательность операций

Подача газа

•  Откройте краны газового счетчика и котла.

•  Проверьте герметичность газового соединения, нанеся мыльный раствор или подобное средство.

•  Закройте газовый кран котла.

A

A

Рис. 5.1

Рис. 5.2

A

Рис. 5.3

1

4

(GPL - сжиженный газ)

МЕТАН

№ настройки

Рис. 5.4

Рис. 5.6

B

Наполнение системы отопления

•  Снимите переднюю панель корпуса, см.

раздел «Демонтаж панелей корпуса» на стр.

9.

•  Откройте краны системы, предусмотренные

при установке.

•  Откройте один или несколько кранов горячей

воды, чтобы выпустить воздух из труб.

•  Ослабьте пробку автоматического воздухо-

выпускного клапана A (Рис. 6.1).

•  Откройте краны радиаторов.

•  Наполните систему отопления, см. раздел

«Наполнение контура отопления» на стр. 5

•  Выпустите воздух из радиаторов и высоких

точек системы, затем снова закройте руч-

ные устройства для выпуска воздуха.

•  Снимите пробку насоса и разблокируйте

его, провернув ротор отверткой.

  Во время этой операции выпустите воздух

из насоса.

•  Закройте пробку насоса.

•  Завершите наполнение системы отопления.

  Выпуск воздуха из установки и насоса необ-

ходимо повторить несколько раз.

•  Установите на место переднюю панель кор-

пуса.

•  Включите питание котла (при помощи

двухполюсного выключателя): сигнальный

индикатор 1 начнет мигать с интервалом в

четыре секунды.

•  Поверните переключатель 3 так, как показано на рисунке (Рис. 3.4): сигнальный индикатор 1 нач-

нет мигать с интервалом в каждые 2 секунды.

b

Прежде чем приступить к следующим действиям, прочтите раздел «ПРОВЕРКА

РЕГУЛИРОВКИ ГАЗА» на стр. 8.

•  Откройте газовый кран.

•  Убедитесь, что комнатный термостат находится в положении «запроса отопления».

•  Проверьте работу котла в режиме горячего водоснабжения и отопления.

•  Проверьте давление и расход газа, см. раздел «ПРОВЕРКА РЕГУЛИРОВКИ ГАЗА» на стр. 8.

•  Выключите котел, установив выключатель 3 в положение «O» (Рис. 3.2).

•  Покажите пользователю, как правильно эксплуатировать котел, в частности, покажите, как:

  - розжиг

  - выключение

  - регулировка

Пользователь обязан хранить документацию в полном объеме и в доступном месте для воз-

можности дальнейших консультаций.

7  ПРОВЕРКА РЕГУЛИРОВКИ ГАЗА

7.1  Предупреждения

b

Каждый раз после измерения давления газа необходимо тщательно закрывать отво-

ды, использованные для замера. Каждый раз после выполнения действий по регу-

лировке газа необходимо герметично закрывать регулировки клапана. Внимание,

опасность удара током! Во время выполнения действий, описанных в этом разделе,

котел находится под напряжением. Категорически запрещается прикасаться к элек-

трическим деталям.

7.2  Проверка давления газа
•  Снимите переднюю панель корпуса, см. раздел «Демонтаж панелей корпуса» на стр. 9.

Проверка давления в сети

Выключив котел (приведя его в нерабочее состояние), про-

верьте давление подачи газа при помощи отвода A (Рис. 7.1) и

сравните считанное значение со значениями, приведенными в

таблице «Давление газа на подаче» в разделе раздел «Техниче-

ские данные FEDERICA 24 ATMO» на стр. 12.

•  Тщательно закройте отвод для замера давления A (Рис. 7.1).

Проверка максимального давления в горелке

•  Откройте отвод для замера давления «B» (Рис. 7.1) и под-

соедините манометр.

•  Поверните переключатель функций 3, как показано на ри-

сунке Рис. 3.4.

•  Установите регулятор температуры воды в системе горя-

чего водоснабжения 2 на максимум (Рис. 3.8).

•  Снимите защитную заглушку H модулирующего устройства

G (Рис. 7.2), освободив ее от упора F (с этой целью поверните

ее по часовой стрелке и подденьте отверткой).

•  Выпустите достаточное количество горячей воды. Сравни-

те значение измеренного давления со значениями, указан-

ными в раздел «Технические данные FEDERICA 24 ATMO» на

стр. 12.

Чтобы откалибровать давление в горелке, поворачивайте

большую шестиугольную латунную гайку модулирующего

устройства D (МАКС.), см. Рис. 7.1 (при вращении гайки по

часовой стрелке давление увеличивается).

Проверка минимального давления в горелке

• Отсоедините один из двух проводов питанияя  C мо-

дулирующего устройства G. Внимательно следите за тем,

чтобы не прикасаться к металлическим частям котла.

•  Сравните значение измеренного давления со значениями, указанными в раздел «Технические

данные FEDERICA 24 ATMO» на стр. 12.

Чтобы калибровать давление в горелке, крутите пластиковый винт (E (MIN) (Рис. 7.1), удержи-

вая неподвижной большую шестиугольную латунную гайку (D (MAX) (Рис. 7.1) модулирующего

устройства (давление увеличивается при повороте по часовой стрелке).

•  Восстановите подключение провода питания C модулирующего устройства (Рис. 7.1).

•  Снова проверьте максимальное давление в горелке.

•  Установите на место защитную заглушку H (Рис. 7.2).

•  Закройте кран горячей воды.

•  Закройте отвод для замера давления «B» (Рис. 7.1).

В ходе проверки максимального и минимального давления в горелке проверьте расход газа

по счетчику и сравните его значение с данными расхода газа на раздел «Технические данные

FEDERICA 24 ATMO» на стр. 12.
