3.10  Система отопления
Чтобы рационально и экономно использовать отопление, установите комнатный термостат.

Не перекрывайте радиатор в помещении, где установлен комнатный термостат.

Если радиатор (или конвектор) не греет, проверьте, нет ли в нем воздуха и открыт ли его кран.

Если комнатная температура слишком высокая, не перекрывайте краны радиаторов, а уменьшите

установленную температуру отопления при помощи комнатного термостата или регулятора темпе-

ратуры отопления 3 (Рис. 3.2).

3.11  Защита от замерзания
Функция защиты от замерзания включает горелку теплогенератора и насос отопительной системы,

когда температура в помещении, где установлено оборудование, опускается ниже +5⁰С (на датчике

температуры подающей линии отопления). Таким образом не допускается замерзание котла. Но

существует опасность замерзания отопительной системы. В летнем режиме и режиме ожидания

(Stand-by) работает только защита котла от замерзания. Защита от замерзания гарантируется толь-

ко в том случае, когда теплогенератор подключен к электрической сети и не заблокирована подача

газа. При защите от замерзания необходимо оставить котел включенным на температуру 50⁰С. Тем

не менее, эта система не гарантирует защиты всей гидравлической системы.

Когда уличная температура опускается ниже 0 °C, рекомендуется оставлять включенной всю систе-

му, установив комнатный термостат на низкую температуру. В случае выключения квалифициро-

ванный специалист должен опорожнить сам котел (контуры системы отопления и системы горяче-

го водоснабжения), а также системы отопления и горячего водоснабжения.

3.12  Периодическое техническое обслуживание
Для обеспечения эффективной и бесперебойной работы котла рекомендуется, чтобы специалист

уполномоченного сервисного центра производил техобслуживание и очистку котла по крайней

мере один раз в год. В ходе проверки должны быть осмотрены и очищены все основные элементы

котла. Такая проверка может осуществляться в рамках договора о техобслуживании.

3.13  Внешний уход

b

Перед осуществлением каких-либо работ по очистке отключите котел от электросети.

Для очистки используйте тряпку, смоченную мыльным раствором.

Не используйте растворители, абразивные и воспламеняющиеся вещества.

3.14  Отклонения от нормы в работе
Остановка котла и включение индикатора блокировки (4, Рис. 3.2) означают аварийную блокировку

котла.

Чтобы восстановить работу, нажмите кнопку сброса 5 (Рис. 3.2) на панели управления котла.

b

В случае частого срабатывания аварийной блокировки необходимо обратиться в уполномо-

ченный сервисный центр.

Шумы воздушных пузырьков

В этом случае необходимо проверить давление в контуре системы отопления и при необходимости

произвести наполнение, см. раздел «Наполнение контура отопления» на стр. 5.

Низкое давление на манометре

Добавьте воды в систему отопления. Для этого см. раздел «Наполнение контура отопления» на стр. 5.

Необходимо самостоятельно осуществлять периодический контроль давления в системе отопления.

Если необходимость добавления воды в систему возникает слишком часто, обратитесь к специа-

листам уполномоченного сервисного центра для проверки системы отопления и самого котла на

герметичность.

Из предохранительного клапана выходит вода

Убедитесь, что кран наполнения плотно закрыт (раздел «Наполнение контура отопления» на стр. 5).

Проверьте по манометру, не приближается ли давление в контуре системы отопления к значению

3 бар. Если это так, то рекомендуется слить часть воды в системе отопления через клапаны выпуска

воздуха из радиаторов, чтобы понизить давление до нормального значения.

b

В случае возникновения неполадок, не описанных выше, выключите котел в соответствии с

инструкциями, см. раздел «Выключение» на стр. 5 и вызовите специалиста уполномочен-

ного сервисного центра.

4  МОНТАЖ

4.1  Предупреждения

b

Продукты сгорания котла должны выводиться в эффективный дымоход, или при его отсут-

ствии непосредственно наружу в соответствии с действующими правилами.

Котел должен быть установлен в непосредственной близости от дымохода.

Если котел устанавливается в помещении, то оно должно быть оборудовано исправным воз-

духозаборником для вентиляции.

Для эффективной работы горелки минимальный воздухообмен должен составлять 2 м

3

/ч на

1 кВт тепловой мощности.

Перед установкой необходимо в обязательном порядке тщательно промыть все трубопроводы

системы неагрессивными химическими средствами. Такая процедура необходима для удаления

всевозможных осадков и загрязнений, которые могут препятствовать исправной работе котла.

После промывки необходимо произвести обработку системы.

Стандартная гарантия не распространяется на устранение возможных неполадок в результате не-

соблюдения вышеизложенных инструкций.

Проверьте:

•  соответствует ли котел типу подаваемого газа (см. клейкую этикетку);

в случае необходимости приспособления котла к другому типу газа см. раздел «СМЕНА ТИПА

ГАЗА» на стр. 7;

•  соответствуют ли характеристики сетей электрического, гидравлического и газового питания

данным, указанным на табличке.

Минимальная температура на возврате системы отопления не должна опускаться ниже 40°C.

Кроме того, для сжиженного газа установка должна соответствовать требованиям поставщиков

этого вида топлива, а также действующих технических стандартов и законодательства.

Предохранительный клапан должен быть подсоединен к сливному трубопроводу для предупреж-

дения затопления в случае его срабатывания.

Электрические соединения должны соответствовать техническим стандартам, а именно:

•  котел должен быть обязательно подключен к надежной системе заземления через специальную

клемму.

•  В непосредственной близости от котла необходимо установить всеполюсный выключатель, обе-

спечивающий полное отключение котла в условиях избыточного напряжения категории III. Для

электрических соединений см. раздел «Электрические соединения» на стр. 7.

4.2  Меры предосторожности при установке

b

Потенциал между корпусом и нолем в электрической системе котла не должен превышать

4 Вольт.

Во время установки необходимо выполнить следующие требования:

•  закрепить котел на прочной стене;

•  не устанавливать котел над кухонной плитой (и любым другим устройством для варки), стираль-

ной, посудомоечной машиной или раковиной;

•  оставить вокруг котла минимальное свободное пространство: 450 мм сверху, 200 мм снизу,

по 100 мм слева и справа;

•  оставить 6 см свободного пространства перед котлом в случае его установки в шкафу, панели, нише;

•  Если котел устанавливается на место предыдущего, следует тщательно промыть и очистить место

установки.

•  рекомендуется оснастить систему соответствующим осадочным фильтром или использовать сред-

ство для подготовки циркулирующей в ней воды. В частности, последнее решение не только очи-

стит систему, но и будет оказывать антикоррозионное действие, способствуя образованию защит-

ной пленки на металлических поверхностях, и нейтрализовать газы, присутствующие в воде.

•  Тип котла в зависимости от способа отвода продуктов сгорания В11BS. Для ознакомления с техни-

ческими характеристиками котла см. раздел «Устройство контроля дыма» на стр. 9.

b

Наполнение системы отопления:

•  В случае установки котла в помещениях, в которых комнатная температура может опуститься

ниже 0 °C, рекомендуется принять необходимые меры для того, чтобы не повредить котел.

•  Не добавлять в воду системы отопления средства защиты от замерзания и антикоррозионные

средства в несоответствующих концентрациях и/или обладающие физико-химическими характе-

ристиками, несовместимыми с гидравлическими компонентами котла.

Производитель не несет ответственности за причиненный в таком случае ущерб.

Необходимо уведомить пользователя о функции защиты от замерзания котла и химических

средствах, введенных в систему отопления.

4.3  Установка кронштейна котла
Котел оснащен монтажным кронштейном.

Используйте бумажный шаблон (входящий в комплект поставки), в котором указаны все размеры и

информация для правильной установки кронштейна.

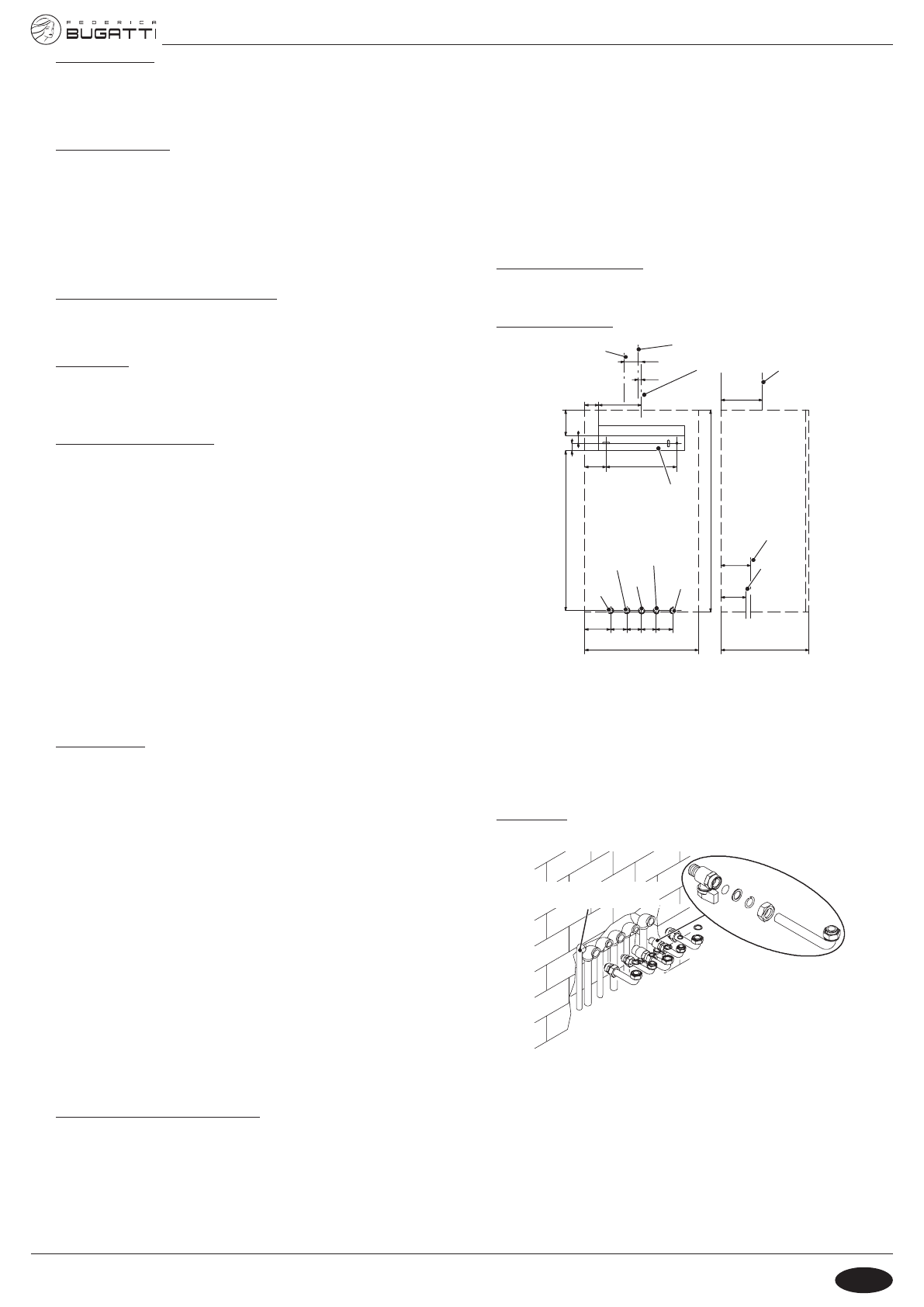

4.4  Размеры и соединения
Котел соответствует следующим размерам:

Рис. 4.1

400

5

6

2

5

4

6

5

6

85

255

70

3

56

1

20

83

35 165

101

20

325

4

18

188

115

105

A

D

B

E

F-G

I-J

C

F

G

H

H

I

J

A

Ось дымоотвода для модели 24 кВт

B

Ось дымоотвода для модели 28 кВт

C

Ось дымоотвода

D

Ось котла

E

Крепежный кронштейн котла

F

MR - нагнетание контура отопления (трубопровод Ø 16/18 мм)

G

US - выход системы горячего водоснабжения (трубопровод Ø 12/14 мм)

H

Газ (кран G 3/4 MF - трубопровод Ø 16/18 мм)

I

ES - вход системы горячего водоснабжения (кран G 1/2 MF - трубопровод Ø 12/14 мм)

J

RR - возврат отопления (трубопровод Ø 16/18 мм)

Соединение предохранительного клапана 3 бар G1/2F

Все значения приведен в мм.

4.5  Монтаж котла
•  Снимите защитные заглушки с труб котла.

•  Прикрепите котел к кронштейну.

•  Привинтите краны к котлу дополнительной комплектации.

Рис. 4.2

Трубка для электрических

соединений

•  Прикрепите патрубки трубопровода (дополнительная позиция) к гидравлической системе.

•  Если гидравлическая система отопления располагается над плоскостью котла, рекомендуется

установить краны для возможности ее отключения во время проведения техобслуживания.

•  Подключите трубопроводы к соответствующим кранам и соединениям котла.

•  Проверьте герметичность системы подачи газа.

•  Подключите предохранительный клапан к сливной воронке (Рис. 4.3).
