- 11 -
RU
FEDERICA
(FEDERICA 24 ATMO)
9 Газовый кран
10 Кран входа воды системы горячего водоснабжения
11 Труба возврата контура отопления
12 Кран наполнения контура системы отопления
13 Вытяжка
14 Устройство контроля дыма
15 Датчик NTC в системе горячего водоснабжения
16 Кран опорожнения первичного контура
17 Предохранительный клапан 3 бар
18 Заглушка спускного отверстия насоса
19 Насос
20 Автоматический воздуховыпускной клапан
21 Расходомер воды
22 Модулирующий газовый клапан
23 Отвод для замера давления газа на выходе газового клапана
24 Отвод для замера давления газа на входе газового клапана
25 Реле давления в системе отопления
26 Модулирующее устройство
27 Датчик NTC контура отопления / максимальной температуры контура отопления
28 Трехходовой клапан
29 Затвор трехходового клапана
30 Электроды обнаружения пламени и розжига
31 Горелка
32 Камера сгорания
33 Первичный теплообменник
34 Теплообменник горячего водоснабжения
35 Расширительный бак
36 Байпас
37 Фильтр воды в системе горячего водоснабжения
38 Ограничитель расхода воды в системе горячего водоснабжения (опция)
* Для доступа к табличке с данными снимите переднюю панель корпуса в соответствии с инструк-
циями раздела
«Техническое обслуживание».

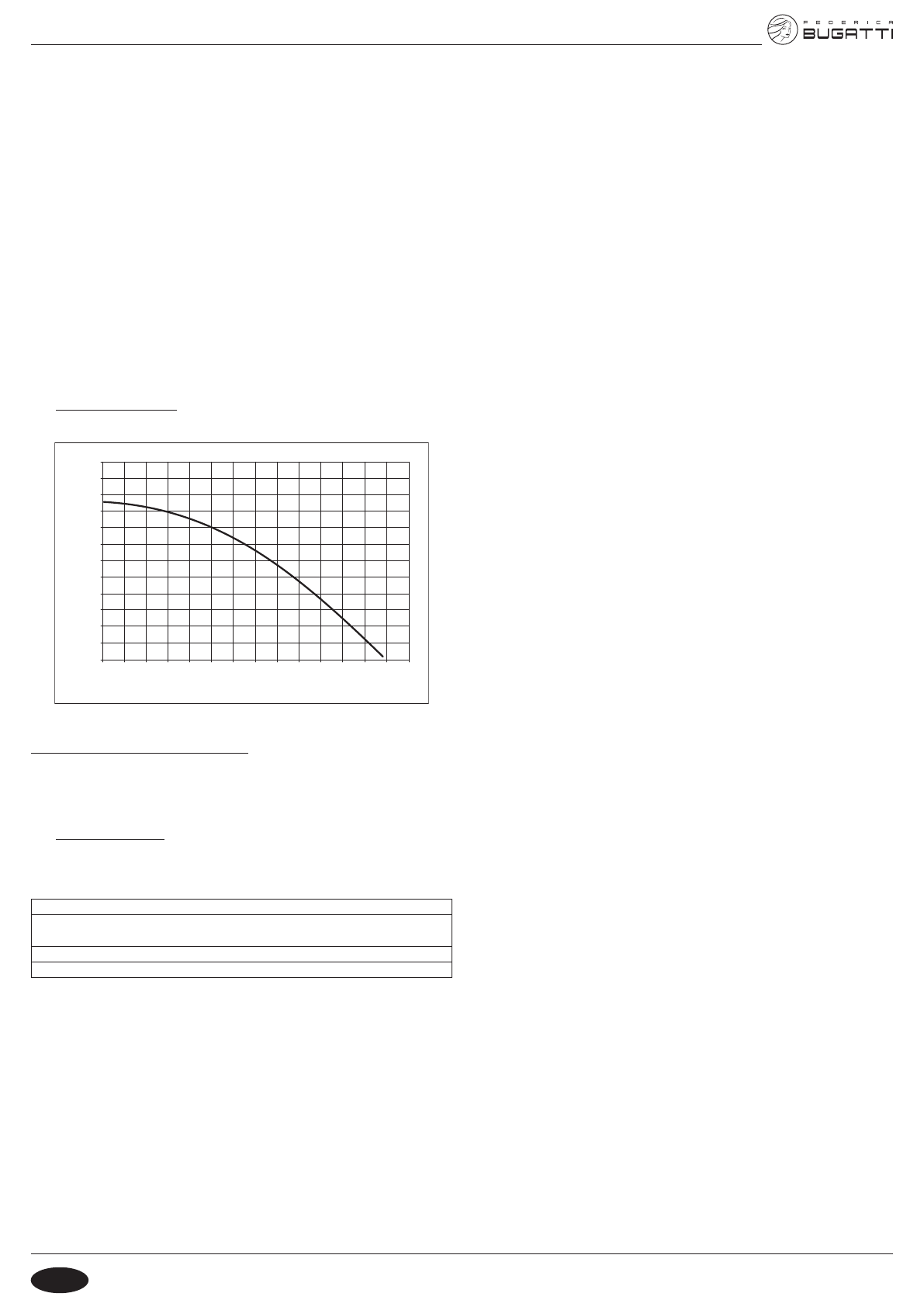

9.2 Гидравлическая кривая
Гидравлическая характеристика представляет собой зависимость давления (напора), допустимого
в системе отопления, от расхода.
Рис. 9.3
0,0
0,1
0,2
0,3
0,4
0,5
0,6
0
200
400
600
800
1000
1200
1400
Напор (бар)
Расход (л/ч)
Потери при загрузке котла уже были вычтены.
Расход при закрытых термостатических кранах
Котел оснащен автоматическим байпасом (обводным контуром), который защищает первичный
теплообменник.
В случае чрезмерного уменьшения или полной блокировки циркуляции воды в системе отопления
из-за закрытия термостатических клапанов или кранов элементов контура, байпас обеспечивает
минимальную циркуляцию воды в первичном теплообменнике.
Байпас откалиброван на разницу давления приблизительно в 0,3-0,4 бар.
9.3 Расширительный бак
Разница высоты между предохранительным клапаном и самой высокой точкой системы может со-
ставлять максимум 10 метров.
При большей разнице необходимо увеличить давление предварительного наполнения расшири-
тельного бака и системы в холодном состоянии на 0,1 бар при каждом увеличении на 1 метр.
Общая емкость
л
8,0
Давление предварительного наполнения
кПа
100
бар
1,0
Полезная емкость
л
4,0
Максимальная емкость системы*
л
124
* При условиях:
• Максимальная средняя температура системы 85°C
• Начальная температура при наполнении системы 10°C.
b
Для систем с емкостью, превышающей максимальную емкость системы (указанную в табли-
це), необходимо предусмотреть дополнительный расширительный бак.
