- 8 -

 4.6 На рис. 5 отражены основные элементы блока управления:

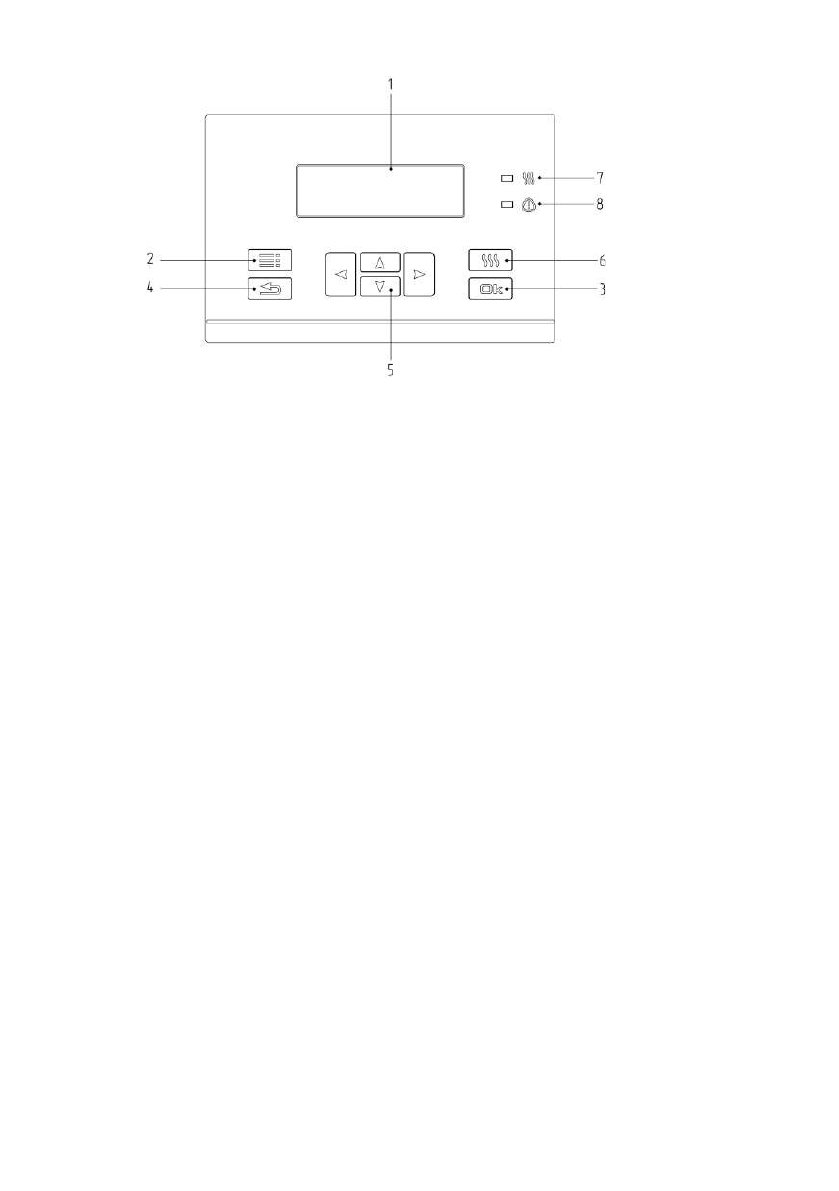

Рисунок 5. Блок управления. Начальный вид - Главное окно.

1  Дисплей.  Осуществляет  индикацию  текущих  параметров,  настроек  и  режимов

устройства, в т.ч. и аварийных.

⋮

2  Клавиша  перехода  в  основное  меню

«

»

.  При  нажатии  осуществляется  вызов

≡

основного меню, либо осуществляется переход из основного меню (или подменю) в режим
главного  окна.  В  режиме  настройки  недельных  графиков  (см.  ниже)  осуществляет  выбор
режима температуры из числа предустановленных (Ткомф/Тэкон).

3  Клавиша  выбора  «ОК».  В  режиме  навигации  по  меню  осуществляет  переход  в

соответствующее  подменю  подсвеченное  курсором.  В  режиме  редактирования  числовых
значений,  а  также  при  выборе  режима  при  нажатии  осуществляется  запись  введенного
числового значения или выбранного режима.

4 Клавиша отмены

«

O

»

. Осуществляет переход на уровень выше из текущего подменю

или  режима  без  сохранения  данных,  если  они  были  изменены  без  последующего  нажатия
клавиши «ОК». При нажатии в режиме главного окна осуществляет переход в главное меню

⋮

(аналогично нажатию клавиши

«

»

).

≡

5  Клавиши  навигации  и  редактирования  «◄»,  «►»,  «▼»,  «▲»  Клавиши  «◄»,  «►»

осуществляют переключение между главным окном, окном состояния и окном графиков. В
режиме  настройки  недельных  графиков  температур  (см.  ниже)  перемещает  курсор  по
горизонтальной оси времени. Клавиши «▼», «▲» осуществляют навигацию в соответству-
ющем  меню  (подменю)  вертикально  перемещая  курсор.  В  режиме  окна  графиков  осуще-
ствляют переключение между различными графиками. Также при помощи   данных клавиш
производится установка числового значения путем увеличения или уменьшения отображае-
мого на дисплее значения.

6  Клавиша  включения  нагрева  «∫∫∫».  Включает  электромагнитный  контактор,  подаю-

щий напряжения на входные контакты силовых реле.

7 Индикатор режима нагрева.
8 Аварийный индикатор.

 4.7

Структура режимов дисплея блока управления.

 4.7.1  Дисплей может находиться в одном из трех информационных режимов и в

режиме меню установок. В информационных режимах – главное окно, окно состояния,
окно  отображения  временных  графиков  -  отображаются  текущие  параметры  устро-
йства, режим его работы, состояния периферийных блоков и сигналов, а также времен-
ные  графики  изменения  параметров.  В  меню  установок  осуществляется  установка
