Прибор  обладает  многими  компонентами  микрокотельной:  в  состав  изделия

входит циркуляционный насос, автоматический воздухоотводчик, предохранительный
клапан,  пневмогидроаккумулятор  (экспанзомат),  предусмотрен  контроль  давления  в
системе.  Для  удобства  клиента  прибор  снабжён  графическим  дисплеем,  отображаю-
щим  все  параметры  системы  и  состояние  различных  устройств,  входящих  в  состав
прибора, а также отчеты об изменении параметров при работе.

Прибор  имеет  развитую  систему  самодиагностики  определяющую  как  внутрен-

ние несоответствия, так и, например, опасные протечки в системе. Также предусмотрен
сервисный  режим,  позволяющий  проверить  работо спо собно сть  всех  о сновных
функциональных элементов прибора.

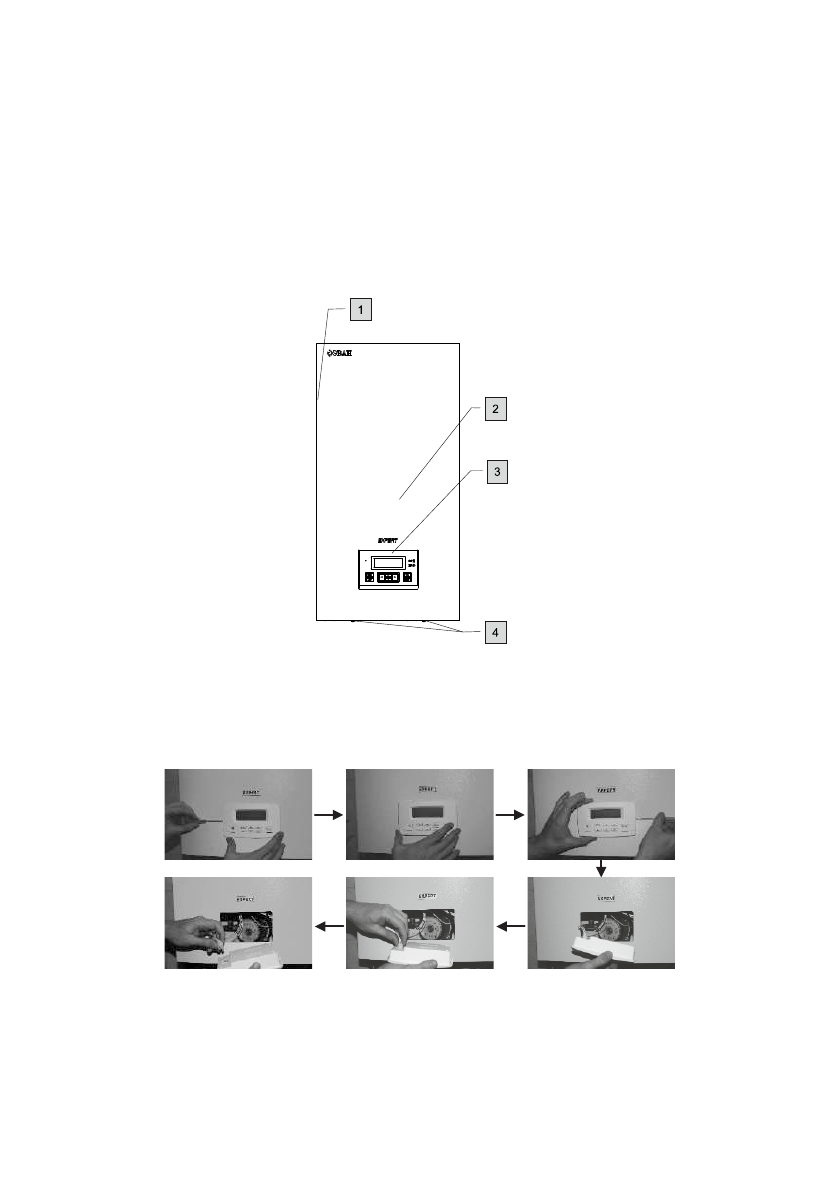

 4.2   Внешний вид прибора представлен на рис. 1.

Рисунок 1. Внешний вид прибора.

1 - кожух, 2 - панель лицевая, 3 - блок управления, 4 - винты самонарезающие

 4.3  Для подключения прибора и ремонтно-профилактических работ необходимо

снять с кожуха (1) панель лицевую (2). Для этого необходимо предварительно снять блок
управления (3). Порядок извлечения блока управления показан на рис. 2.

Рисунок 2

Порядок извлечения блока управления.

Для этого с помощью шлицевой отвертки следует отжать защёлки, выдвинуть блок

управления из окна и, нажав на фиксатор разъема соединительного кабеля, отсоединить
его от блока управления. После этого отвернуть самонарезающие винты (4) с нижней
поверхностей панели лицевой (2), приподнять ее вверх и снять с кожуха (1).
