- 27 -

 7.5.1.5  отказ датчика давления;
7.5.1.6  выход из строя одного или нескольких предохранителей платы управления

(три предохранителя на фазах А, В, С, предохранитель катушки контактора, предохра-
нитель обмотки насоса).

В  этих  случаях  будет  произведено  обесточивание  ТЭНов  с  помощью  контактора,

замкнутся контакты зажима подключения приёмника сигнала об отказе XT7 (см. рис. 4),
включится  индикатор  отказа  (8)  рис.  5  и  появится  текстовое  сообщение  о  характере
несоответствия. Пример см. рис. 28. После устранения причины несоответствия прибор
вернется к предыдущему режиму работы с сохранением настроек и параметров.

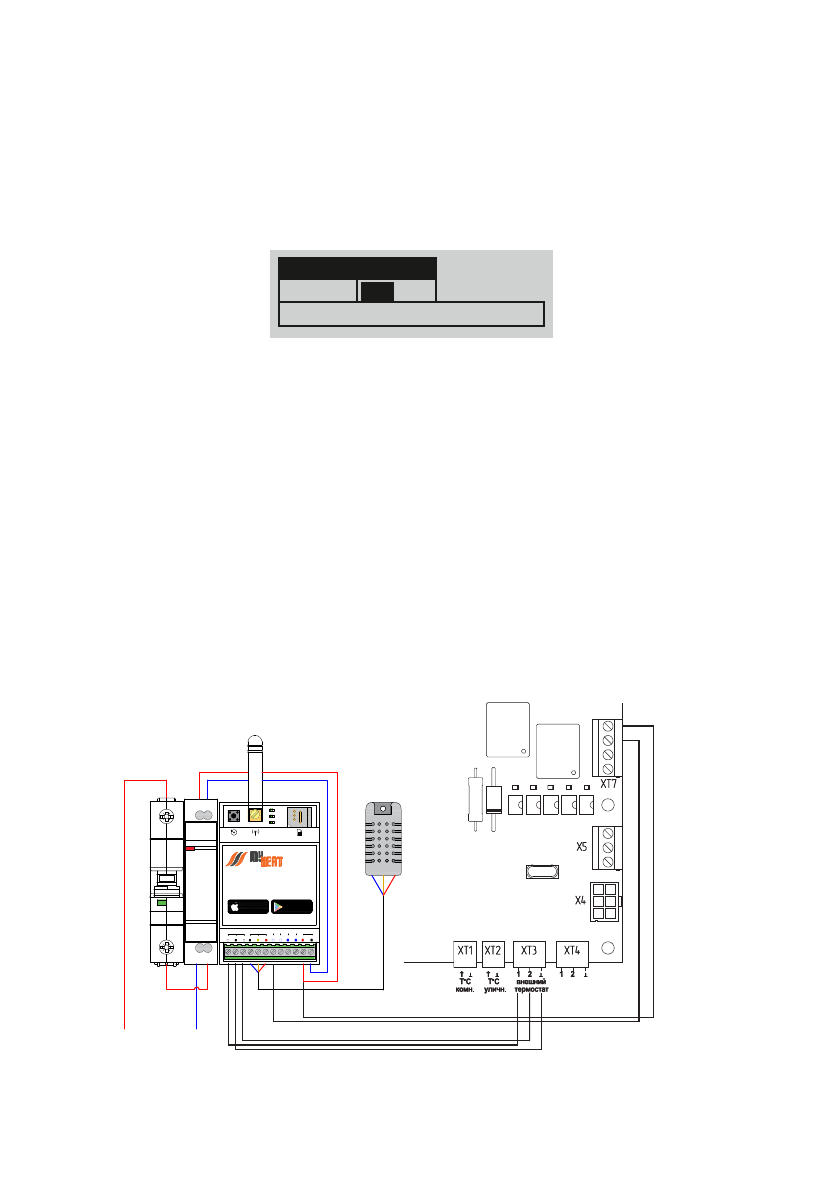

Рисунок 28. Пример сообщения о несоответствии.

 7.5.2   Некоторые несоответствия допускают продолжение нагрева:
 7.5.2.1  Пропадание одной или двух фаз. В случае, если к отключившейся фазе была

подключена катушка аварийного контактора и насос - появится аварийная сигнализация, а
по  истечении  некоторого  интервала  времени  будет  произведено  их  переключение  на
исправную фазу. Картина в окне состояния будет соответствовать рис. 8.

 7.5.3   Отказ,  обрыв  провода,  не  подключение  датчика  температуры  уличного

воздуха, датчика комнатной температуры или их обоих исключит появление значений
температур  в  режиме  главного  окна  (поз.  4  и  5  на  рис.  5)  и  приведет  к  переходу  на
упрощенный алгоритм термостатирования. В случае отключения комнатного датчика –
управление по кривой нагрева теплоносителя в зависимости от уличной температуры
(см. п. 7.4.2.8). При отключении уличного датчика температуры – управление по данным
комнатного. При отключении обоих датчиков воздуха прибор стабилизирует температу-
ру теплоносителя на уровне текущей уставки.

 7.6   Работа прибора с термостатом  MY  HEAT  GSM.
Подключить термостат к электроприбору согласно схемы (рис.29)

Рисунок 29. Схема подключения термостата MY HEAT GSM.

ВЫСОКОЕ ДАВЛЕНИЕ

к о т е л     в о з д у х

0/9      54

-10

16

пт 13:17:03

к о м н а т н ы й

T °C

комн.

Heating automation system

Main Controller

 MH-GSM

RESTORE

GSM

SIM

1-wire

V+

DAT

GND

+12VDC IN

V+

GND

Relay

NC

COM

NO

DI

1

DI

2

OK

1

OK

2

12v

2.4A

110-240

VAC
0.5A
50-60 Hz

Download on the

App Store

Google play

ANDROID APP ON

TM

V+ V-

OUTPUT

INPUT

N L

N

L
