Кронштейны, фиксирующие экспанзомат, кроме того несут панель (20), на которой
установлены винтовые клеммные колодки (21), служащий для подключения вводного
силового кабеля, хомут для его фиксации (22), электромагнитный контактор (23), контро-
лирующий подачу электрического напряжения по силовым проводам, соединяющим его с
платой силовых реле (24), определяющей состав включенных ТЭНов в соответствии с
сигналами, поступающими от платы управления (25). Для навешивания на стену использу-
ется закладная (26).
4.5 Плата управления содержит винтовые зажимы для подключения как датчиков
температуры воздуха, входящих в комплект прибора, так и других внешних устройств. Распо-

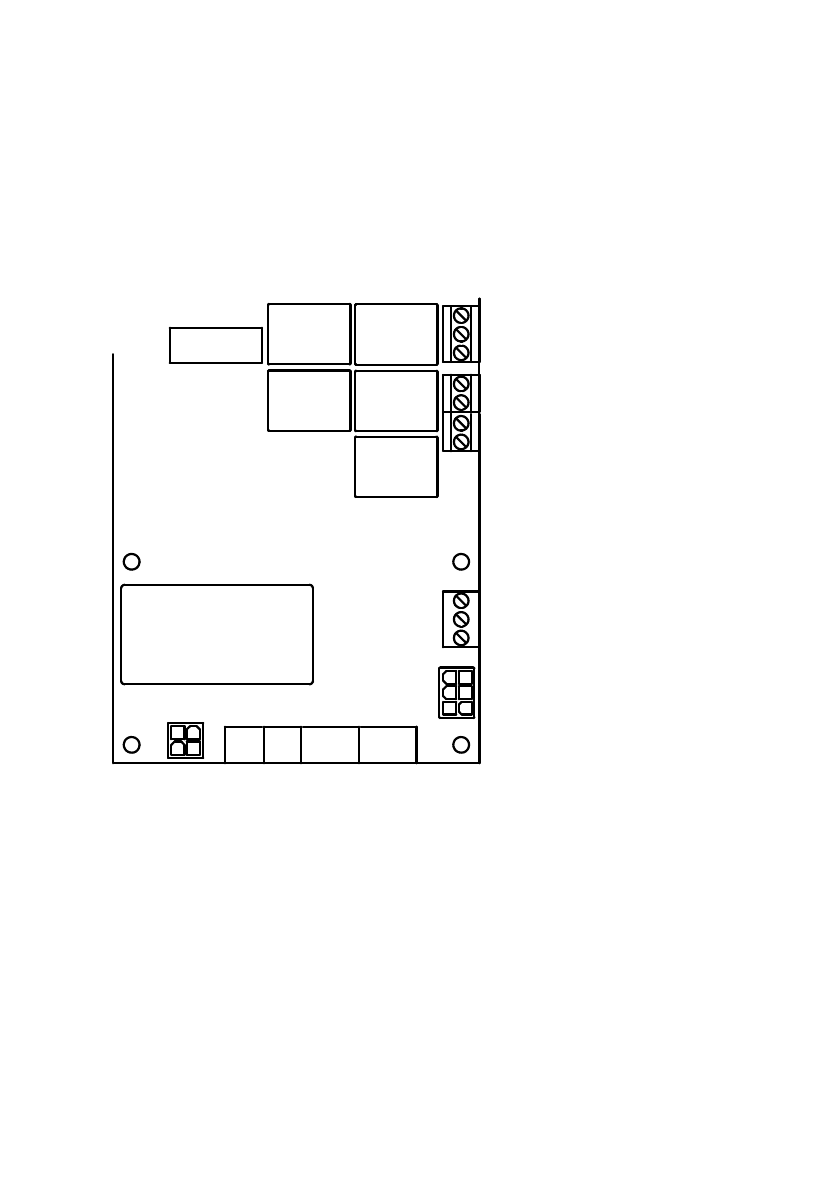

ложение разъёмов для подключения к прибору внешних устройств показано на рис. 4
Рисунок 4.
Расположение на плате управления разъёмов для подключения внешних
устройств.
Разъёмы ХТ1- ХТ4
представляют собой винтовые зажимы, предназначены для
следующих устройств:
4.5.1
Разъём ХТ1
предназначен для подключения датчика комнатной температуры
воздуха. Датчик входит в комплект. Важна полярность! К правому контакту подсоединять
общий провод датчика (черного цвета). Датчик необходимо размещать там, где требуется
поддерживать нужную температуру. Рекомендуемое расположение — на высоте 170 см, на
удалении от прямых солнечных лучей и радиаторов. Проводники датчика можно удлинять
2
до 30 м проводами сечением не менее 1 мм .
- 6 -
com
контур отопления
контур ГВС
клеммы подключения
ведомого котла
ХТ6
ХТ7
ХТ1 ХТ2 ХТ3
ХТ4
┴
ꜛ
1 2 ┴
внешн.
термостат
1 2 ┴
термостат
ГВС
Разъём подключения
трёхходового клапана
клеммы подключения
приёмника сигнала об отказе
T ºC
уличн.
┴
ꜛ
T ºC
комн.
