Сборка изделия после подключения или обслуживания состоит из установки и
монтажа панели лицевой к кожуху при помощи самонарезающих винтов, подключения
кабеля к блоку управления и его последующей установки в окно с небольшим усилием.
Возможна поставка блока управления в собственной транспортной упаковке. В
этом случае, после подключения прибора к системе отопления и электроснабжения,
перед установкой в окно, блок управления следует извлечь из транспортной упаковки.

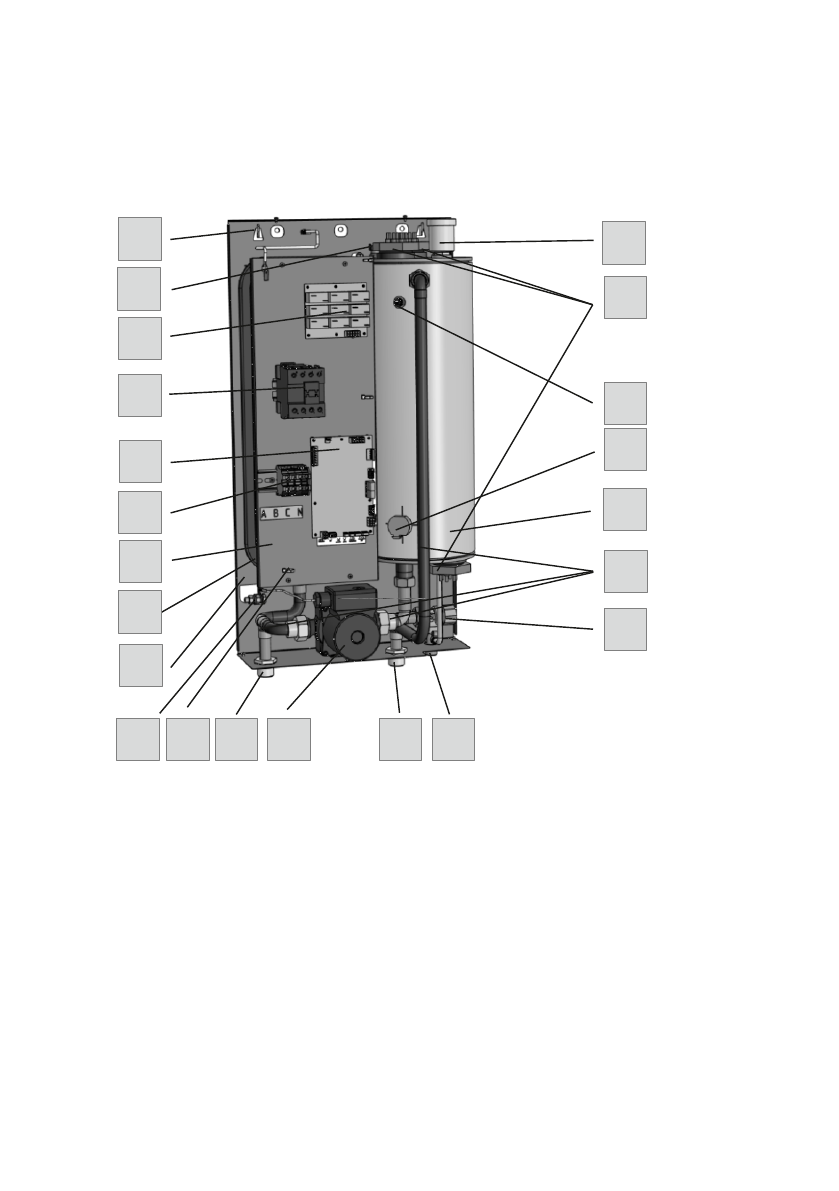

4.4 Вид прибора со снятыми панелью и кожухом показан на рисунке 3.
Рисунок 3
Прибор EXPERT со снятыми лицевой панелью и кожухом
Прибор состоит из: задней панели (5) с установленными на ней: зажимом заземле-
ния (6) для подключения пользователя; пневмогидроаккумулятором (экспанзоматом)
(7), зафиксированным кронштейнами; котлом в теплоизоляции (8). На отогнутой части
панели зафиксированы входной (9) и выходной (10) патрубки с наружной резьбой G3/4,
а также патрубок аварийного клапана (11) с наружной резьбой G1/2. Патрубки соедине-
ны с котлом, экспанзоматом, циркуляционным насосом (12) и аварийным клапаном (13)
трубопроводами (14). Котел имеет один (ЭВАН EXPERT-5...-9), два (ЭВАН EXPERT-12-
14), или три блока ТЭН (ЭВАН EXPERT-18...-27) с оболочкой из нержавеющей стали
(15), рабочий датчик температуры теплоносителя (16), аварийный термовыключатель с
самовозвратом (17), датчик давления (18) и автоматический воздухоотводчик (19).
- 5 -
6
22
10
9
12
8
13
11
5
21
24
25
20
23
15
17
16
19
18
14
7
26
