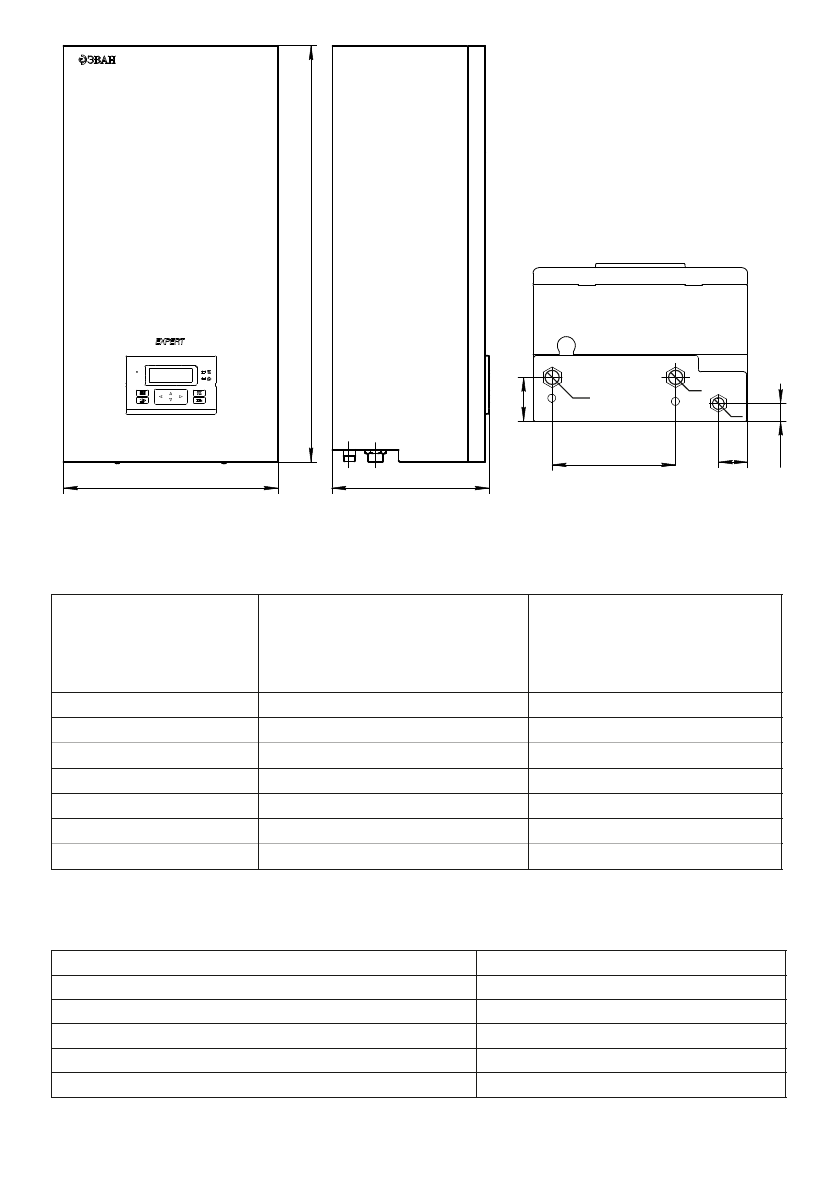

Рисунок 12. Габаритные и присоединительные размеры прибора
Таблица 4.
6.1.13 Для подключения применять кабель с сечением медных токопроводящих
жил, указанным в таблице 5.
Таблица 5.
- 13 -
Название прибора
Номинальный ток 4-
полюсного автоматического
выключателя, A (3х380В)
Номинальный ток 2-
полюсного автоматическо-
го выключателя, A (220 В)
ЭВАН EXPERT-5
9
32
ЭВАН EXPERT-7
16
40
ЭВАН EXPERT-9
25
50
ЭВАН EXPERT-12
25
ЭВАН EXPERT-14; -18
32
ЭВАН EXPERT-21
40
ЭВАН EXPERT-24; -27
50
Название прибора, тип подключения
Сечение медной жилы, кв. мм
ЭВАН EXPERT-5 - 3х380 В
1
ЭВАН EXPERT-7; -9 - 3х380 В
2,5
ЭВАН EXPERT-12, -14 - 3х380В, -5/220В
4
ЭВАН EXPERT-18; -21 - 3х380В, -7/220В
6
ЭВАН EXPERT-24; -27 - 3х380В, -9/220В
10
382
280
741
30
53
220
78
G3/4
G3/4
G1/2
