циркуляционного  насоса  не  выше  0,29  МПа).  После  монтажа  тщательно  промойте
систему  только  водой  при  80°С.  Затем  произведите  полный  дренаж  системы,  чтобы
удалить все загрязнения, которые могли в ней остаться.

 6.1.6   В  приборе  использован  пневмогидроаккумулятор  мембранного  типа

(экспанзомат), подключенный перед циркуляционным насосом. При проектировании
системы следует учитывать, что встроенный экспанзомат рассчитан на применение в
системе емкостью до 120 л с применением в качестве теплоносителя воды с начальным
рабочим давлением 0,15 МПа. При большем объеме системы должен быть установлен
дополнительный внешний экспанзомат.

 6.1.7   На выходе из прибора установлен предохранительный клапан, рассчитан-

ный  на  давление  0,4  МПа.  Так  как  при  срабатывании  предохранительного  клапана
возможен выброс теплоносителя или пара через его дренажное отверстие, выполнить
слив в канализационную систему от дренажного патрубка (11) рис. 3.

 6.1.8   Встроенный  автоматический  воздухоотводчик  (19)  рис.3  установлен  в

верхней  точке  котла  и  служит  для  удаления  образующихся  при  работе  ТЭН  газов  из
котла.  Второй  воздухоотводчик,  предназначенный  для  удаления  воздуха  из  системы
отопления, должен устанавливаться в верхней точке системы.

 6.1.9   На входе прибора обязательно должен быть установлен фильтр для защиты

циркуляционного насоса от воздействия грязи и механических примесей.

 6.1.10  Давление опрессовки системы отопления с котлом после монтажа - не более

0,4 МПа.

 6.1.11  Прибор должен навешиваться на стены, достаточно прочные перегородки и

т. п., с использованием закладной, входящей в комплект поставки (26) рис. 3, которая, в
свою  очередь,  крепится  с  использованием  шурупов  6х60,  дюбелей  10х60,  также
входящих в комплект. Разметку отверстий в стене под крепление закладной провести в
соответствии с рис. 11.

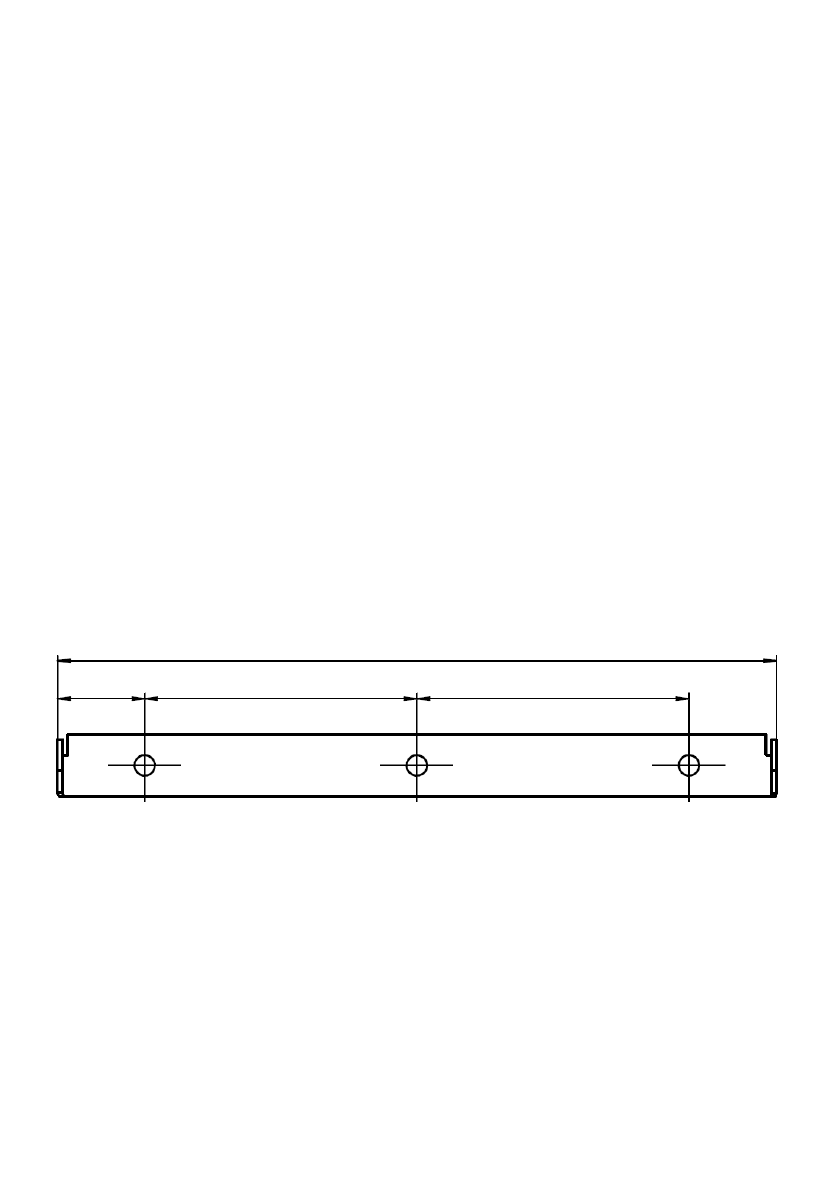

Рисунок 11. Закладная деталь для крепления прибора

Внешние  габаритные  и  присоединительные  размеры  прибора  представлены  на

рис. 12.

6.1.12   Подключение  прибора  к  электрической  сети  производится  в  соотве-

тствии  с  рис.  13-16  только  через  внешний  автоматический  выключатель  QF,  с  номи-
нальным   током (Iн) указанным в таблице 4. Ввод кабеля в прибор осуществлять через
гермоввод (сальник), прилагаемый в комплекте.

Подключение  приборов  ЭВАН  EXPERT-5...-9  к  сети  220  В  производится  с

использованием  перемычки  из  комплекта  поставки.  Перемычка  устанавливается  на
входные контакты A, B, C зажима винтового XТ1.

- 12 -

280

34

106

106
