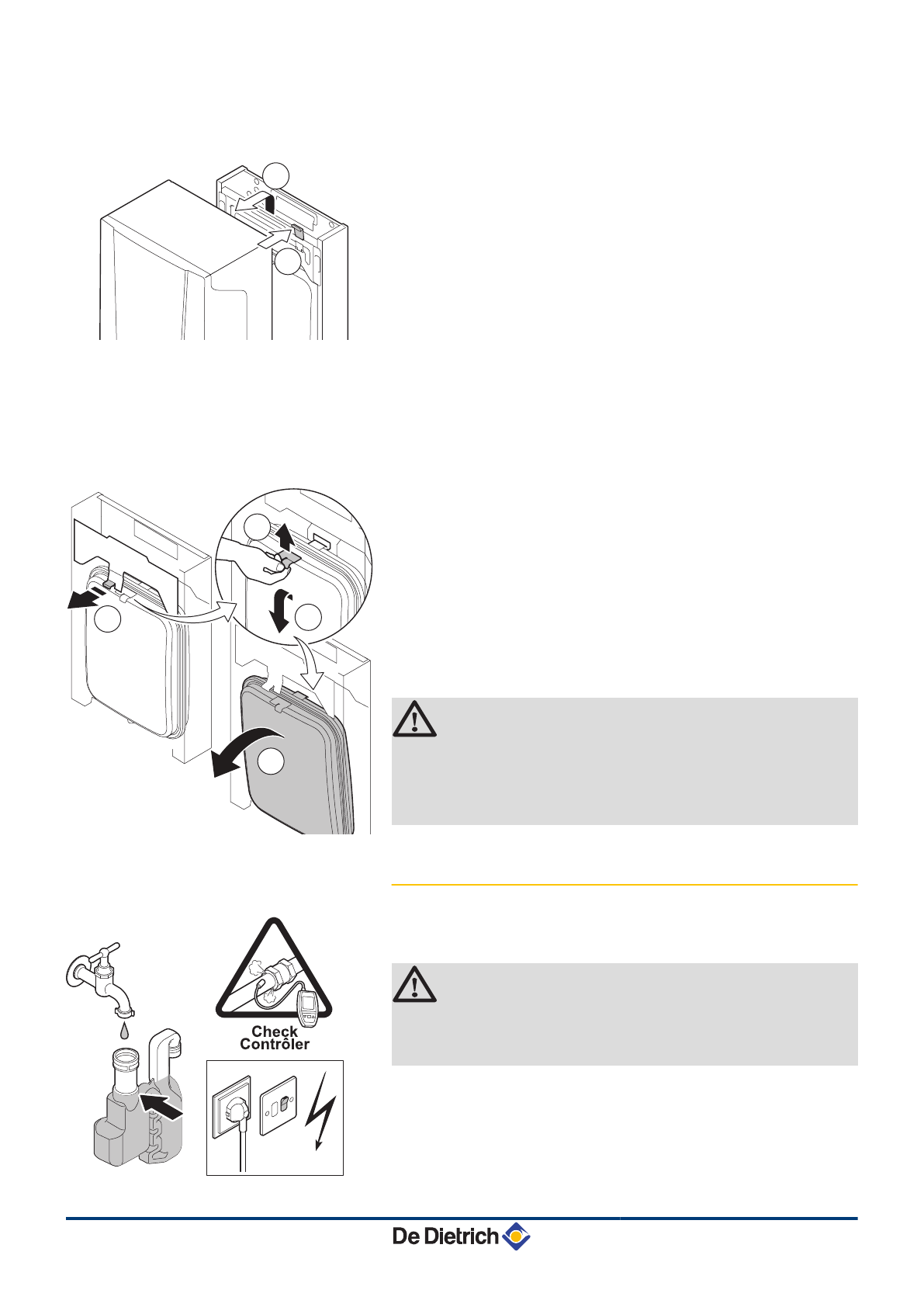

Снятие передней части котла

1. Отсоединить отвод продуктов сгорания и трубопровод забора

воздуха котла.

2. Снять соединительный блок.
3. Снять все подсоединения подающей и обратной линий в

нижней части котла.

4. Снять трубу подачи газа

GAS / GAZ

 котла.

5. Снять сифон и шланг отвода конденсата.

Чтобы снять сифон - см. :

¼

 "Проверка сифона", Страница

60.

6. Снять гибкую трубку расширительного бака в нижней части

котла.

7. Нажать вниз крепёжную защёлку сверху котла и снять

переднюю часть котла.

n

Снятие расширительного бака

1. Потянуть вперёд язычок, который находится спереди

расширительного бака, затем удерживать его в этом

положении во время снятия расширительного бака.

2. Легко приподнять расширительный бак, затем снять его.
3. Наклонить расширительный бак вперёд, затем опустить его

вниз.

4. Наклонив расширительный бак, аккуратно вынуть его из

котла.

5. Заменить неисправный расширительный бак.
6. Для сборки выполнить операции в обратном порядке.

ВНИМАНИЕ

4

Замена всех ослабленных прокладок.

4

Заполнить установку чистой водопроводной

водой (рекомендуемое давление - от 1,5 до 2

бар).

¼

 "Водоподготовка", Страница 35

7.3.6.

Повторная сборка котла

1. Выполнить операции в обратном порядке для повторной

сборки всех деталей.

ВНИМАНИЕ

Во время операций по проверке и техническому

обслуживанию обязательно всегда заменять все

уплотнения на снимаемых деталях

2. Заполнить сифон водой до отметки.
3. Установить сифон на место.
4. Осторожно открыть основной водный кран, заполнить

установку, удалить воздух и, в случае необходимости,

подпитать водой. Гидравлическое давление должно

составлять, как минимум, 0,8 бар. Проверить на наличие

возможных утечек воды.

T005059-A

1

2

R000351-A

4

3

2

1

T002415-B

PMC-M 24 PMC-M 24/28 MI PMC-M 30/35 MI PMC-M 34/39 MI
