7.2.10.

Проверка горелки и чистка
теплообменника

ВНИМАНИЕ

Во время операций по проверке и техническому

обслуживанию обязательно всегда заменять все

уплотнения на снимаемых деталях.

1. Убедиться, что котел не находится под напряжением. Закрыть

газовый кран котла. Снять переднюю крышку.

2. Отсоединить хомут трубы отвода продуктов сгорания. Снять

трубу отвода продуктов сгорания.

3. Снять трубопровод подачи воздуха трубы Вентури.
4. Снять фитинг под газовым блоком.
5. Открыть защитный кожух вентилятора. Он находится в

верхней части. Затем отсоединить все разъёмы от платы.

6. Закрыть защиту вентилятора.
7. Снять электрод розжига. Проверить степень износа

электрода розжига. В случае необходимости заменить.

¼

См. также :  "Замена электрода ионизации/розжига",

Страница 62

8. Снять 2 зажимные защёлки, которые удерживают систему газ/

воздух на теплообменнике.

9. Снять систему газ/воздух, сначала приподняв её, а затем

потянув вперёд.

10.Наклонить горелку и вынуть ее с прокладкой теплообменника.
11.Использовать пылесос со специальной насадкой

(принадлежность) для чистки верхней части теплообменника

(топка).

12.Еще раз пропылесосить в глубине без верхней щётки на

насадке.

13.Проверить (например, при помощи зеркала), видно ли еще

пыль. Если да, то удалить её при помощи пылесоса.

14.Горелка не требует никакого технического обслуживания, она

- самоочищающаяся. Проверить, что нет трещин и/или других

повреждений на поверхности снятой горелки. Если это не так,

то заменить горелку.

15.Установить электрод розжига.
16.Для сборки выполнить операции в обратном порядке.

ВНИМАНИЕ

4

Не забыть подключить разъёмы на плату

системы газ/воздух.

4

Проверить, что прокладка между коленом

смесительного устройства и теплообменником

установлена правильным образом. (Установка

плоской частью в соответствующую канавку

обозначает герметичность).

17.Открыть кран подачи газа и подать электрическое питание на

котел.

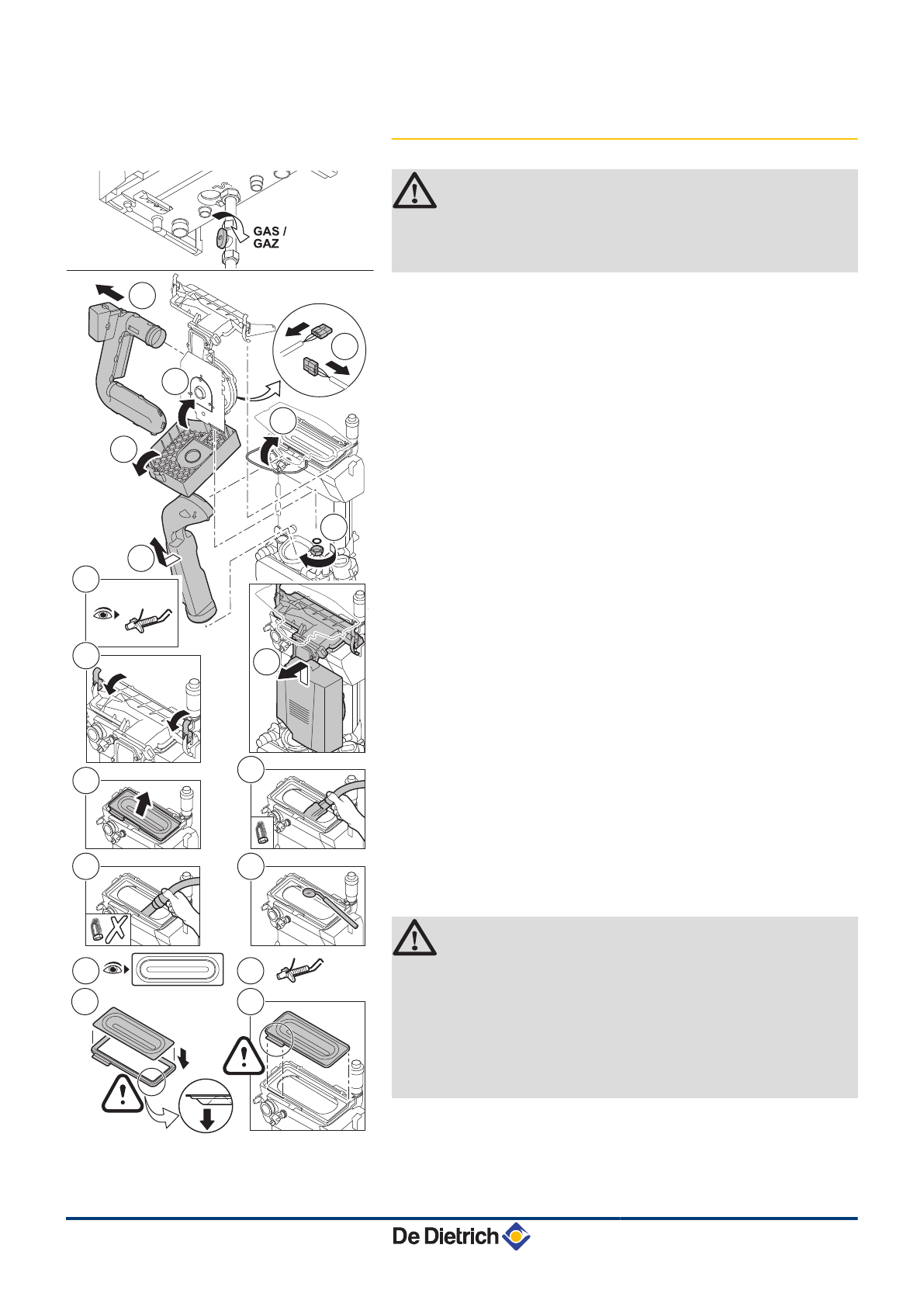

T004777-B

5

2

10

7

11

12

13

14

15

16

17

4

2

5

9

8

3

6
